Conexiones Configuración Reproducción Mando a distancia Multizona Información Resolución de problemas
ESPAÑOL
Para los botones no explicados aquí, vea la página indicada entre paréntesis ( ).
w e
to i u y
q r
Q3Q2Q1Q0
q Botón de alimentación
(ON/STANDBY) ·················································(49)
w Indicador de alimentación ·······························(49)
e Interruptor de alimentación (hON jOFF) ····(49)
r Botones / indicadores QUICK SELECT ···········(63)
t Control MASTER VOLUME ························(49, 77)
y Indicador de volumen principal
u Pantalla
i Sensor de mando a distancia····························(4)
o Control SOURCE SELECT ································(38)
Q0 Botón SOURCE ·················································(38)
Q1 Botón TUNING PRESET ···································(51)
Q2 Botón ZONE 2/3/4 / REC SELECT ·············(62, 77)
Q3 Botón VIDEO SELECT ·······································(40)
Q4 Conector de auriculares (PHONES) ················(49)
Q5 Botón ZONE2 ON/OFF ·····································(77)
Q6 Botón ZONE3 ON/OFF ·····································(77)
Q7 Botón ZONE4 ON/OFF ·····································(77)
Q8 Botón MENU ·····················································(24)
Q9 Botones de cursor (uio p) ··························(24)
W0 Botón CH SEL / ENTER ······························(24, 63)
W1 Botón RETURN ·················································(24)
W2 Conectores V.AUX INPUT ································(18)
W3 Conector SETUP MIC ·······································(26)
W4 Botón ROOM EQ ··············································(46)
W5 Botón DIMMER ·················································(37)
W6 Puerto USB ·······················································(19)
W7 Botón STATUS ··················································(48)
t
uQ3Q7Q8 iQ0
oQ5 Q1
Q2Q4Q6 y
wq e r
q Indicadores de señal de entrada
w Indicadores de canal de señal de entrada
Se iluminan durante la recepción de señales
digitales.
e Sección de información
Aquí se indica el nombre de la fuente de entrada,
el modo surround, los valores de ajuste y otra
información.
r Indicadores de canal de señal de salida
t Indicadores de altavoces surround
Se iluminan de acuerdo con los ajustes de los
altavoces surround A y B.
y Indicadores de salida de monitor
Se iluminan de acuerdo con el ajuste de salida de
monitor HDMI. Cuando se selecciona “Auto (Dual)”,
los indicadores se iluminan según el estado de
conexión.
u Indicador de volumen principal
i Indicador AUDYSSEY MULTEQ XT
Se ilumina cuando se selecciona el ecualizador de
sala.
o Indicador de fuente de salida de grabación
Se ilumina cuando se selecciona el modo REC
OUT.
Q0 Indicador NIGHT
Se ilumina cuando se selecciona el modo
nocturno.
Q1 Indicadores multizona
Se iluminan cuando se conecta la alimentación de la
zona correspondiente.
Q2 Indicador RESTORER
Se ilumina cuando se selecciona el modo
RESTORER.
Q3 Indicador ADVANCED AL24
Se ilumina cuando se activa la función Advanced
AL24 Processing (
vpágina 80).
Q4 Indicador D.LINK
Se ilumina durante la reproducción mediante
conexiones DENON LINK.
Q5 Indicadores de modo de entrada
Q6 Indicador HDMI
Se ilumina durante la reproducción mediante
conexiones HDMI.
Q7 Indicadores de descodificador
Se iluminan cuando los descodificadores
correspondientes están en funcionamiento.
Q8 Indicadores de modo de recepción del
sintonizador
Se iluminan según las condiciones de recepción
cuando la fuente de entrada está ajustada a
“TUNER” o “DAB”.
•
AUTO
Se iluminan cuando el equipo se encuentra en el
modo de sintonización automática.
•
RDS
Se iluminan durante la recepción de emisiones
RDS.
•
STEREO
En el modo FM, estos indicadores se iluminan
durante la recepción de emisiones estéreo
analógicas.
•
TUNED
Se ilumina cuando la emisión está sintonizada
correctamente.

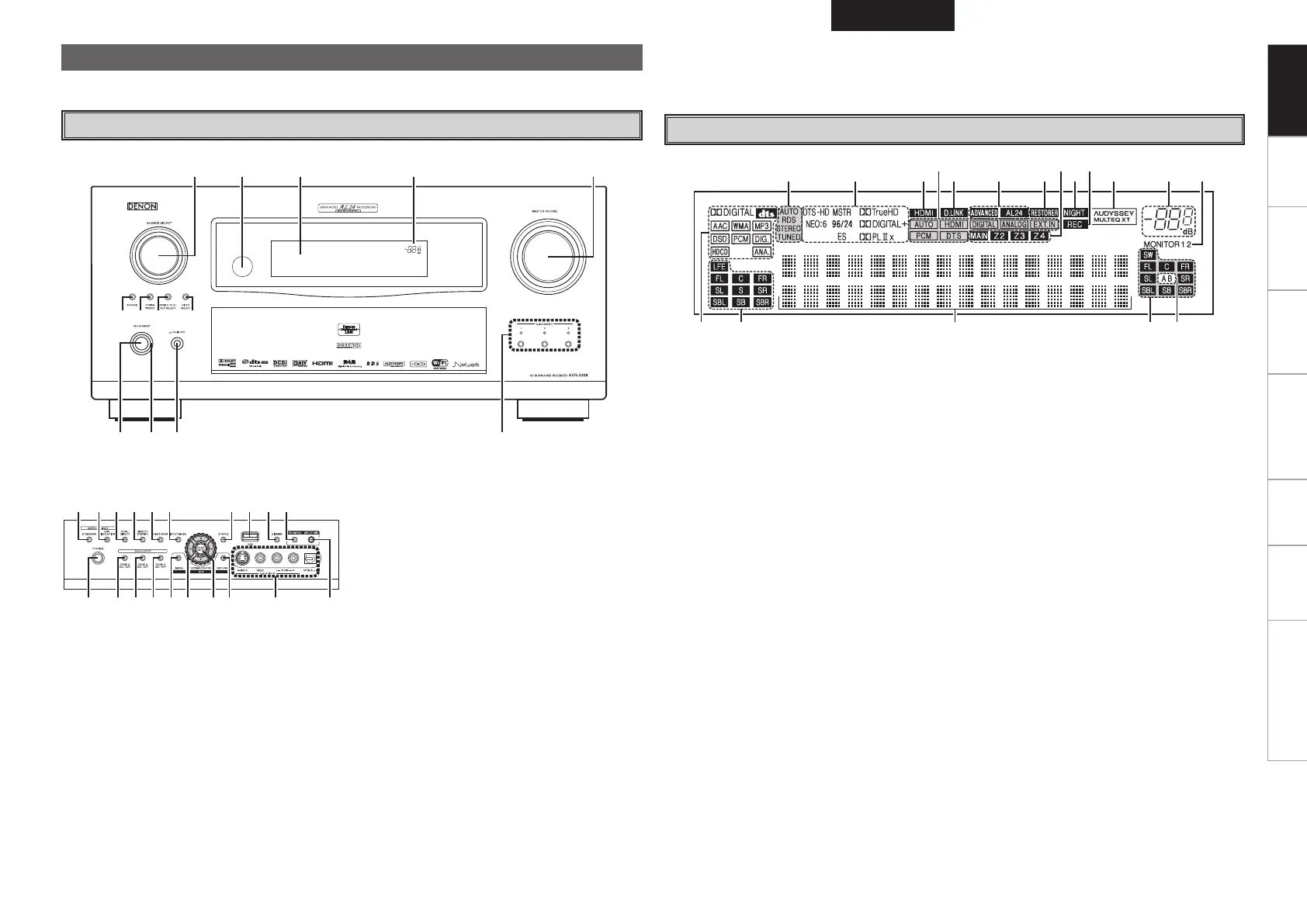

Nombres y funciones de las piezas
Panel delantero
Pantalla
W2 W3
W4W7E2
W5W6
E3 E0E1 W8W9
Q4 Q5 Q6 Q7 Q8 W1W0Q9
GCon la tapa abiertaH
E1 Botón PURE DIRECT ········································(44)
E2 Botón DSP SIMULATION ·································(43)
E3 Botón STANDARD ············································(43)
W8 Botón INPUT MODE ·········································(40)
W9 Botón RESTORER ·············································(46)
E0 Botón DIRECT/STEREO ···································(44)
Primeros pasos
