B-3
Connector Pin Descriptions
Standard Ethernet
Figure B-1 shows how the pins are numbered on a standard Ethernet transceiver
interface connector.
Table B-1 lists the signals for the standard Ethernet connector
pins.

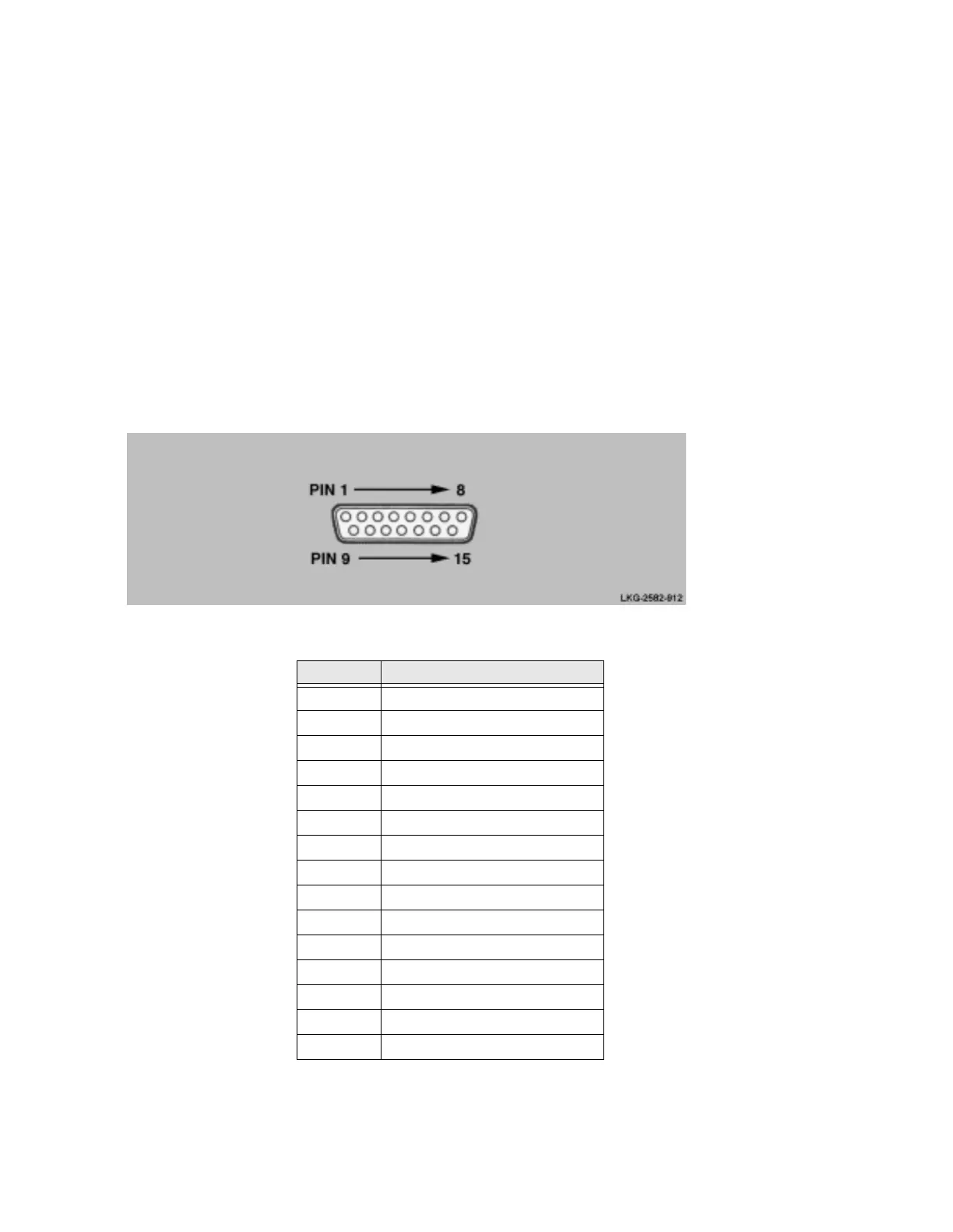

Figure B-1: Pin Numbers and Signals for Standard Ethernet Connector
Table B-1: Signal Names for Standard Ethernet Connector Pins
Pin No. Signal Name
1Shield
2 Collision Presence +
3 Transmit +
4 Reserved
5 Receive +
6 + 12 Volt Power Return
7 Reserved
8 Reserved
9 Collision Presence
10 Transmit
11 Reserved
12 Receive
13 +12 Volt Power
14 Reserved
15 Reserved
