Instructions d’installation
!
NOTE : L’installation doit être effectuée par deux personnes.

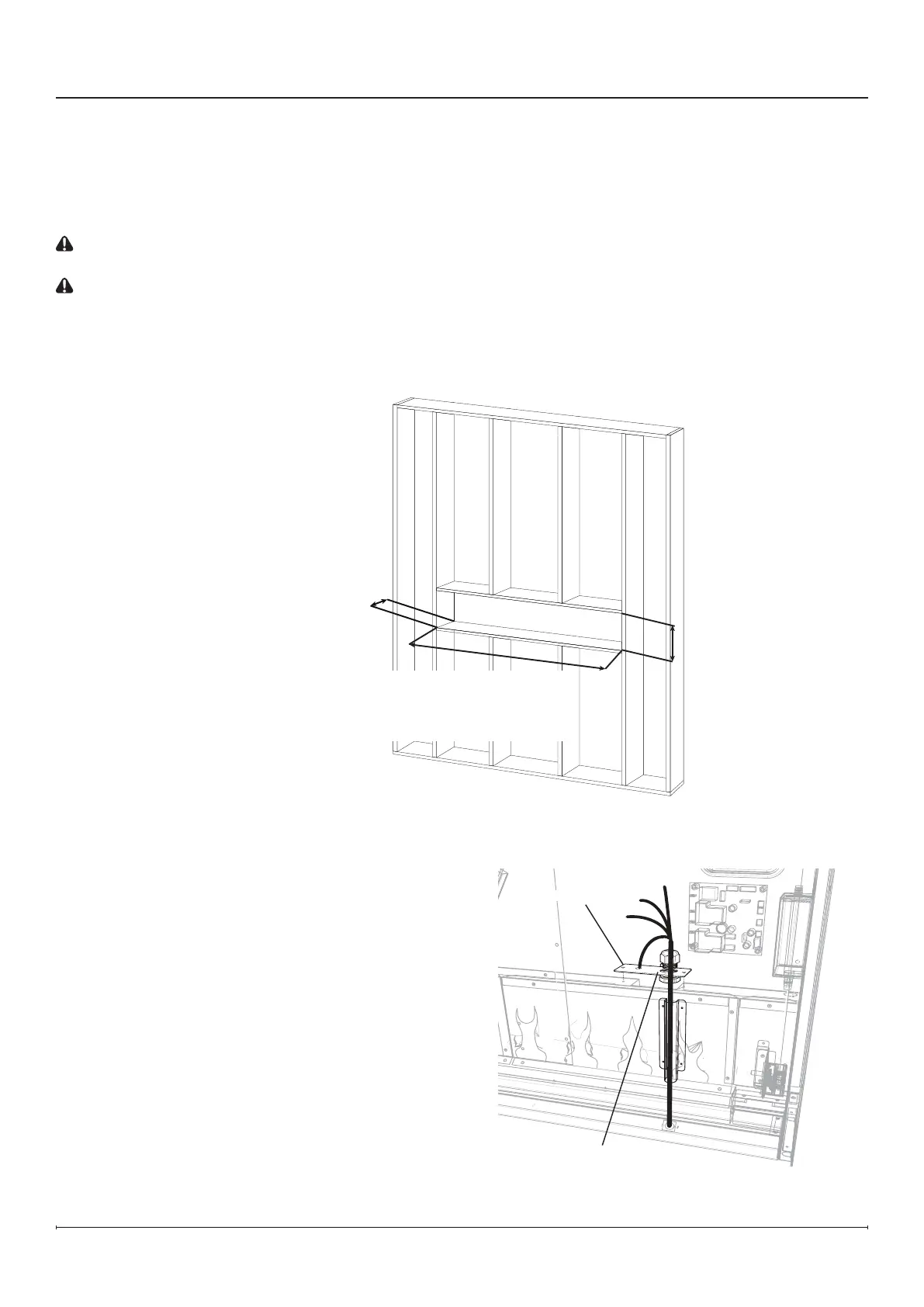

1. Préparer une charpente en suivant les dimensions démontrés dans la Figure 3. Le foyer peut être installé soit en
encastrement partiel (planches 2x4) ou en encastrement afeurant (planches 2x6).
MISE EN GARDE : Les matériaux de nition décoratifs (tels que la brique) doivent être limités à un surplomb
de½ po (13 mm) pour assurer une circulation adéquate de l'air chauffé hors du foyer.
MISE EN GARDE : Ce foyer n’est PAS porteur. Assurer que l’ouverture du foyer est encadrée de manière à ce
que le poids des matériaux de construction n’appuie pas de pression sur le dessus du foyer.
!
NOTE: Pour une construction avec des planches 2x4 où l'appareil sera encastrée partiellement, il est
recommandé d'utiliser l'ensemble XLFTRIM (vendu séparément) pour accueillir la partie saillante du foyer.
Installation
XLF50: 50 5/8" (128.7 cm)
2” x 6”
5 1/2" (14.0 cm)
16"
(40.6 cm)
XLF74: 74 5/8" (189.7 cm)
XLF100: 100 5/8" (255.7 cm)
2” x 4”
3 1/2" (9.0 cm)
XLF60: 60 5/8" (154.0 cm)
!
NOTE : Le câblage est effectué dans le bas du foyer
sur le côté droit du foyer. Planier la charpente pour
permettre d’acheminer le câble d’alimentation vers cet
emplacement.
2. Si une installation sans garniture est désirée, retirer la
garniture préinstallé en retirant les vis.
3. En laissant un jeu minimal de 18 po (47 cm), faire
passer le l d'alimentation électrique dans un serre-
cable (non inclus) et dans l'ouverture à l'arrière du
foyer. (Figure 4)
4. Soulever le foyer et le placer dans l’ouverture du cadre
à l’aide des poignées situées à l’arrière du foyer.
5. Mettre le foyer à niveau. Un niveau à bulle est fournie.
Figure3
Figure4
Mise à la terre
Serre-câble
