Dimplex XLF50 - Instalación Eléctrica

12 www.dimplex.com
Figura 6
FIREPLACE JUNCTION BOX
120 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
–
L2
WHITE – N
BLACK – L
BLACK – L1
FIREPLACE JUNCTION BOX
240 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
–
L2
RED
–
L2
WHITE – N
BLACK – L
BLACK – L1
GREEN
-
G
GREEN
-
G
GREEN
-
G
GREEN
-
G
Instalación
Figura 7
FIREPLACE JUNCTION BOX
120 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
BLACK – L1
WHITE – N
BLACK – L
WALL
SWITCH
RED
–
L2
GREEN
-
G
GREEN
-
G
Fuente de
alimentación
de 120 V
(tablero de
interruptores)
Fuente de
alimentación
de 120 V
(tablero de
interruptores)
Interruptor
de pared
Caja de uniones de la
chimenea
Caja de uniones de la
chimenea
BLANCO - N
BLANCO - N
BLANCO - N
BLANCO - N
VERDE - G
VERDE - G
VERDE - G
VERDE - G
NEGRO - L1
NEGRO - L1
NEGRO - L
NEGRO - L
AMARILLO - L2
AMARILLO - L2

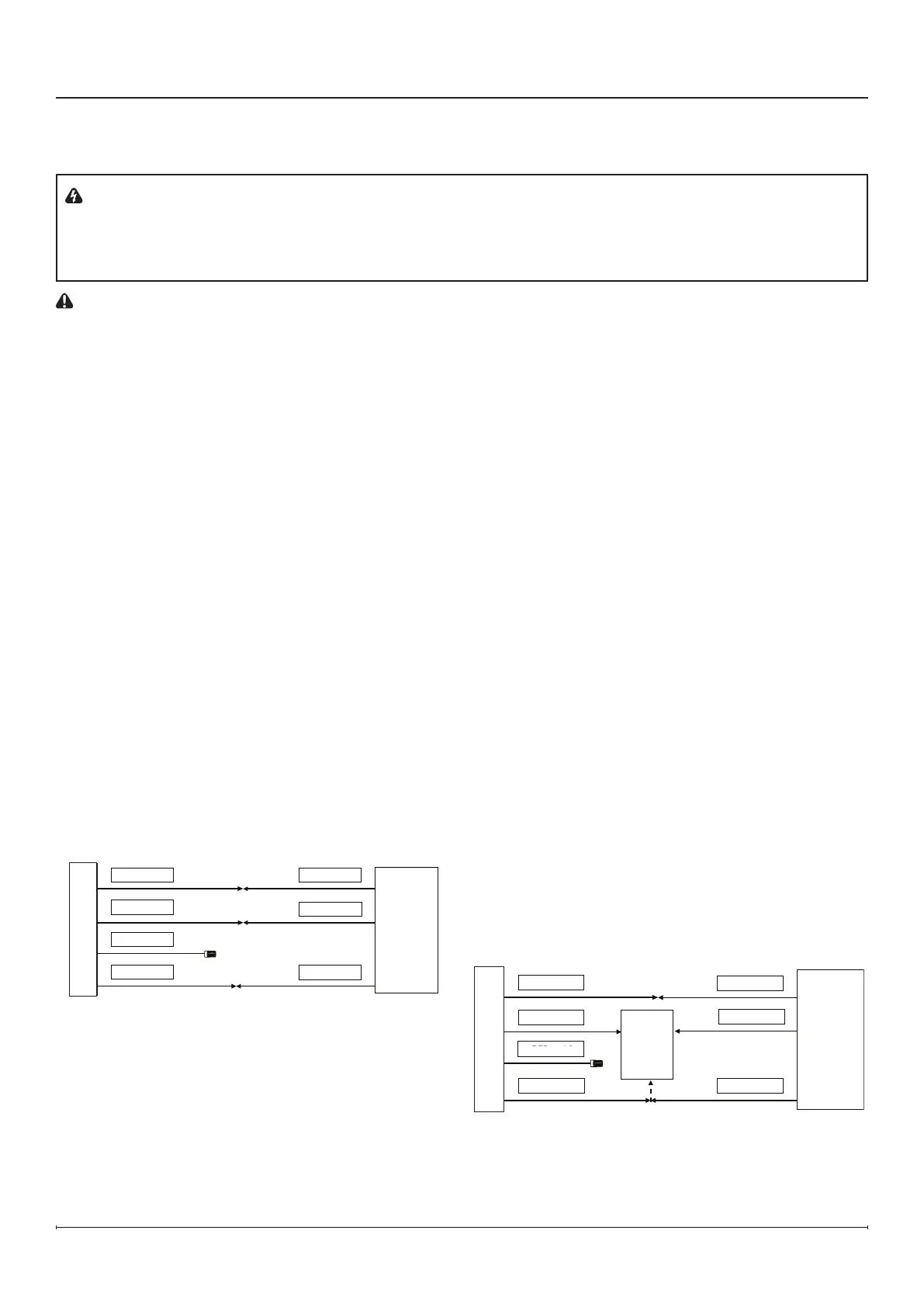

Instalación eléctrica
Conexión 120 V—Interruptor de pared
!
NOTE: Utilice un interruptor de pared unipolar de
un solo paso (encendido/apagado) que tenga una
capacidad nominal mínima de 15 amperios.
1. Corte el cable a una longitud apropiada.
2. Conecte el cable L de la unidad al cable de alta
tensión de la alimentación principal a través del
interruptor de la pared, lo que garantiza que todas
las conexiones en directo están conectados con una
tuerca para cable.
3. Conecte el cable blanco N proveniente de la unidad al
cable neutro del suministro eléctrico por medio de un
conector de cables.
4. Termine el cable L2 amarillo de la chimenea con un
conector de cable.
5. Conecte el cable verde G proveniente de la unidad al
cable a tierra del suministro eléctrico por medio de
un conector de cables o conecte el cable a tierra a la
cubierta con el tornillo de tierra incluido, colocando
el cable entre el tornillo y la arandela de seguridad,
verique que quede bien apretado.
6. Asegúrese de que todas las conexiones de cables
estén apretadas y no sobresalgan del panel de la
ama, para que no queden visibles al momento de
terminar el ensamblaje.
Conexión alámbrica de 120 V
1. Corte el cable a una longitud apropiada.
2. Conecte el cable negro L1 proveniente de la unidad
al cable de energía del suministro eléctrico por medio
de un conector de cables.
3. Conecte el cable blanco N proveniente de la unidad al
cable neutro del suministro eléctrico por medio de un
conector de cables.
4. Termine el cable L2 amarillo de la chimenea con un
conector de cable.
5. Conecte el cable verde G proveniente de la unidad al
cable a tierra del suministro eléctrico por medio de
un conector de cables o conecte el cable a tierra a la
cubierta con el tornillo de tierra incluido, colocando
el cable entre el tornillo y la arandela de seguridad,
verique que quede bien apretado.
6. Asegúrese de que todas las conexiones de cables
estén apretadas y no sobresalgan del panel de la
ama, para que no queden visibles al momento de
terminar el ensamblaje.
ADVERTENCIA:
La instalación de la chimenea eléctrica debe realizarse de conformidad con los códigos de electricidad locales
o nacionales, y con los requisitos de los servicios públicos correspondientes.
Utilice el cable adecuado para cumplir con los códigos locales y nacionales de consumo de energía clasicado.
PRECAUCIÓN: Se recomienda un circuito de 15 amperios exclusivo y con un fusible adecuado, clasicado
para el voltaje apropiado (120 V, 240 V). Si después de instalar el calentador, el disyuntor salta o el fusible se
funde con cierta frecuencia durante el funcionamiento del calentador, podría necesitar un circuito exclusivo.
Los aparatos adicionales que se conecten al mismo circuito podrían sobrepasar la clasicación de corriente del
disyuntor.
Conexión alámbrica de 120 V
Conexión alámbrica de 120 V
