Instalación
FIREPLACE JUNCTION BOX
120 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
L2
WHITE N
BLACK L
BLACK L1
FIREPLACE JUNCTION BOX
240 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
L2
RED
L2
WHITE N
BLACK L
BLACK L1
GREEN
-
G
GREEN
-
G
GREEN
-
G
GREEN
-
G
Fuente de
alimentación
de 240 V
(tablero de
interruptores)
Caja de uniones de la
chimenea
BLANCO - N
BLANCO - N
VERDE - G
VERDE - G
NEGRO - L1 NEGRO - L
ROJO - L2
AMARILLO - L2

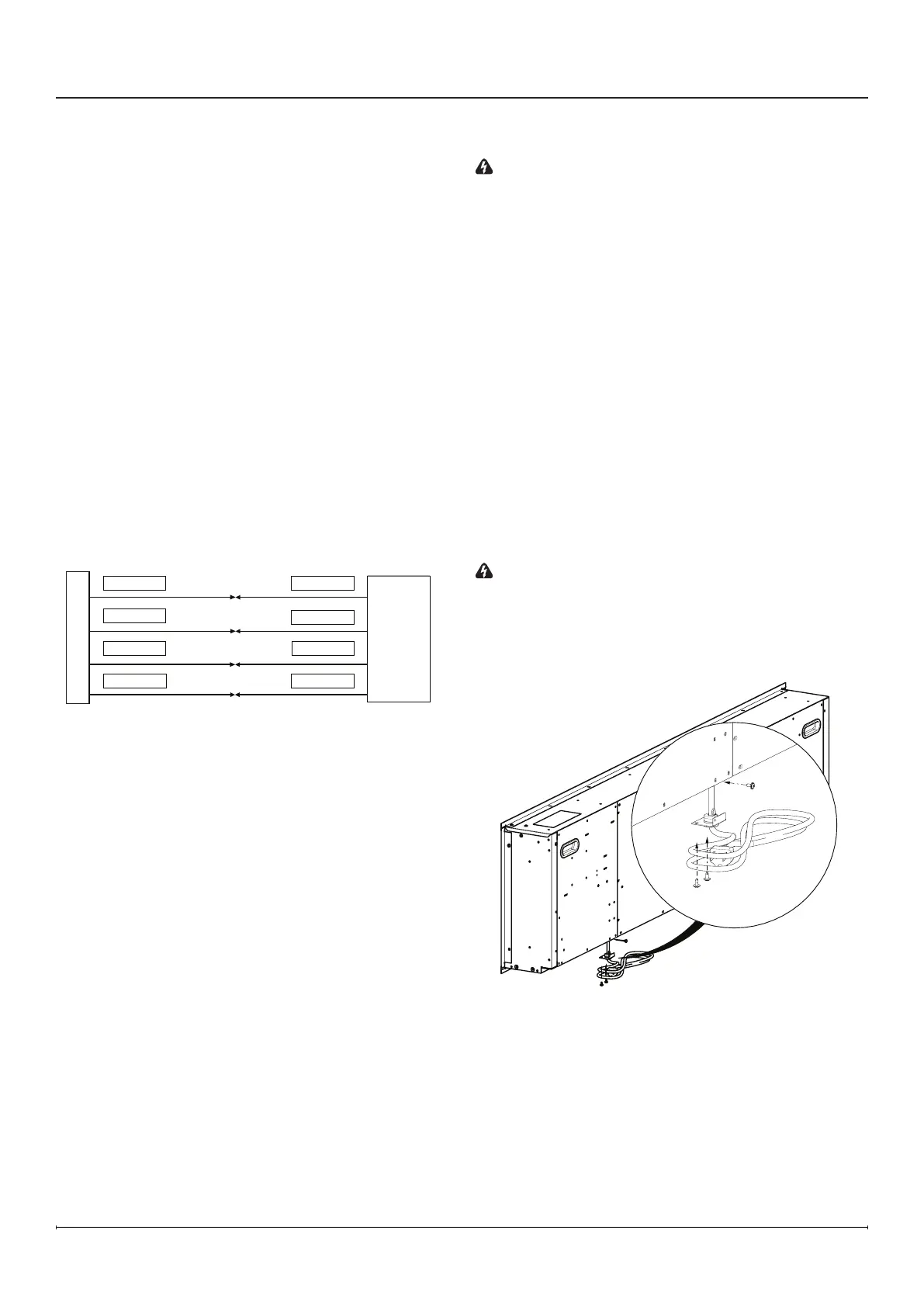

Instalación del cable de alimentación
ADVERTENCIA: La opción de cable de alimentación
solo es adecuada para instalaciones de 120 V.
1. Retire los 3 tornillos que sujetan la placa de cubierta
eléctrica.
2. Conecte el cable negro L proveniente de la unidad al
cable negro del paquete de clavijas.
3. Conecte el cable blanco N proveniente de la
chimenea al cable blanco del paquete de clavijas.
4. Termine el cable L2 amarillo de la chimenea con un
conector de cable.
5. Conecte el cable verde G proveniente de la chimenea
al cable verde del paquete de clavijas.
6. Asegúrese de que todas las conexiones de cables
estén apretadas.
7. Asegure la placa de cubierta preinstalada del cable
de alimentación con los tornillos que quitó al retirar
la placa de cubierta eléctrica. La placa de cubierta
eléctrica que se quitó anteriormente se puede
desechar.
ADVERTENCIA: Este calentador no está diseñado
para usarse con un cable de extensión. Enchufe
el cable directamente en un receptáculo de pared
apropiado.
Conexión alámbrica de 240V
Necesitará un suministro de 240 V de 4 cables (L1, L2,
neutro y a tierra).
1. Conecte el cable negro L1 proveniente de la unidad
al cable L1 del suministro eléctrico por medio de un
conector de cables.
2. Conecte el cable amarillo L2 proveniente de la unidad
al cable L2 del suministro eléctrico por medio de un
conector de cables.
3. Conecte el cable blanco N proveniente de la unidad al
cable neutro del suministro eléctrico.
4. Conecte el cable verde G proveniente de la unidad
al cable de tierra del suministro eléctrico con un
conector de cables o conecte el cable de tierra.
5. Asegúrese de que todas las conexiones de cables
estén apretadas y no sobresalgan del panel de la
ama, para que no queden visibles al momento de
terminar el ensamblaje.
Conexión alámbrica de 240VFigura 8
Figura 9
