Instalación
6. Inserte los cuatro tornillos para el montaje en los cuatro oricios localizados dentro del chasis de la chimenea, en
las vigas (Figura5)
7. Complete el cableado de acuerdo con las instrucciones de la sección Instalación eléctrica (págs. 12-13). Vuelva
a instalar la cubierta para la instalación eléctrica después de completar el cableado.
8. Complete la instalación siguiendo las instrucciones de las siguientes secciones: Instalación del espejo (p. 15),
Colocación de efectos con cristales (p. 15) y Instalación del cristal delantero (p. 16).
Oricios de montaje
Panel de
la llama
Panel de control principal

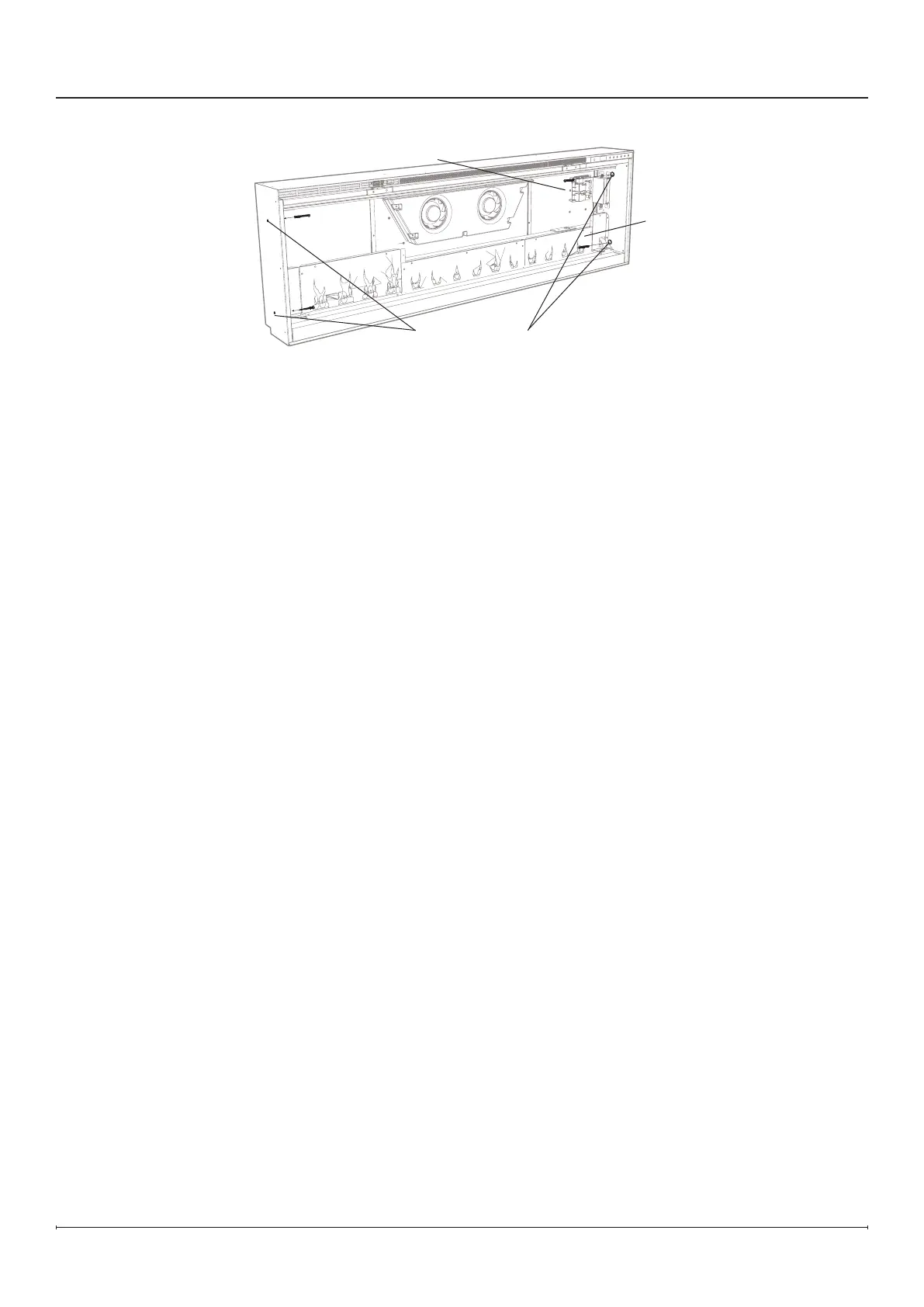

Figura 5
