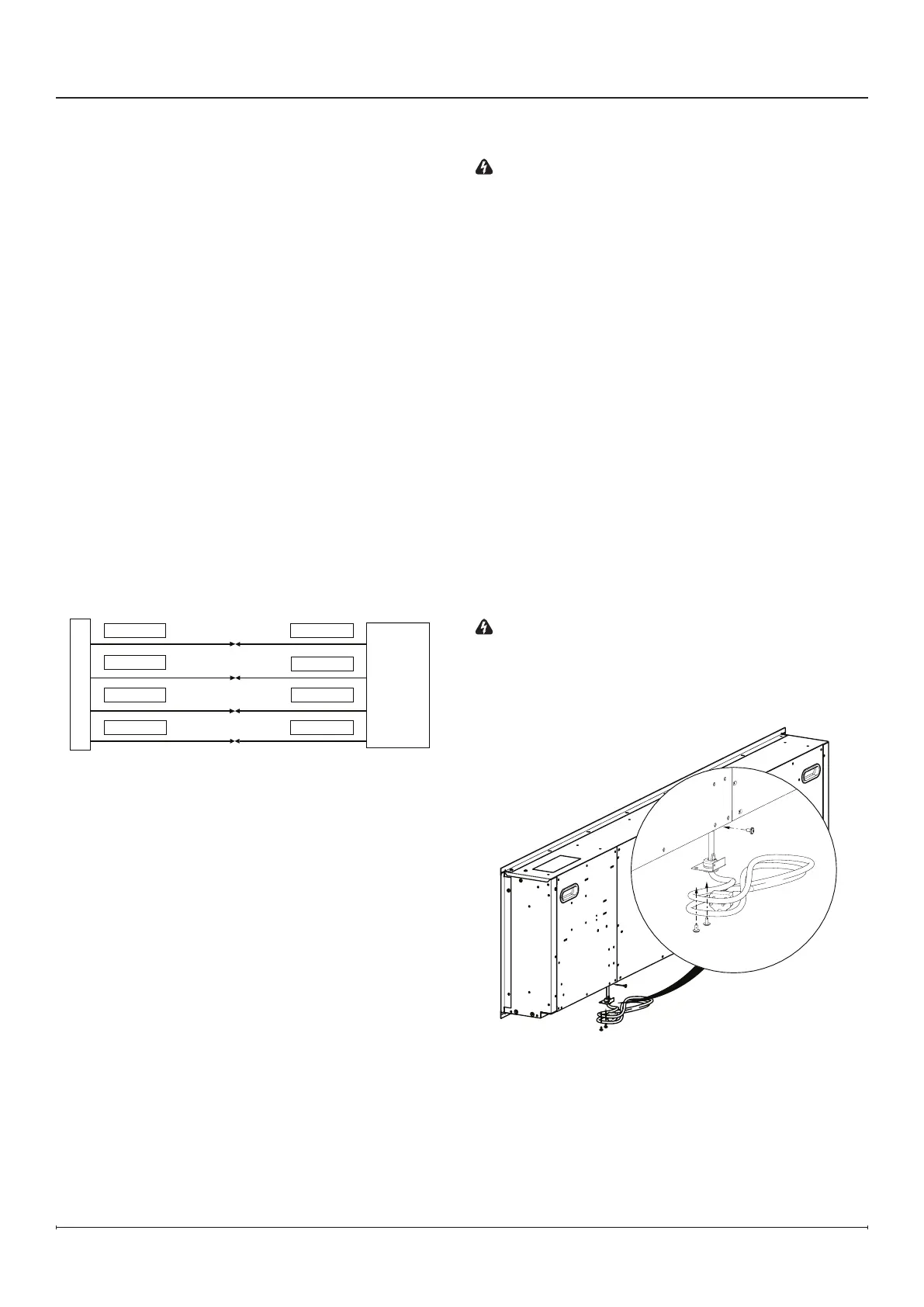

Figure 8
Installation
FIREPLACE JUNCTION BOX
120 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
–
L2
WHITE – N
BLACK – L
BLACK – L1
FIREPLACE JUNCTION BOX
240 V
POWER
SUPPLY
(BREAKER
PANEL)
WHITE - N
RED
–
L2
RED
–
L2
WHITE – N
BLACK – L
BLACK – L1
GREEN
-
G
GREEN
-
G
GREEN
-
G
GREEN
-
G
Boîte de raccordement
du foyer
Blanc - N
Source
d’alimentation
240 V
(Panneau de
disjoncteurs)
Vert - G Vert - G
Noir - L1
Jaune - L2 Rouge - L2
Noir - L1
Blanc - N
Installation du cordon d'alimentation
AVERTISSEMENT : Le cordon d’alimentation
optionnel ne convient qu’aux installations de 120 V.
1. Retirer les trois vis de la plaque de protection des
composants électriques.
2. Raccorder le l L noir de l’appareil au l noir du
cordon d'alimentation.
3. Raccorder le l N blanc du foyer au l blanc du
cordon d'alimentation.
4. Coiffer le l jaune L2 du foyer avec un capuchon de
connexion.
5. Raccorder le l G vert du foyer au l vert du cordon
d'alimentation.
6. S’assurer que tous les raccordements soient bien
serrés et sécurisés avec un attache-ls an qu'ils
n'excèdent pas le panneau des ammes pour éviter
qu'ils soient visibles après l'assemblage nal.
7. Fixer en place la plaque de protection préinstallée du
cordon d’alimentation à l’aide des vis retirées lors du
retrait de la plaque de protection des composants
électriques. La plaque de protection des composants
électriques précédemment retirée peut être mise au
rebut.
AVERTISSEMENT : Cet appareil de chauffage
n’est pas conçu pour être utilisé avec une rallonge.
Brancher le cordon directement dans une prise de
courant murale appropriée.
240V Hardwire Installation
Un câble d’alimentation à 4ls de 240V (L1, L2, neutre
et terre) est requis.
1. Couper les ls à la longueur appropriée.
2. Raccorder le l jaune L2 du foyer au deuxième l de
charge de l’alimentation principale avec un capuchon
de connexion.
3. Raccorder le l blanc N du foyer au l neutre de
l’alimentation principale avec un capuchon de
connexion.
4. Coiffer le l jaune L2 du foyer avec un capuchon de
connexion.
5. Raccorder le l de mise à la terre vert G du foyer au
l de mise à la terre de l’alimentation principale avec
un capuchon de connexion ou relier le l de mise à la
terre au panneau à l’aide de la vis fournie, en insérant
le l entre la vis et la rondelle de blocage, et serrer.
6. S’assurer que tous les raccordements soient bien
serrés et sécurisés avec un attache-ls an qu'ils
n'excèdent pas le panneau des ammes pour éviter
qu'ils soient visibles après l'assemblage nal.
Figure 9
