Domino D320i Blue User Manual

TECHNICAL REFERENCE
4-16 L025317 Issue 5July 2014
G F E D C B A
12
11
10
9
8
7654
3
2
1
A B C D E F G H
1
2
3
4567
8
9
PROJEKTION
40
Dateiname des Zeichnungsobjektes: D320I-15-SL_R4124
Dateityp: ASSEM
Dateiname der Zeichnung: D320I-15-SL_R4124
Allgemeintol.
DIN ISO
2768-m-S
Werkstück
-kanten
DIN 6784
Maßstab
1:2
Gew.:
0.000
kg
Werkstoff: Halbzeug:
Datum Name
Benennung:
D320i i-Tech15
Axial Down
Bear.
10.05.2013 P. Woitzik
Gepr. Norm
Domino Laser GmbH
Fangdieckstrasse 75a
D-22547 Hamburg
Zeichnungsnummer:
Information
Blatt
1
2
Bl.
Zust. Änderung Datum Nam. (Urspr.) (Ers.f.:) (Ers.d.:)
MAIN CABLE (DETACHABLE)
SLOTS FOR M8 SLIDING NUTS (TOP AND BOTTOM) PENETRATION DEPTH <9mm INCLUDING 4x SLIDING NUTS
SCAN HEAD SHOWN IN STANDARD ORIENTATION MAY BE ORIENTED DIFFERENTLY
660 140
180
762.8
79.2
130
103
808
29.5
148.2
169.2
225.9

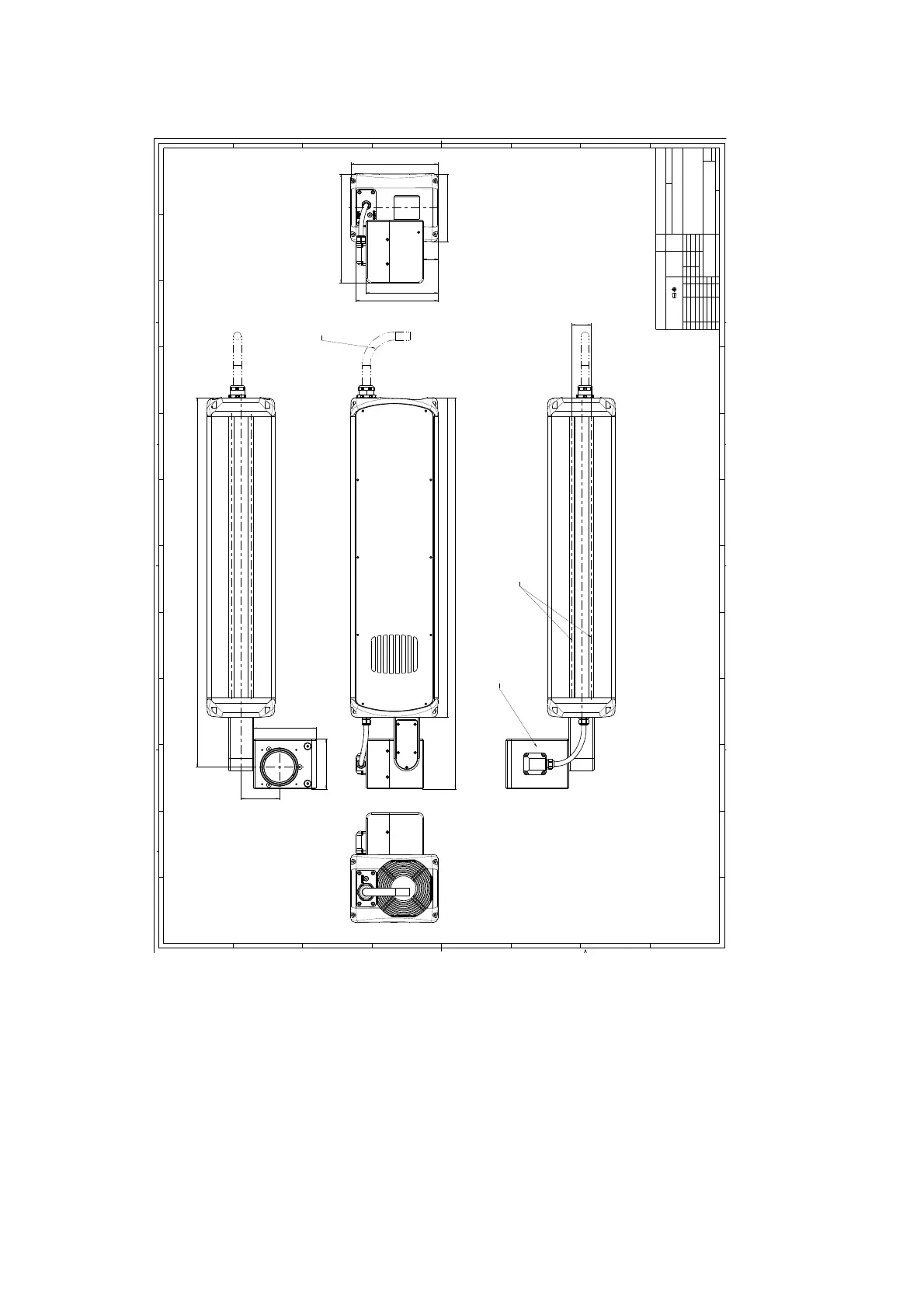

Dimensions: D-Series 10, 30 Watt Laser Head
with i-Tech 15mm scanner (axial down), air cooled

Domino D320i Blue Specifications

General

Brand	Domino
Model	D320i Blue
Category	Printer
Language	English
