P.50

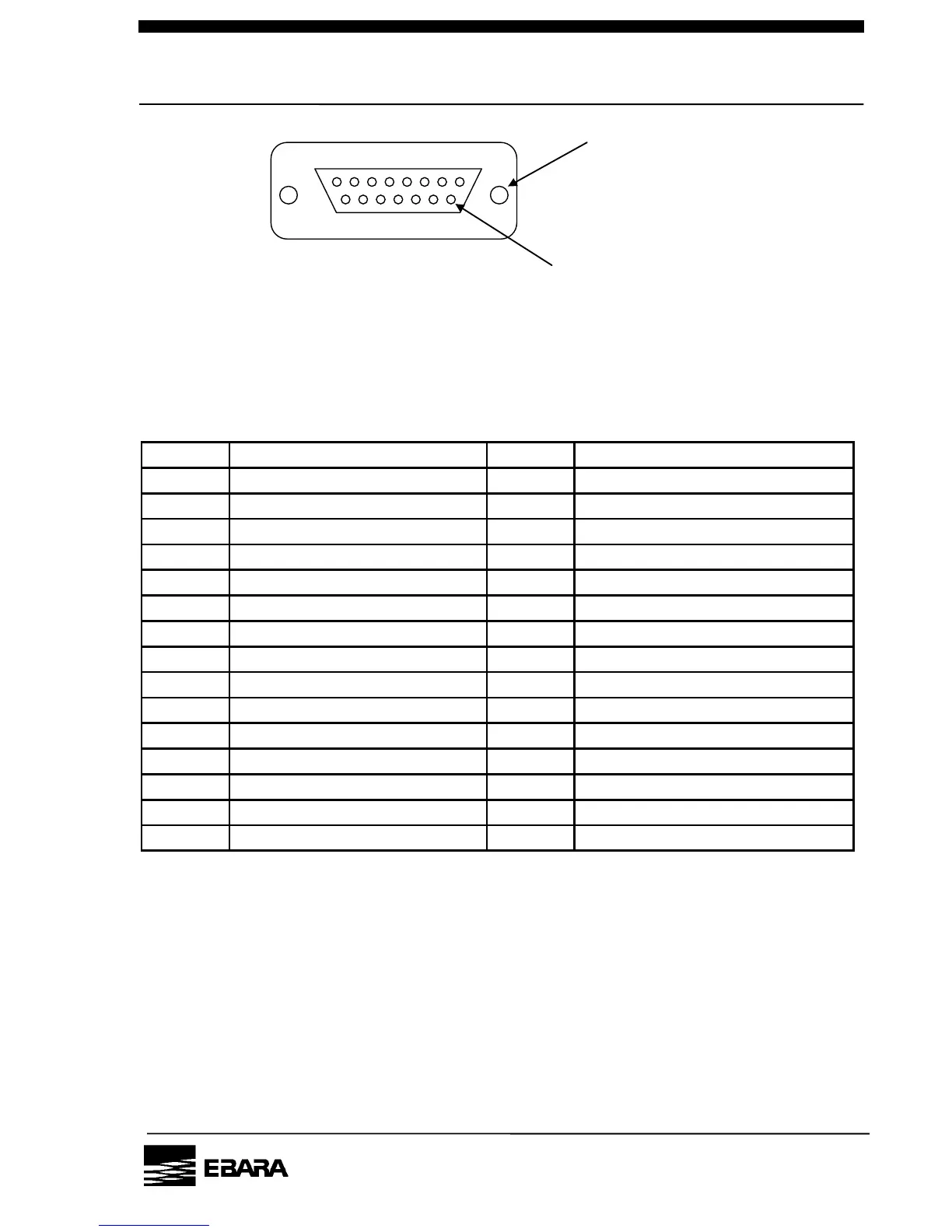

Fig. 4.6
15 Pin D Sub-Miniature Female Receptacle
(As seen from connecting side)
Table 4.7 Control Connector Pin Assignment
(CN-Z: In accordance with SEMI-E73)
1 MP START (+) IN Run:CLOSE, Alternate
2 BP START (+) IN Run:CLOSE, Alternate
3 MP START STATUS (+) OUT Run:CLOSE, Alternate
4 BP START STATUS (+) OUT Run:CLOSE, Alternate
5 WARNING STATUS (+) OUT WARNING:OPEN, Alternate
6 ALARM STATUS (+) OUT ALARM:OPEN, Alternate
7 REMOTE STATUS (+) OUT REMOTE: CLOSE
8 −
