5 Description fonctionnelle
L’appareil LMI 02 est équipé de toutes les fonctions requises pour la mesure et le réglage
de la conductivité. Par le raccordement d’une pompe de dosage appropriée, le LMI 02
devient un système de dosage fonctionnant en autonomie.
Les CONFIGURATION FONCTIONS prévues sur l’appareil LMI 02 permettent de choisir
entre deux modes de fonctionnement :
Mode AS pour le remplissage (réglage usine)
Mode CIP pour la séparation des phases
5.1 Le principe de la mesure
L’appareil LMI 02 fonctionne d’après le principe de mesure inductif sans électrodes.
Des liquides contenant des substances dissoutes ont une conductivité électrique qui
dépend du degré de la dissociation. La conductivité spécifique (χ) s’exprime en mS/cm et
elle est caractéristique pour une certaine matière. La mesure de la conductivité définit la
concentration d’une solution.

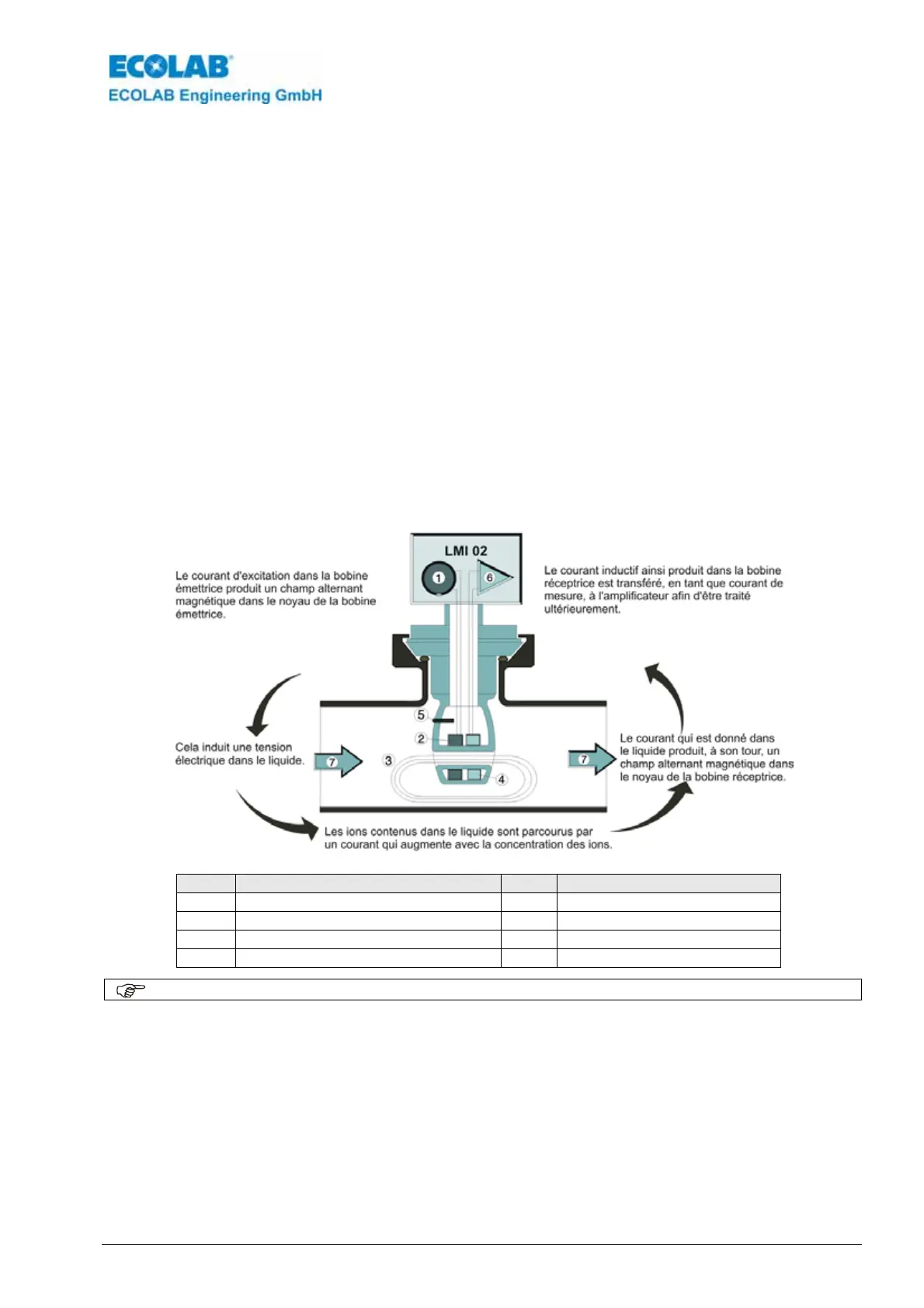

Fig. 5,1
Pos. Désignation Pos. Désignation
1 Oscillateur 5 Capteur de température
2 Bobine génératrice 6 Amplificateur
3 Courant dans le liquide 7 Débit
4 Bobine réceptrice
INDICATION
Les points suivants donnent une description des fonctions disponibles en mode AS.
