417102012_LMI02.doc - 18 - Rev. 9-07.08
6.1.3.1 Tankwandeinbau mittels Anschweissarmatur nach DIN 11851
Tankwand an vorgesehener Stelle a
nbohren, Bohrungsdurchmesser 49 mm.
Anschweißarmatur fachgerecht anschweißen.
HINWEIS
Bei Nichtbeachtung der entsprechenden Materialauswahl, hinsichtlich der Verbindung
zwischen Tankwand, Schweißelektrode, Anschweißarmatur (Material 1.4301) und
Schweißnahtnachbehandlung kann Korrosion an der Schweißnaht auftreten.
Dichtung in die Anschweißarmatur einsetzen.
Messzelle mit Adapter von außen in die Armatur einsetzen und mit der Überwurfmutter
befestigen.
Die Ausrichtung der Messbohrung kann durch den auf der Rückseite der Messzelle
angebrachten Pfeil kontrolliert werden.

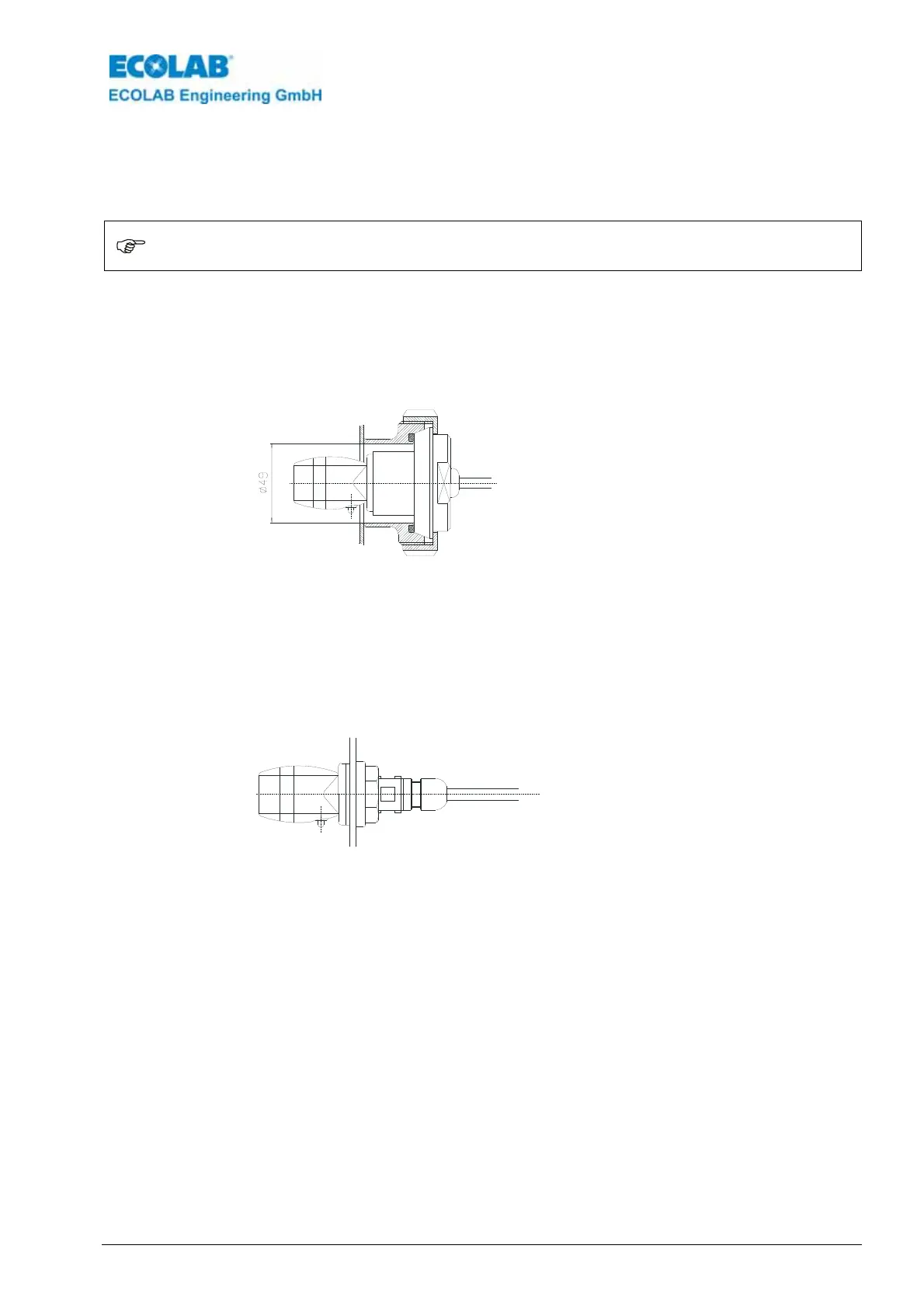

Abb. 6.2
Typ: Milchrohrverschraubung (DIN 11851)
Durchmesser: DN 50
Artikel-Nr.für Messzelle 0,2m in PEEK
mit PVDF-Adapter: 287604
Artikel-Nr.für Messzelle 0,2m in PP
mit PP-Adapter: 287622
6.1.3.2 Tankwandeinbau direkt mittels Überwurfmutter (bei gerader Tankwand)
Tankwand an vorgesehener Stelle a
nbohren, Bohrungsdurchmesser 21 mm.
Messzelle von der Tankinnenseite nach aufgelegter Flachdichtung in die Bohrung
einsetzen.
Messzelle mit der Überwurfmutter mit eingelegter Dichtung befestigen.
Abb. 6.3
Typ: Schraubverbindung
Durchgangsbohrung: 21 mm
Artikel-Nr. für Messzelle 0,2m in PP
287413
