6.2 Elektrischer Anschluss
Der Anschluss des LMI 02 erfolgt mit steckbaren Schraubklemmen. Der Bereich der
Netzspannungsanschlüsse ist von den Kleinspannungssignalen räumlich getrennt.

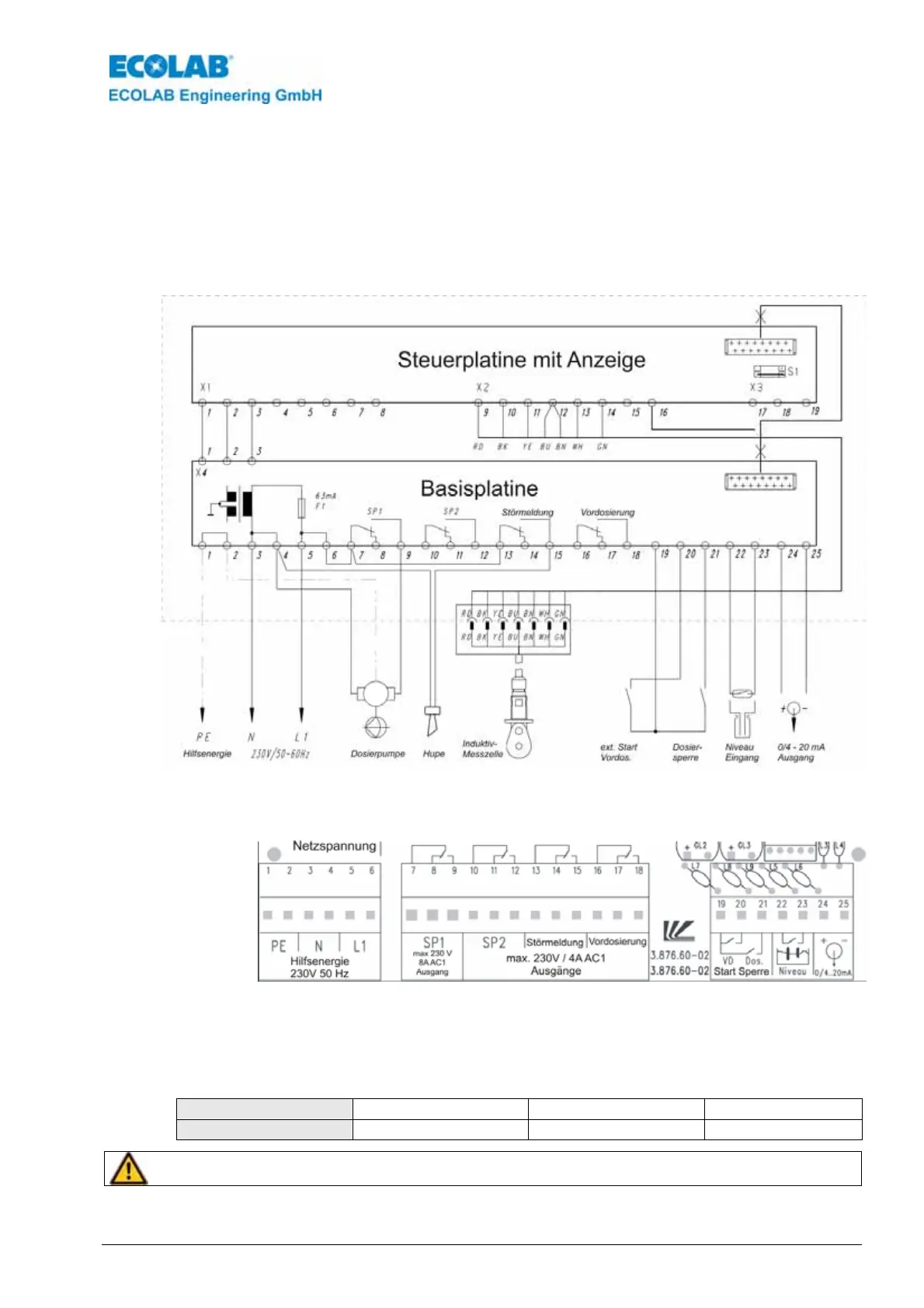

6.2.1 Anschlussplan
Abb. 6.4
6.2.2 Klemmenplan
Abb. 6.5
6.2.3 Hilfsenergie-Anschluss
Das LMI 02 kann - je na
ch Ausführung - mit drei verschiedenen Versorgungsspannungen
betrieben werden.
Artikel-Nr. 187601 187602 187603
Hilfsenergie: 230 V / 50-60 Hz 115 V / 50-60 Hz 24 V / 50-60 Hz
VORSICHT
Bei allen Geräteausführungen mit Netzspannung muss der Schutzleiter angeschlossen
werden. Im übrigen sind die Richtlinien der örtlichen EVU’s zu beachten.
