417102012_LMI02.doc - 16 - Rev. 9-07.08
5.8 Relais-Ausgang Vordosierung
Der Relais-Ausgang Vordosierung kann beispielsweise zum Ansteuern einer zusätzlichen
Pumpe für den Erstansatz benutzt werden. Dieser Ausgang kann in den
KONFIGURATIONS FUNKTIONEN unter VORDOSIERAUSGANG SEPARAT mit JA
aktiviert werden (werkseitig ist NEIN eingestellt).
Der Relais-Ausgang wird zusammen mit dem Ausgang SP1 während der Vordosierung
aktiviert.
5.9 Spezialanwendung "CIP"
Das Leitfähigkeits-Messgerät LMI 02 erlaubt in der Spezialanwendung „CIP-
Phasentrennung“ die präzise Konzentrations-Messung von alkalischen oder sauren
Reinigungs- und Desinfektionslösungen.
Das LMI 02 vergleicht in dieser Betriebsart den gemessenen Leitfähigkeitswert mit zwei
voreingestellten Grenzwerten (SP1 und SP2). Wenn die Grenzwerte überschritten bzw.
unterschritten werden, stehen 2 potentialfreie Schaltsignale zur Verfügung.
Diese Schaltsignale bzw. der Stromausgang 0/4 - 20 mA (dieser entspricht 0 - 100 % vom
eingestellten Messbereich) stehen für die automatische, leitfähigkeitsabhängige Steuerung
von Ventilen in der CIP-Anlage über eine SPS zur Verfügung.

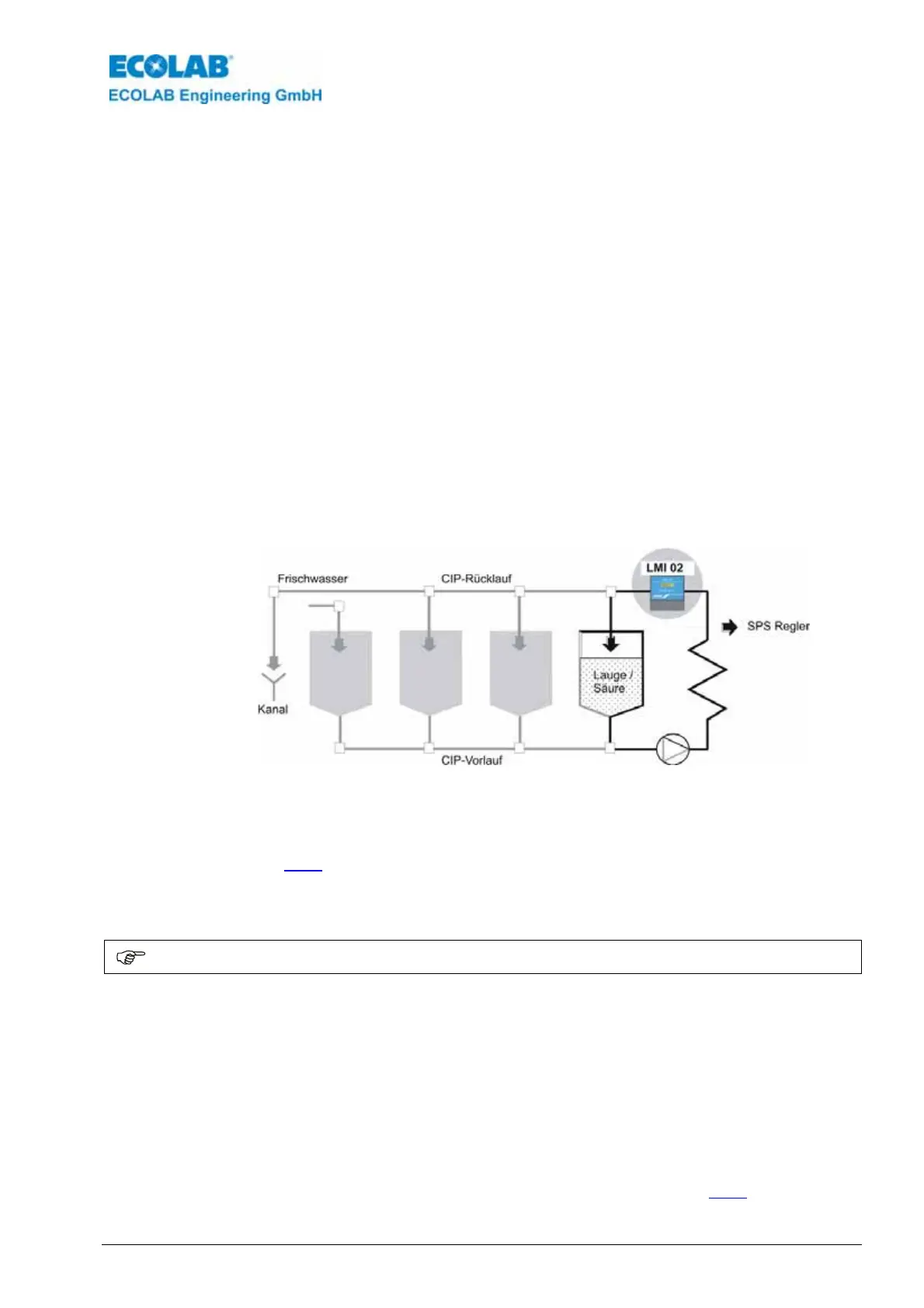

Abb. 5.3
5.9.1 Umschaltung auf CIP-Mode
Die Umschaltung auf CIP-Mode erfo
lgt in den KONFIGURATIONS FUNKTIONEN
(siehe Kapitel 7.4.2
). (Werksseitige Einstellung: AS-Mode = Aufschärfungsmodus)
5.9.2 Funktionsänderungen gegenüber AS-Mode
HINWEIS
Die nur im AS-Mode verfügbaren Funktionen werden in den Bedien-Menüs nicht mehr
angezeigt.
- SP1 arbeitet bei Annäherung an den Sollwert nicht mehr im „Impuls-Pause-Betrieb“,
sondern als Grenzwert mit einer Hysterese von ca. 0,5%.
- Die max. Dosierzeitüberwachung für SP1 ist inaktiv.
- Keine Vordosierung möglich
- Dosiersperre-Eingang inaktiv
- Niveaueingang inaktiv
- Schaltfunktionen im Auslieferungszustand:
SP1-Relais ein bei Istwert > Grenzwert SP1
SP2-Relais ein bei Istwert > Grenzwert SP2
Eine Schaltfunktionsumkehr ist für jeden Grenzwert in den KONFIGURATIONS
FUNKTIONEN unter INVERTIERUNG getrennt möglich (siehe Kapitel 7.4.5
).
