EKOM DK50-10 - Branchements Électriques; Raccords Pneumatiques

DK50-10
NP-DK50-10-16_01-2022-MD - 100 - 01/2022
Fig. 6

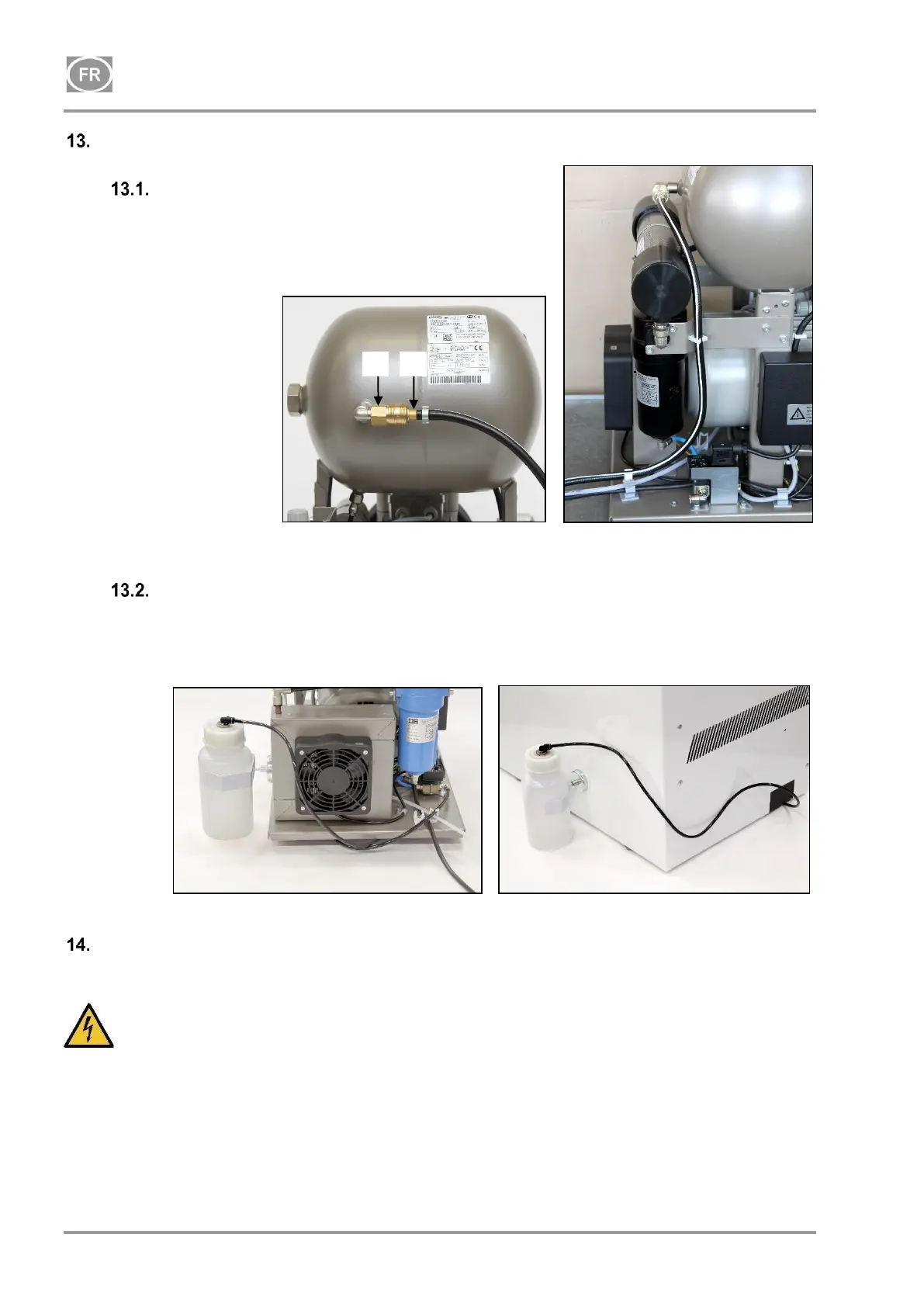

RACCORDS PNEUMATIQUES
Raccordement à la prise d’air comprimé (Fig. 6)
Raccordez un tuyau de pression dont une extrémité possède
un raccord rapide coulissant (1) à la sortie d’air comprimé (2)
du compresseur et raccordez le tuyau au système d’air
comprimé ou directement à l’appareil, dans ce cas, à
l’appareil dentaire.
Pour les compresseurs montés en armoire, faites passer le tuyau de pression à travers l’ouverture
de la paroi arrière de l’armoire. (Fig. 7)
Raccordement de la cuve pour condensat (Fig. 7)
 Raccordez le tuyau de vidange à la cuve du condensat sur les compresseurs avec sécheurs.
 Pour les modèles de compresseurs avec sécheur, faites passer le tuyau à travers l’ouverture de
la paroi arrière de l’armoire et raccordez à la cuve.
BRANCHEMENTS ÉLECTRIQUES
L’appareil est équipé d’une prise mise à la terre.
Vérifiez la conformité de l’appareil aux codes électriques locaux. La fréquence et la
tension du secteur doivent être conformes aux informations mentionnées sur
l’étiquette de l’appareil.
 Placez la prise à un endroit facilement accessible, de sorte à pouvoir débrancher l’appareil en
toute sécurité en cas d’urgence.
 Le raccordement à l’armoire de distribution électrique ne doit pas dépasser 16 A.
2
1
Fig. 7
