EKOM DK50-10 - Pneumatická Schéma

DK50-10
NP-DK50-10-16_01-2022-MD - 210 - 01/2022

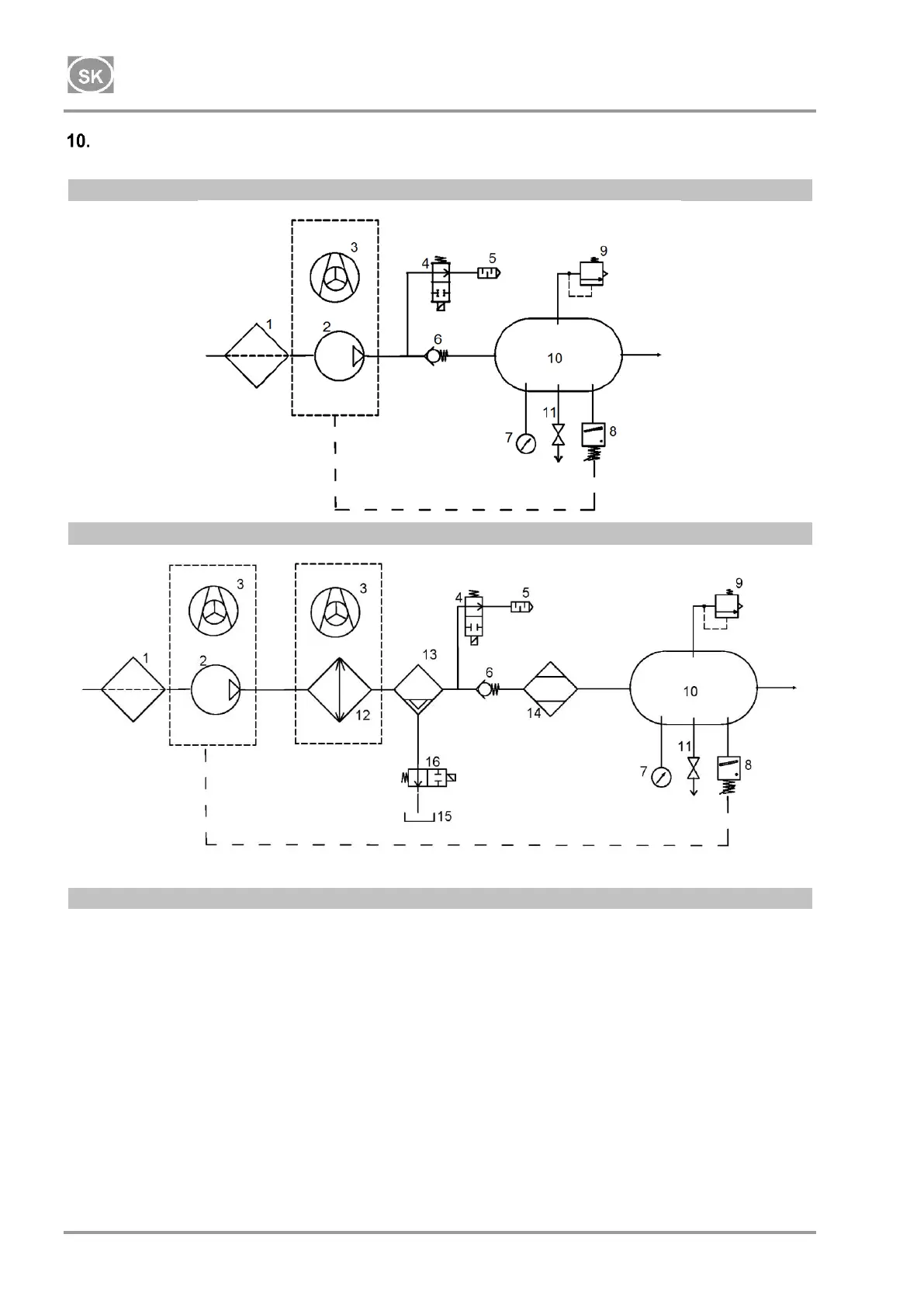

PNEUMATICKÁ SCHÉMA
DK50-10Z, DK50-10S
DK50-10Z/M, DK50-10S/M
Popis k pneumatickým schémam
1 Vstupný filter
2 Kompresor
3 Ventilátor
4 Odľahčovací ventil
5 Tlmič hluku
6 Spätný ventil
7 Tlakomer
8 Tlakový spínač
9 Poistný ventil
10 Vzdušník
11 Vypúšťací ventil
12 Chladič
13 Koalescenčný filter
14 Membránový sušič
15 Nádoba na zber kondenzátu
16 Solenoidový ventil odvodu kondenzátu
