EKOM DK50-10 - Пневматические Соединения; Электрические Соединения

DK50-10
NP-DK50-10-16_01-2022-MD - 138 - 01/2022
Рис. 6

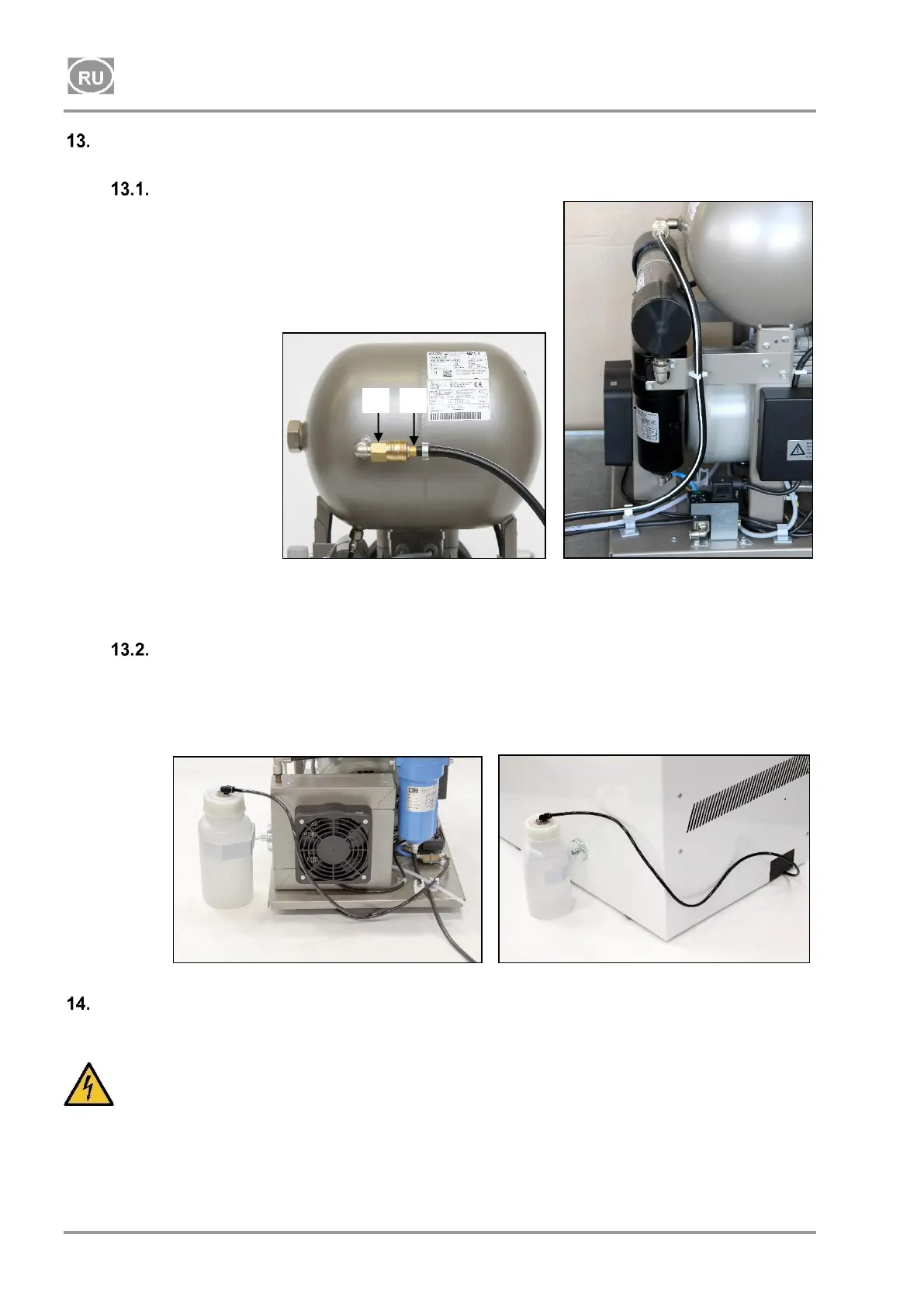

ПНЕВМАТИЧЕСКИЕ СОЕДИНЕНИЯ
Подключение к выпускному воздуховоду сжатого воздуха (рис. 6)
Подсоедините один конец напорного шланга со
скользящим быстросъемным соединителем (1) к
выпускному воздуховоду сжатого воздуха (2)
компрессора, а другой — к системе подачи сжатого
воздуха или непосредственно к целевому устройству (в
данном случае — к стоматологическому оборудованию).
Для компрессоров, смонтированных в шкафах, проложите напорный шланг через отверстие
в задней стенке шкафа. (рис. 7)
Подключение резервуара для конденсата (рис. 7)
 При использовании компрессора с осушителем подсоедините сливной шланг к резервуару
для сбора конденсата.
 Проведите шланг через отверстие в задней стенке шкафа (для моделей компрессоров с
осушителем) и присоедините его к резервуару.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Изделие поставляется в комплекте с заземленной вилкой.
Убедитесь, что полностью соблюдены все местные электротехнические
правила и нормы. Напряжение и частота электросети должны соответствовать
данным, указанным на этикетке устройства.
 Розетка должна находиться в легкодоступном месте, чтобы в экстренной ситуации можно
было безопасно отключить устройство от сети.
 Сила тока, поступающего из распределительного шкафа, не должна превышать 16 A.
2
1
Рис. 7
