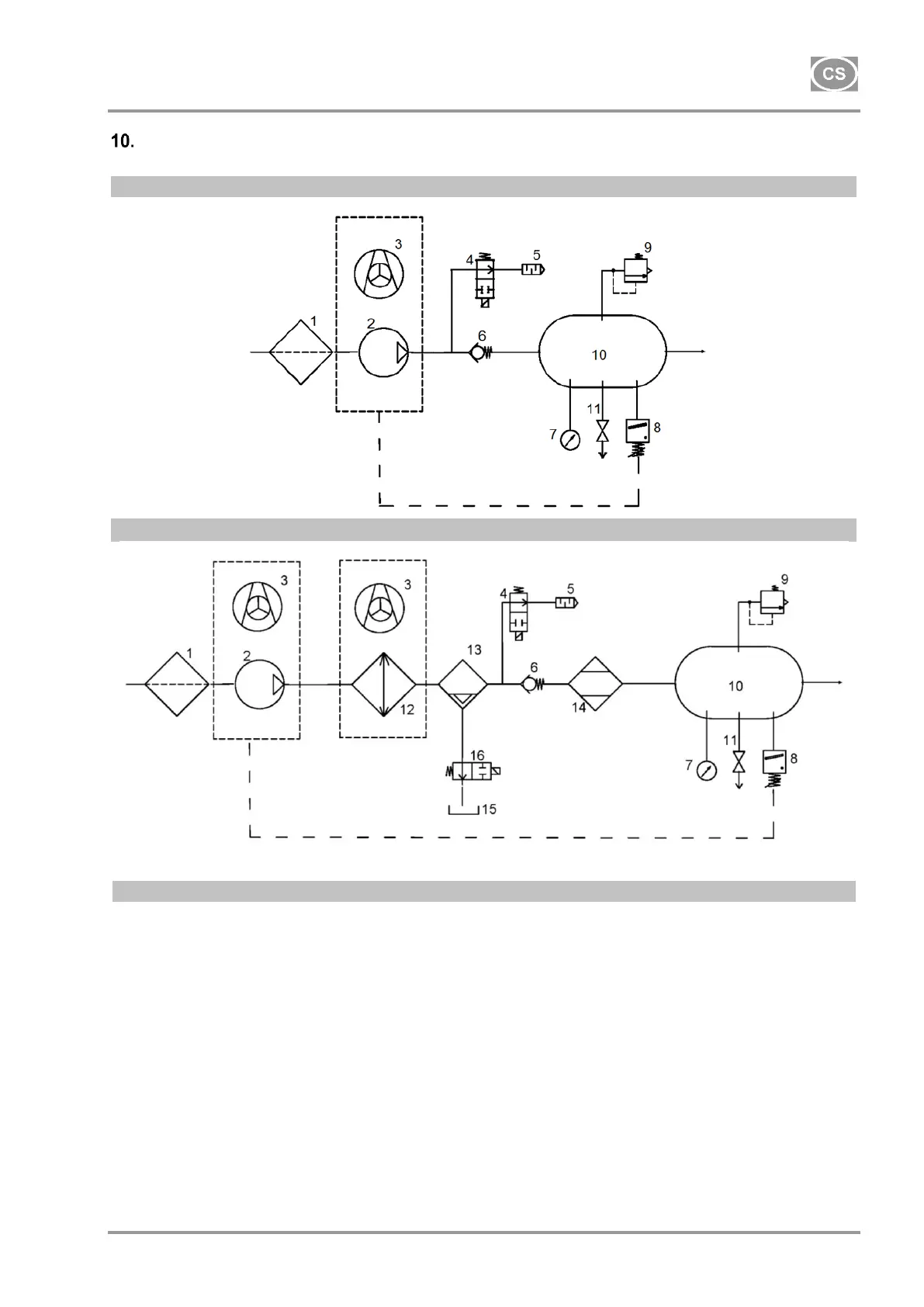

PNEUMATICKÉ SCHÉMA
DK50-10Z, DK50-10S
DK50-10Z/M, DK50-10S/M
Popis k pneumatickým schématům
1. Vstupní filtr
2. Kompresor
3. Ventilátor
4. Odlehčovací ventil
5. Tlumič hluku
6. Zpětný ventil
7. Tlakoměr
8. Tlakový spínač
9. Pojistný ventil
10. Vzdušník
11. Vypouštěcí ventil
12. Chladič
13. Koalescenční filtr
14. Membránový sušič
15. Nádoba na sběr kondenzátu
16. Solenoidový ventil pro odvod kondenzátu
