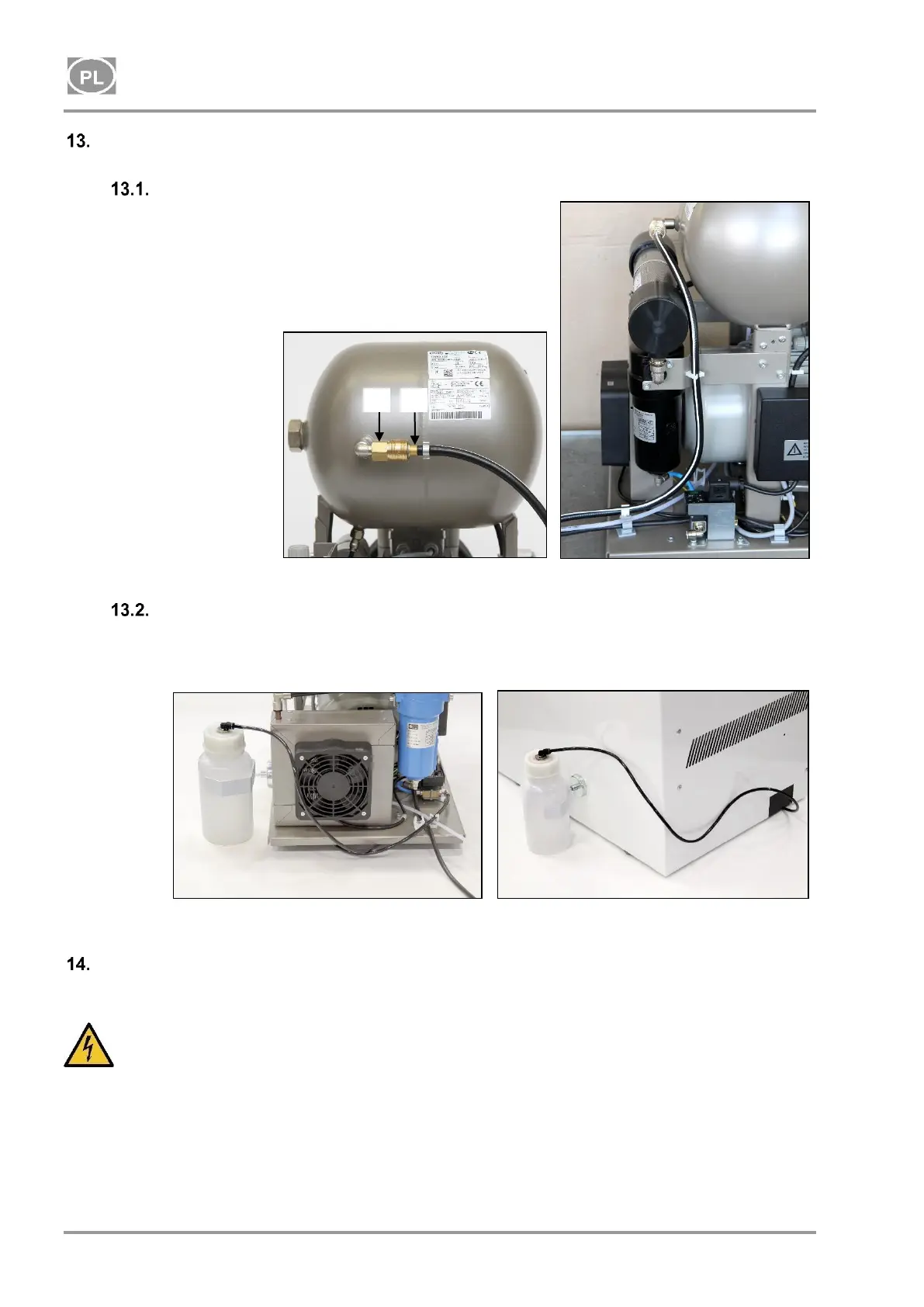

Rys. 6
POŁĄCZENIA PNEUMATYCZNE
Podłączanie do wylotu sprężonego powietrza (rys. 6)
Podłączyć przewód ciśnieniowy zakończony z jednej strony
szybkozłączem ślizgowym (1) do wylotu sprężonego
powietrza (2) sprężarki i podłączyć wąż do instalacji
sprężonego powietrza lub bezpośrednio do urządzenia, w
tym przypadku do urządzenia stomatologicznego.
Poprowadź wąż ciśnieniowy przez otwór w tylnej ściance obudowy sprężarki z obudową. (rys. 7)
Montaż naczynia na kondensat (rys. 7)
 W przypadku sprężarki z osuszaczem podłącz przewód spustowy do naczynia na kondensat.
 Poprowadź wąż przez otwór w tylnej ścianie obudowy sprężarki z osuszaczem i podłącz go do
naczynia.
PRZYŁĄCZA ELEKTRYCZNE
Produkt jest dostarczany z wtyczką z bolcem ochronnym.
Zapewnić pełną zgodność z lokalnymi przepisami elektrycznymi. Napięcie sieci oraz
częstotliwość powinny odpowiadać danym na etykiecie urządzenia.
 Ze względu bezpieczeństwa gniazdo powinno być łatwo dostępne, aby w przypadku awarii
urządzenie można było szybko odłączyć od sieci.
 Obwód prądu elektrycznego powinien być zabezpieczony maksymalnie bezpiecznikiem 16 A.
2
1
Fig. 7
