СХЕМА ВОЗДУШНОЙ СИСТЕМЫ
DK50-10Z, DK50-10S
DK50-10Z/M, DK50-10S/M

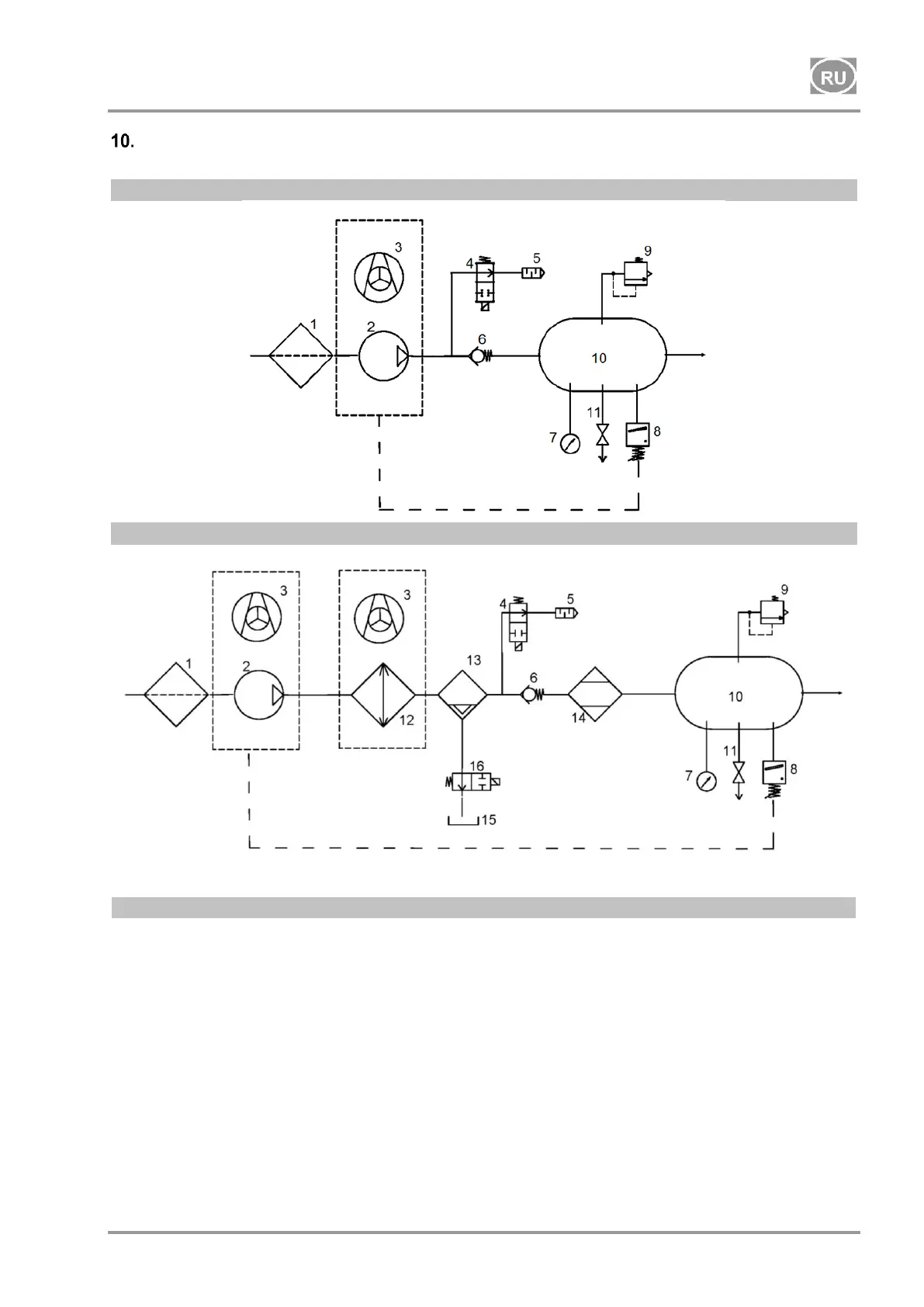

Условные обозначения на схеме циркуляции сжатого воздуха
1 Входной фильтр
2 Компрессор
3 Вентилятор
4 Электромагнитный клапан
5 Шумогаситель
6 Обратный клапан
7 Манометр
8 Реле давления
9 Предохранительный клапан
10 Ресивер
11 Кран слива
12 Охладитель
13 Коагуляционный фильтр
14 Мембранный осушитель
15 Резервуар для сбора конденсата
16 Электромагнитный клапан слива
конденсата
