EKOM DK50-10 - Schéma Pneumatique

DK50-10
01/2022 - 97 - NP-DK50-10-16_01-2022-MD

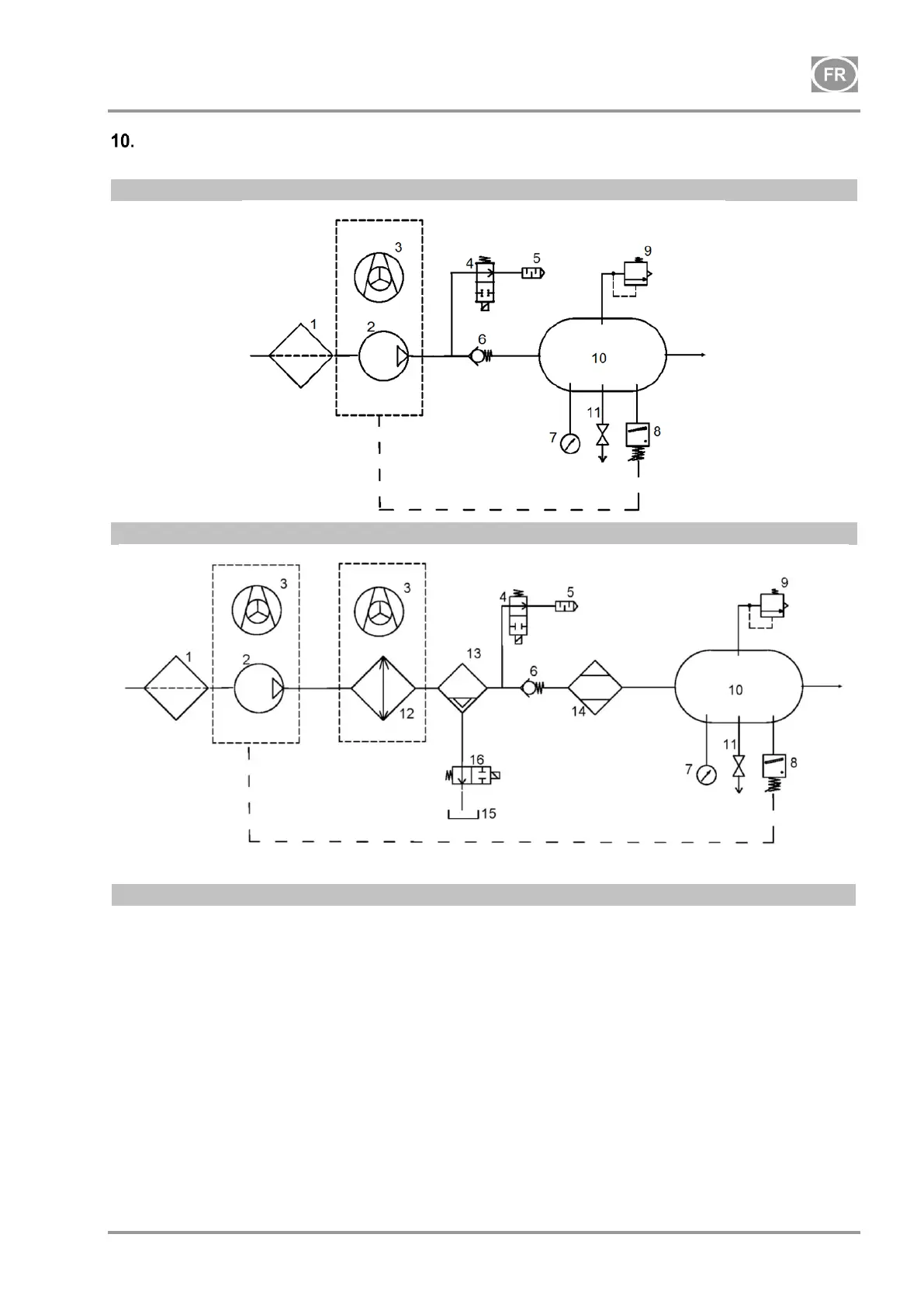

SCHÉMA PNEUMATIQUE
DK50-10Z, DK50-10S
DK50-10Z/M, DK50-10S/M
Légende des schémas d’air comprimé
1 Filtre d’entrée
2 Compresseur
3 Ventilateur
4 Soupape de décharge
5 Amortisseur de bruit
6 Clapet anti-retour
7 Manomètre
8 Pressostat
9 Soupape de sûreté
10 Réservoir d’air
11 Soupape de vidange
12 Refroidisseur
13 Filtre coalescent
14 Sécheur à membrane
15 Cuve de collecte de condensat
16 Électrovanne de purge du condensat
