DK50-10
01/2022 - 143 - NP-DK50-10-16_01-2022-MD
Шкаф для компрессора DK50-10 S/M, 8–10 бар
8 – 10 бар
1/N/PE 230 В, 50/60 Гц
ЭЛЕКТРИЧЕСКИЙ ОБЪЕКТ 1-й КАТЕГОРИИ

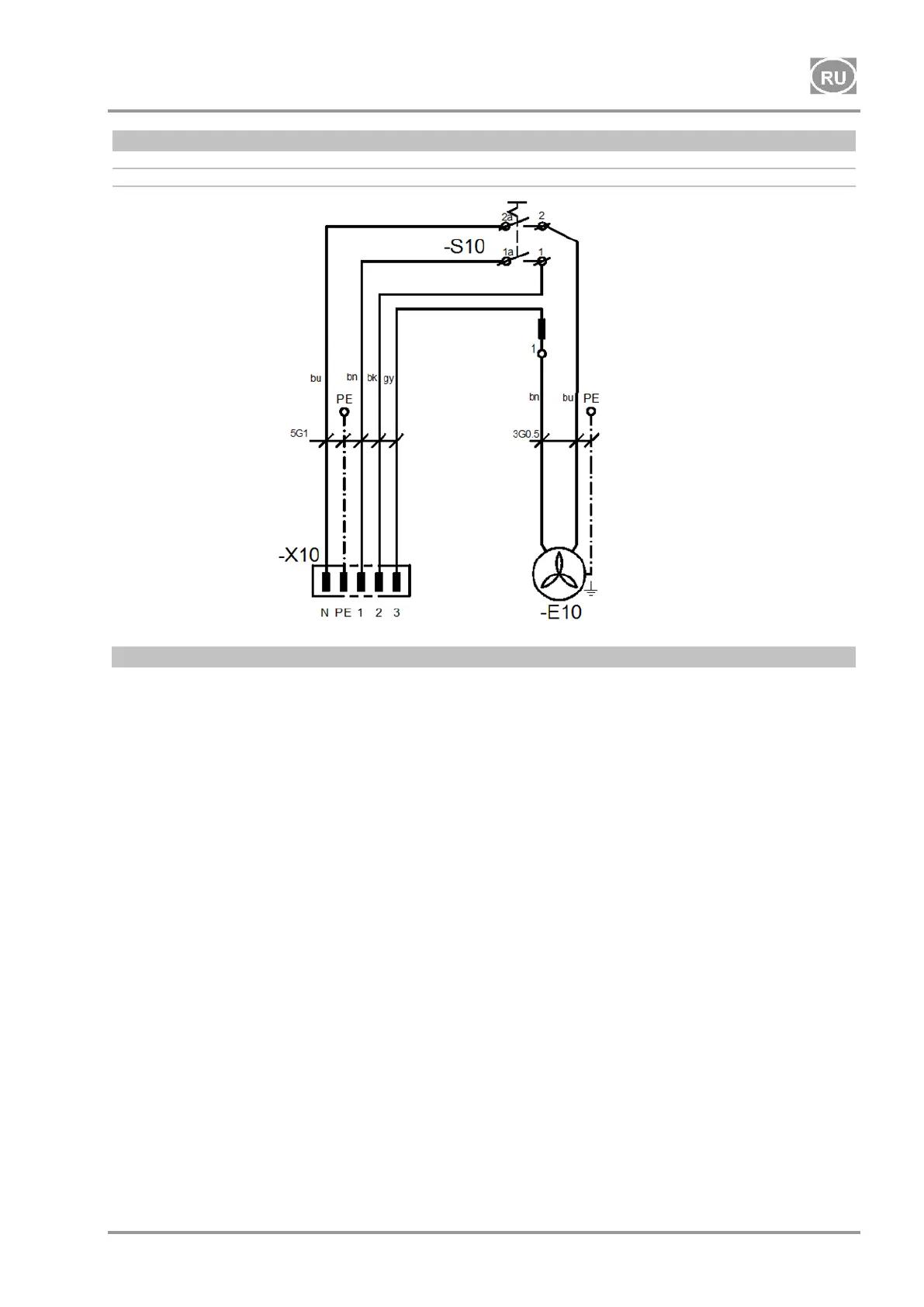

Условные обозначения на электрической схеме
M1 Двигатель компрессора
E1 Вентилятор компрессора
E2 Вентилятор осушителя
M3 Предохранительный клапан
B2 Термореле
E3, E10 Вентилятор шкафа
X10, X2 Разъем
C1 Конденсатор
B1 Реле давления
X1 Распределительная коробка
F1 Автоматический выключатель
M4 Клапан для слива конденсата
P1 Cчетчиком времени наработки
S10 Выключатель
