DK50-10
01/2022 - 255 - NP-DK50-10-16_01-2022-MD

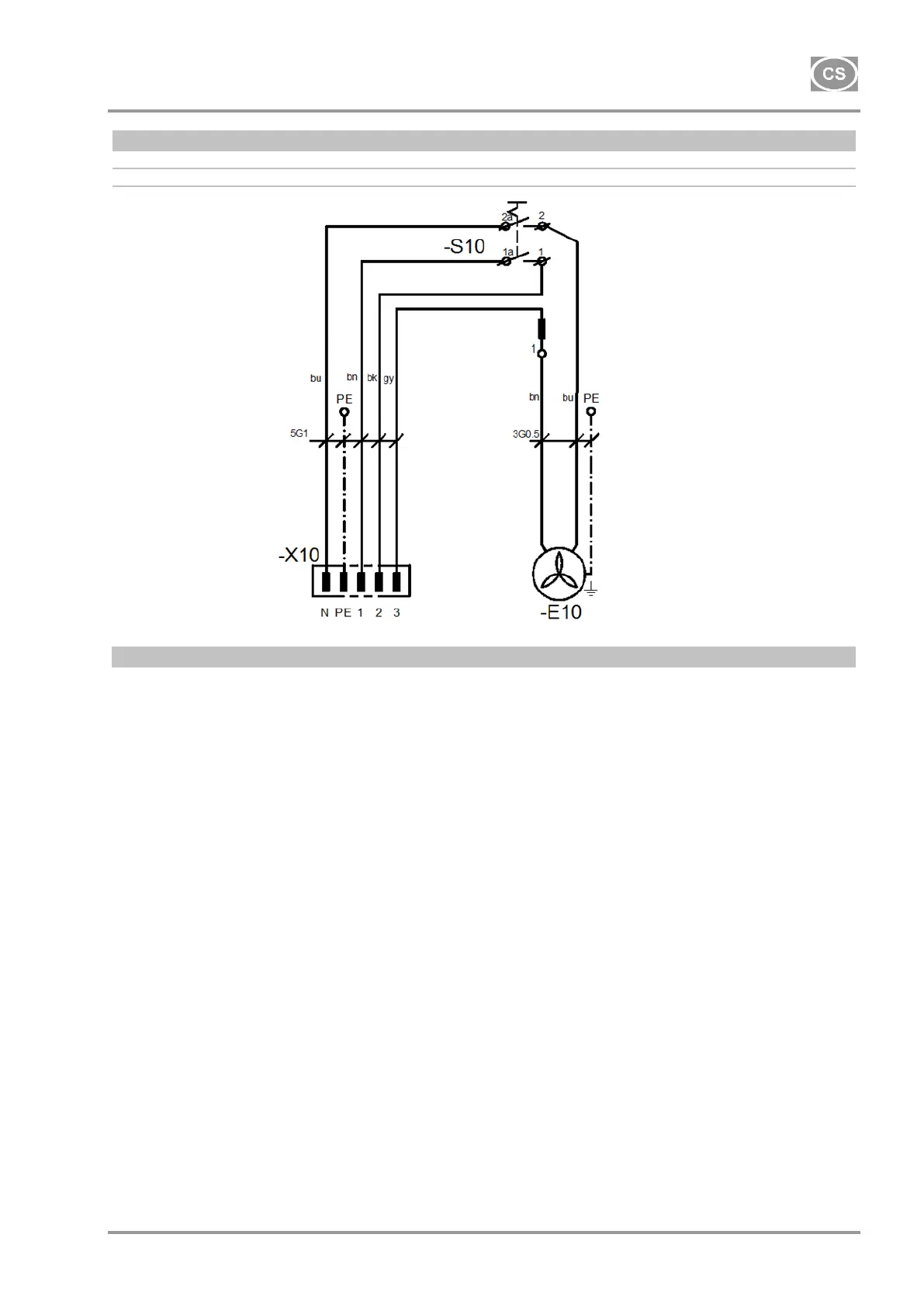

Skříň pro DK50-10 S/M
8 – 10 bar
1/N/PE 230 V, 50/60 Hz
ELEKTRICKÝ PREDMET TR.1
Popis k elektrickým schématům
M1 Motor kompresoru
E1 Ventilátor kompresoru
E2 Ventilátor sušiče
M3 Odlehčovací ventil
B2 Teplotní spínač
E3,E10 Ventilátor skříňky
X10,X2 Konektor
C1 Kondenzátor
B1 Tlakový spínač
X1 Svorkovnice
F1 Jisticí vypínač
M4 Ventil pro odvod kondenzátu
P1 Počítadlo hodin
S10 Vypínač
