performance de séchage. L’air comprimé, filtré, propre et exempt d’huile est stocké dans le réservoir
d’air et prêt à l’emploi.
Pour assurer un fonctionnement normal du sécheur à membrane, le sécheur est raccordé
directement au réservoir d'air sans l'utilisation d'un clapet anti-retour. Une petite quantité d’air
(environ 0,5 bar/30 min) s’échappe à travers les fibres de membrane sélectives présentes dans le
sécheur à membrane.
C'est pourquoi la pression diminue progressivement et lentement, même en l'absence de demande
d'air comprimé (du réservoir d'air) ; cependant, il ne s'agit pas d'un dysfonctionnement.
Les récipients sous pression ne nécessitent pas de vidange.
Armoire du compresseur
L’armoire insonorisée assure le capotage compact du compresseur et la circulation suffisante de
l’air de refroidissement. Grâce à son design, elle peut prendre place dans le bureau d’un dentiste
comme meuble. Le ventilateur sous l’agrégat d’un compresseur permet le refroidissement du
compresseur et fonctionne en même temps qu’un moteur du compresseur. Après une utilisation
prolongée, la température à l’intérieur de l’armoire peut monter au-delà de 40 °C, ce qui fait
automatiquement démarrer le ventilateur de refroidissement. Après le refroidissement à environ
32 °C de l’armoire, le ventilateur s’arrête automatiquement.
Assurez-vous que rien n’entrave la libre circulation de l’air en dessous et autour du
compresseur. Ne couvrez jamais la sortie d’air chaud située sur la partie supérieure
arrière du boîtier.
En cas d’installation du compresseur sur un plancher mou, notamment un tapis,
créez un espace vide entre la base et le plancher ou entre l’armoire et le plancher, par
exemple en calant les pieds avec des supports durs.
Les modèles de compresseur de 8 à 10 bar sont équipés d’un horomètre (Fig. 3).

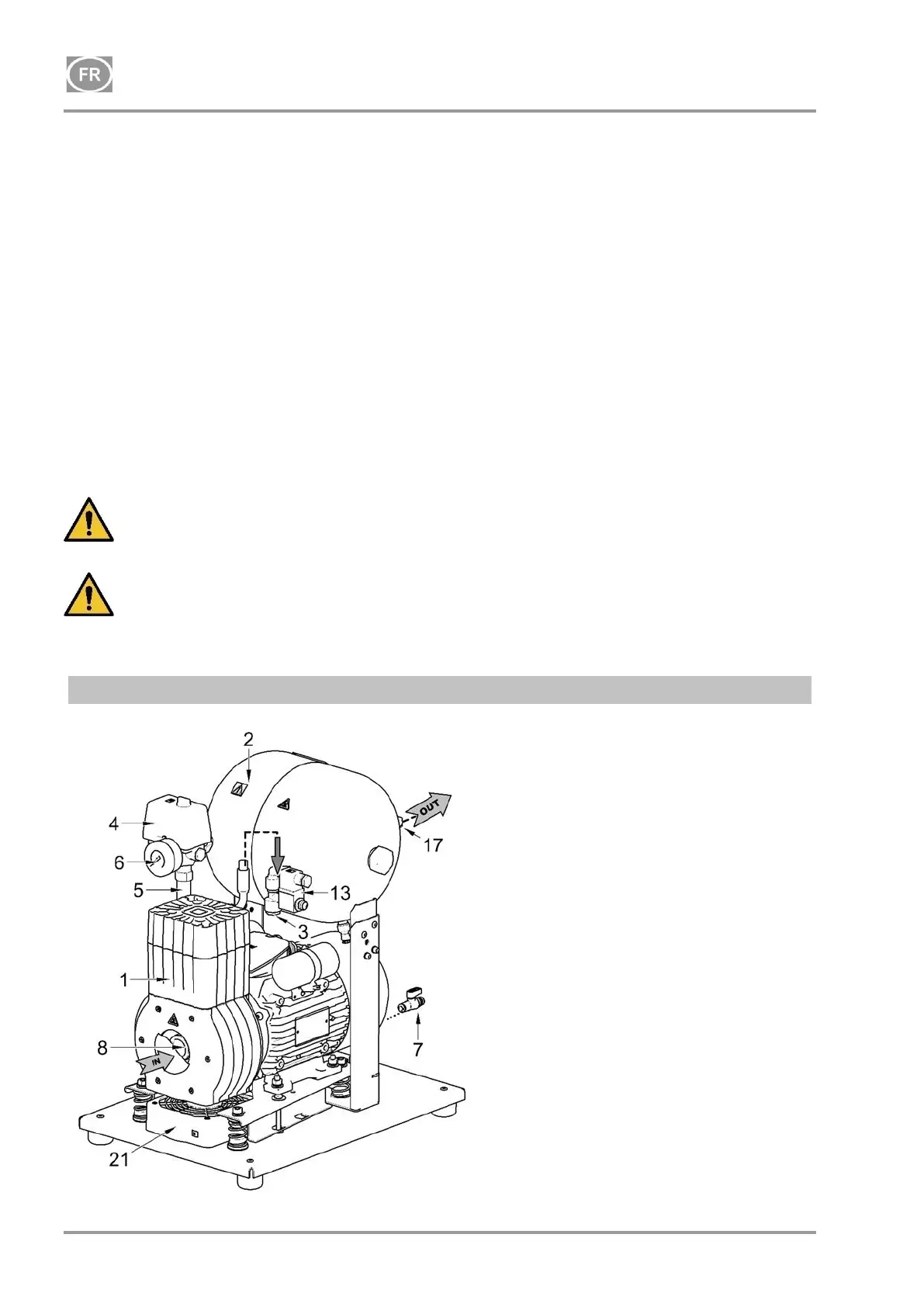

Fig. 1: DK50-10Z - Compresseur
Description des figures 1 à 3
1 Agrégat du compresseur
2 Réservoir d’air
3 Clapet anti-retour
4 Pressostat
5 Soupape de sûreté
6 Manomètre
7 Soupape de vidange
8 Filtre d’entrée
9 Sécheur
10 -
11 -
12 -
13 Électrovanne
14 Sécheur-refroidisseur
15 Filtre
16 Électrovanne de purge du
condensat
17 Prise d’air comprimé
18 Commutateur du disjoncteur
19 Cuve
20 Support magnétique
21 Ventilateur
22 Commutateur
23 Compteur d’heures
24 Prise
25 Ventilateur de l’armoire
