1- CARATTERISTICHE
Centrale per il comando per cancelli battenti a 24 Vdc con potenza nominale di 50 W + 50 W, prevista per interfaccia encoder usato per la rilevazione
ostacolo e il controllo di velocità e ricevitore integrato .
La centrale permette:
- di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura
- dotata di sistema di riconoscimento ostacolo
- LED per la diagnostica ingressi
- memoria dati memorizzati estraibile
- ricevitore integrato con capacità di 200 radiocomandi (a codifica fissa o a rolling-code)
- controllo di corrente per la protezione del motore elettrico

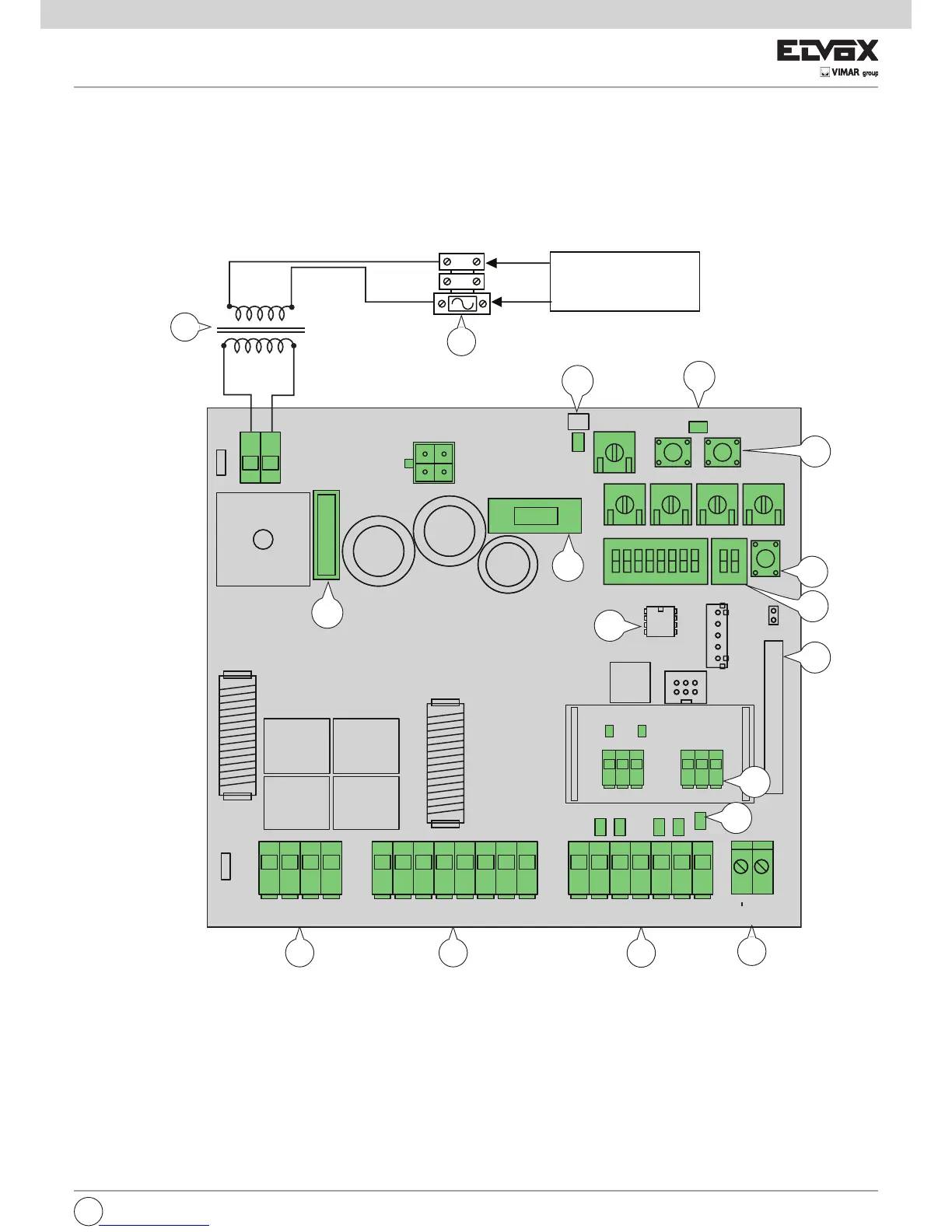

2- DESCRIZIONE DELLA CENTRALE
Legenda:
1- Fusibile primario trasformatore (2 A ritardato)
2- Trasformatore 230/120 Vac - 22 Vac
3- Fusibile protezione del motore 15 A
4- Fusibile protezione accessori 3,15 A
5- LED presenza alimentazione di rete
6- LED diagnosi programmazione
7- Pulsante di comando AP/CH
8- Pulsanti per programmazione
9- Memoria esterna
10- Modulo radio
11- LED diagnostica ingressi
12- Morsetto per il collegamento dell’antenna
13- Dip switch funzioni
14- Interfaccia encoder
15- Morsetto estraibile per il collegamento degli ingressi di comando e sicurezze
16- Morsetto estraibile per ilcollegamento dell’uscita serratura elettrica, alimentazione per accessori, lampeggiante, uscita secondo canale radio e uscita per
spia cancello aperto
17- Morsetto estraibile per il collegamento dell’uscita motore
1
2
Linea
alimentazione
1
4
Fig. 1
I
17
16
15
12
14
8
3
9
11
7
10
5
6
13
