3- VALUTAZIONE DEI RISCHI

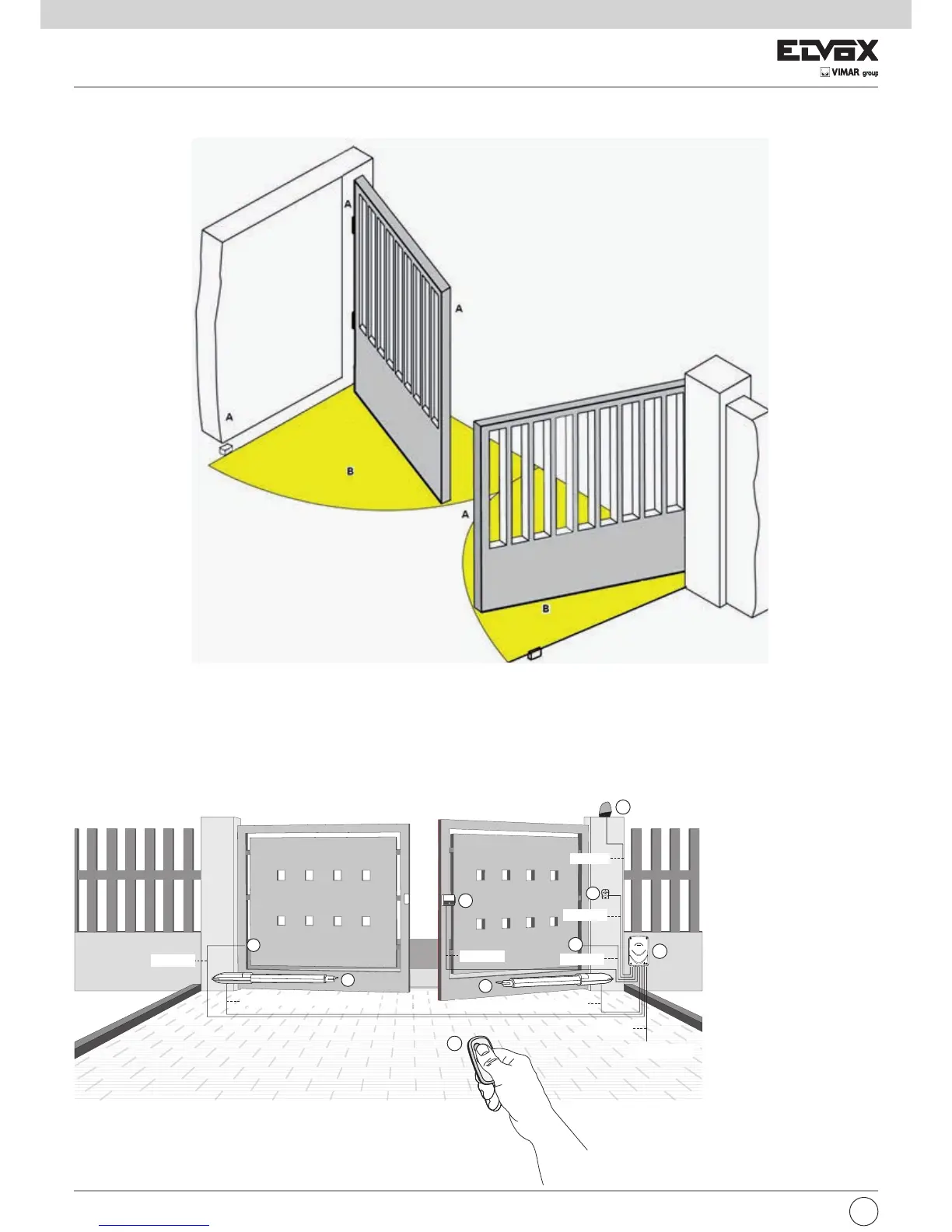

Prima di iniziare l’installazione dell’automatismo è necessario valutare tutti i possibili punti di pericolo presenti durante la movimentazione del cancello, in
figura vengono evidenziati alcuni dei punti di pericolo del cancello battente.
Prima di iniziare l’installazione è necessario controllare la presenza dei fermi meccanici, la loro tenuta e il sistema di sostegno del cancello.
4- CABLAGGI ELETTRICI
Predisposizione impianto
2
Fig. 2
Fig. 3
Legenda
A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando 2 canali
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura
2x0,5 mm
2
2x1 mm
2
3x0,5 mm
2
4x0,5 mm
2
2x0,5 mm
2
2x2,5 mm
2
+3x0,5 mm
2
(encoder)
2x2,5 mm
2
+3x0,5 mm
2
(encoder)
3x0,5 mm
2
230/120 Vca
C
B
E
E
A
A
D
F
G
I
