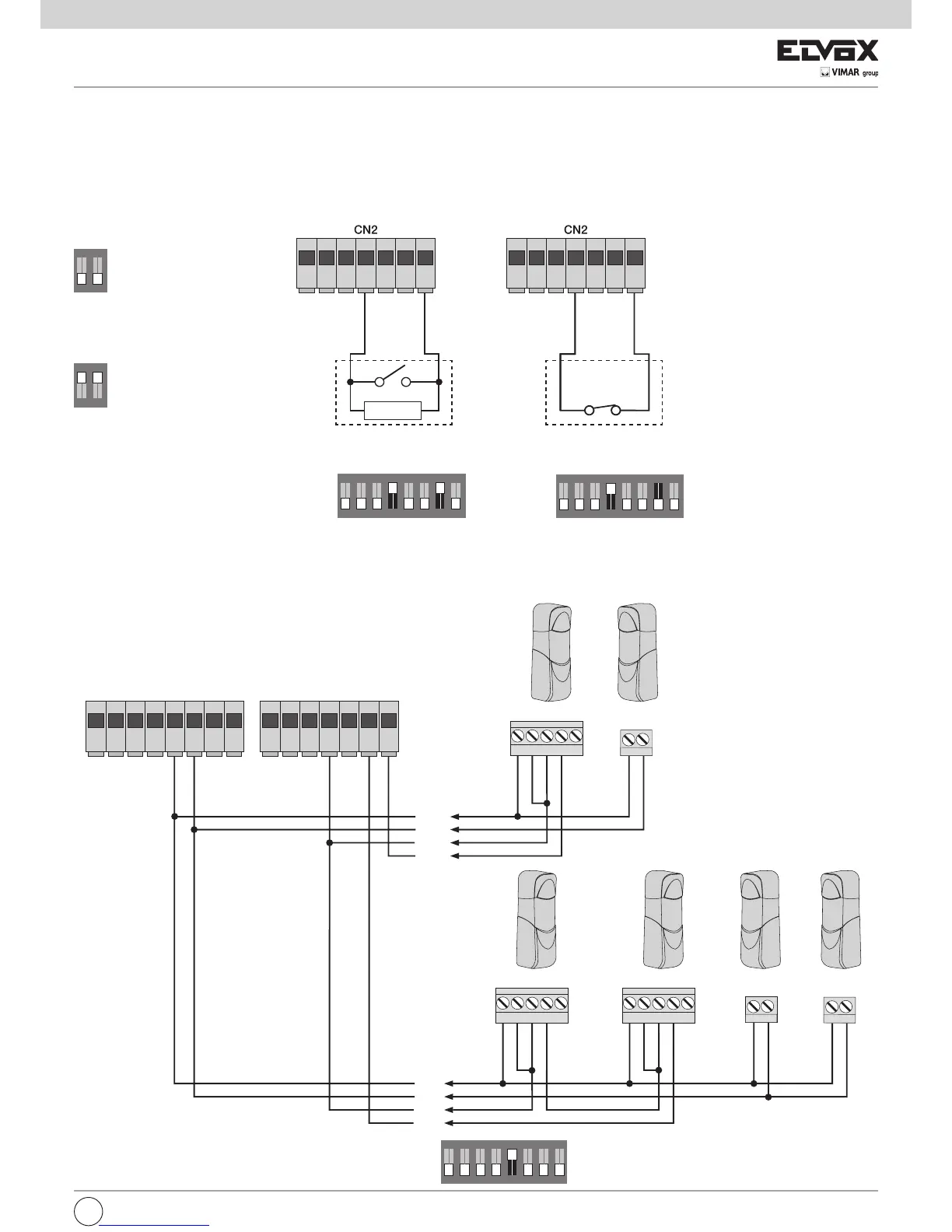

4.6- Raccordement bord sensible
Si le bord ou la cellule photoélectrique ne sont pas actifs, la led STPA doit être allumée ; le déclenchement de cette entrée réglée comme bord sensible a
l'effet suivant : en ouverture, elle inverse immédiatement le mouvement pendant 1,5 secondes puis arrête le portail ; en fermeture, elle inverse le mouvement
jusqu'à l'ouverture complète.
Voir dip switch 1-4 ; pour sélectionner le type de bord, régler le dip 1-7 (bord avec contact normalement fermé, dip 1-7 en position OFF ; bord avec résistance
d'équilibrage 8,2 kΩ, dip 1-7 en position ON) ; s'il n'est pas utilisé, faire un shunt entre COM. et STPA et placer le dip 1-7 sur off.
4.7- Raccordement des cellules photoélectriques avec fonction phototest active
Si la fonction phototest est active (la centrale vérifie le fonctionnement des cellules photoélectriques, voir dip switch 5 sur ON) ; respecter le raccordements
suivantes. À chaque départ du moteur, la centrale coupe l'alimentation au transmetteur de la cellule photoélectrique pour vérifier son fonctionnement
Raccordement bord à switch
Raccordement bord sensible résistif
Fig. 8
Fig. 9
