34

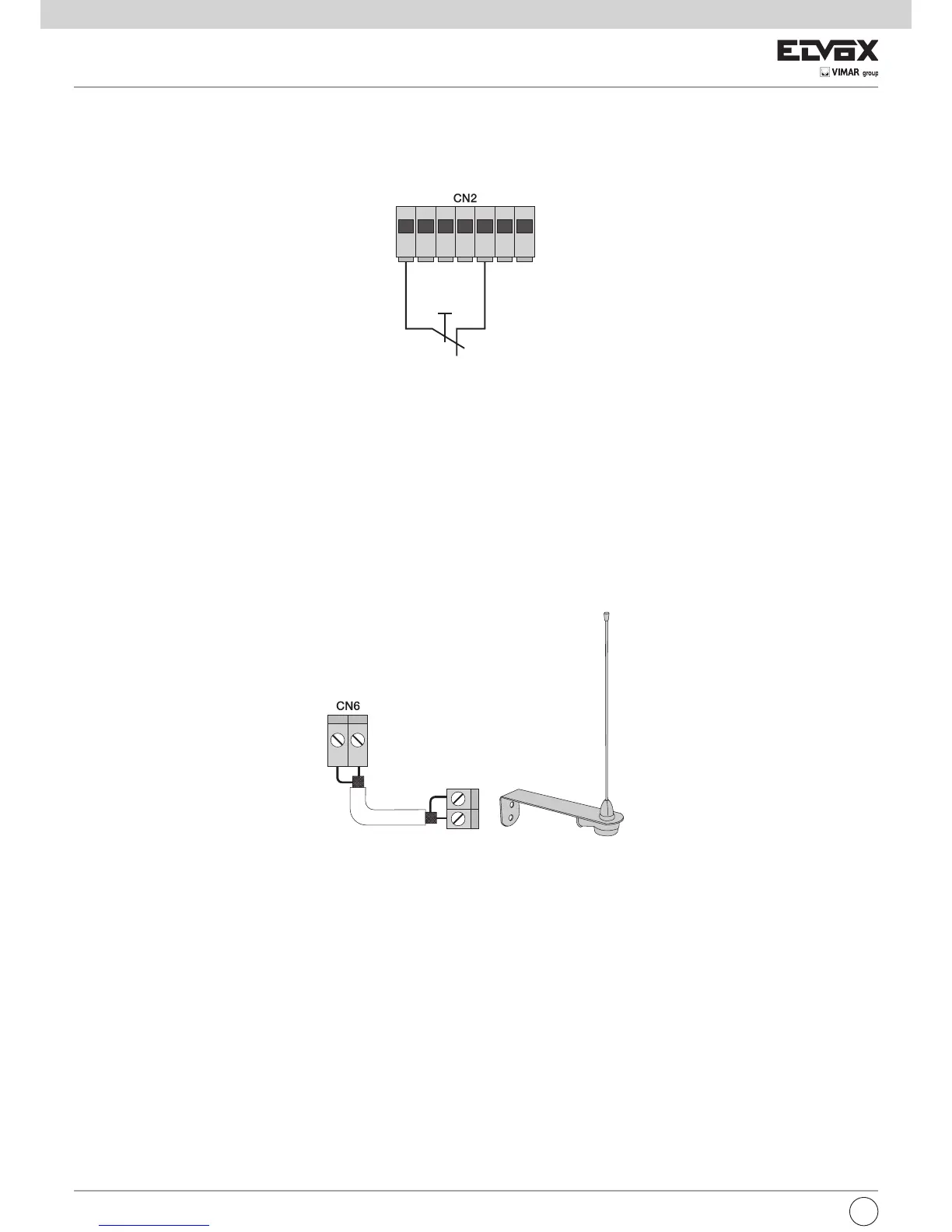

4.8- Raccordement du bouton d'arrêt :
contact normalement fermé, l’ouverture du contact entraîne l'arrêt du portail et la suspension du temps de fermeture automatique (si le bouton n'est pas actif,
la LED STOP doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM et STOP.
N.B. : si l'installation ne comporte pas de cellule photoélectrique, de bord sensible ou de bouton d'arrêt, les entrées FOTO, STPA et STOP doivent
être shuntée ; ne pas activer la fonction phototest et sélectionner le bord à switch (dip switchs 1-5 et 1-7 réglés sur off).
4.9 - Raccordement de l'antenne
Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne art. ZL43 comme le montre la figure :
Bouton normalement
fermé
Fig. 10
Fig. 11
FR
