48

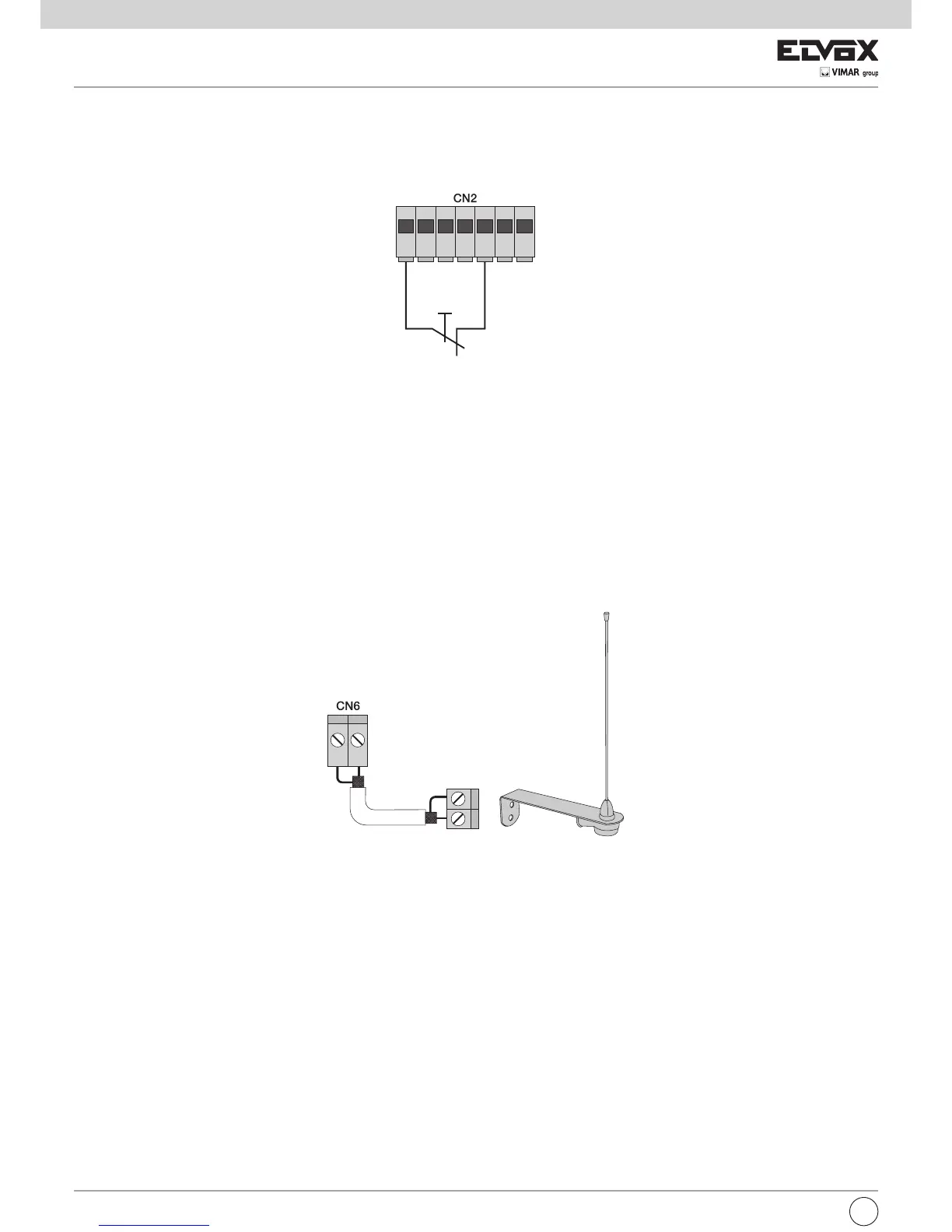

4.8- Conexión del pulsador de parada
Contacto normalmente cerrado: la apertura del contacto provoca la parada de la cancela y la suspensión del tiempo de cierre automático (con el pulsador
libre el led STOP debe estar encendido); si no se utiliza, hay que puentear COM y STOP:
Nota: si en la instalación no hay fotocélulas, bordes sensibles o pulsadores de parada (hay que puentear las entradas FOTO, STPA y STOP), no
active la función Fototest y seleccione el borde con conmutador (conmutadores DIP 1-5 y 1-7 en OFF).
4.9- Conexión de la antena
Se suministra el hilo rígido de 17 cm ya cableado; para aumentar el alcance, conecte la antena Art. ZL43 como se indica en la figura:
Pulsador normalmente
cerrado
Fig. 10
Fig. 11
ES
