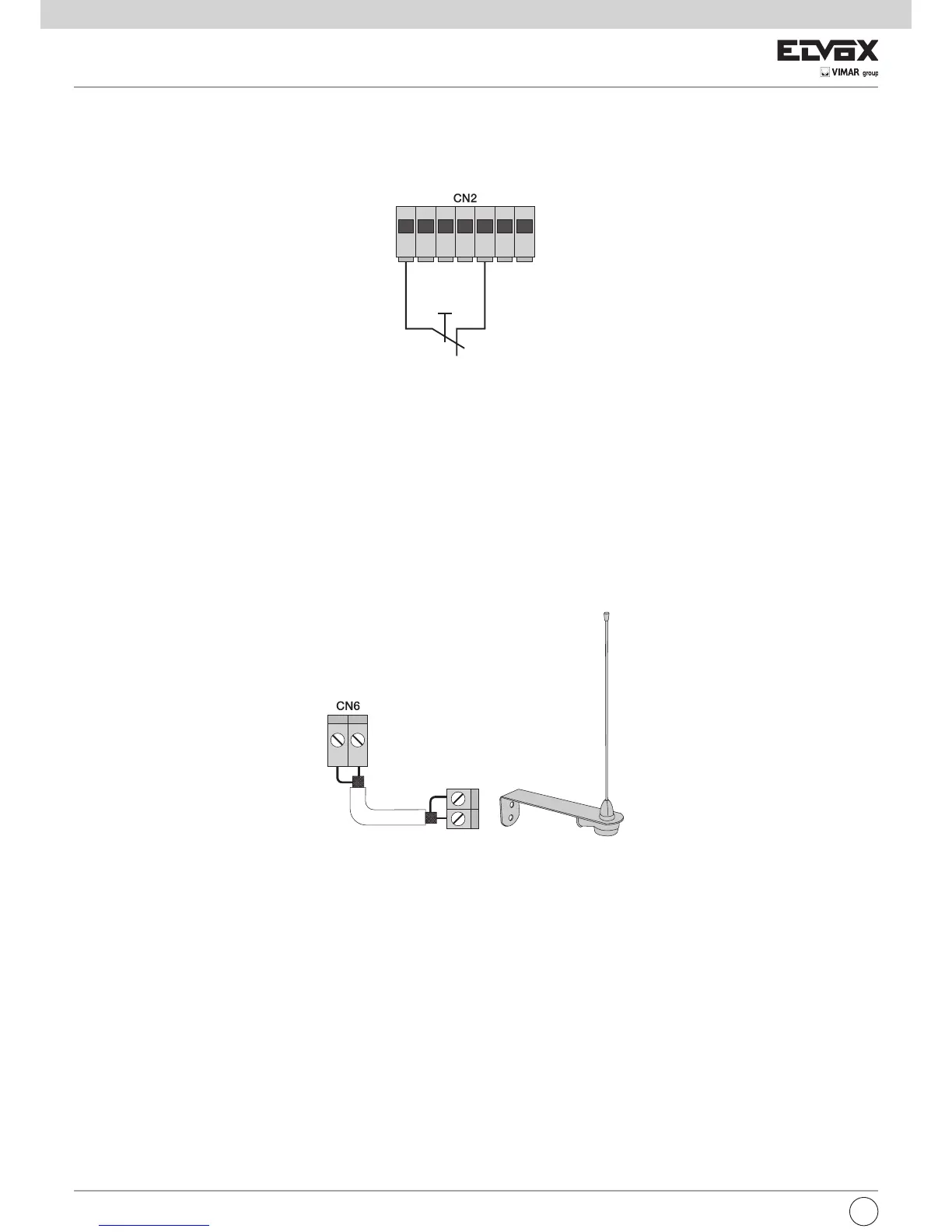

4.8- Collegamento pulsante di arresto
contatto normalmente chiuso, l’apertura del contatto provoca l’arresto del cancello e la sospensione del tempo di richiusura automatica (a pulsante non
impegnato il LED STOP deve essere acceso), se non utilizzato fare un ponticello tra COM. e STOP:
N.B.: se nell’impianto non sono presenti le fotocellule, bordi sensibili o pulsanti di arresto (gli ingressi FOTO, STPA e STOP devono essere pon-
ticellati), non attivare la funzione di fototest e selezionare il bordo a switch (dip switch 1-5 e 1-7 settati in off).
4.9- Collegamento antenna
in dotazione viene fornito il filo rigido di 17 cm già cablato, per aumentare la portata collegare l’antenna ZL43, come riportato in figura:
Pulsante normalmente
chiuso
Fig. 10
Fig. 11
