4.6- Collegamento bordo sensibile
(con bordo o fotocellula non impegnato il LED STPA deve essere accesso) l’intervento di questo ingresso, settato come bordo sensibile ha questo effetto:
durante l’apertura inverte immediatamente il movimento per 1,5 secondi e poi arresta il cancello, mentre durante la chiusura inverte il movimento fino alla
completa apertura ingresso programmabile.
Vedere il dip switch 1-4 per selezionare il tipo di bordo settare il dip 1-7 (bordo con contatto normalmente chiuso dip 1-7 in posizione OFF, bordo con resistenza
di bilanciamento da 8,2K ohm dip 1-7 in posizione ON), se non utilizzato fare un ponticello tra COM. e STPA e portare il dip 1-7 in off:
4.7- Collegamento fotocellule con funzione fototest attiva
Nel caso venga attivata la funzione fototest (la centrale verifica il funzionamento delle fotocellule, vedi dip switch 5 in ON), rispettare il seguente collegamento.
A ogni partenza del motore la centrale toglie l’alimentazione al trasmettitore della fotocellula per verificare il loro funzionamento)
5

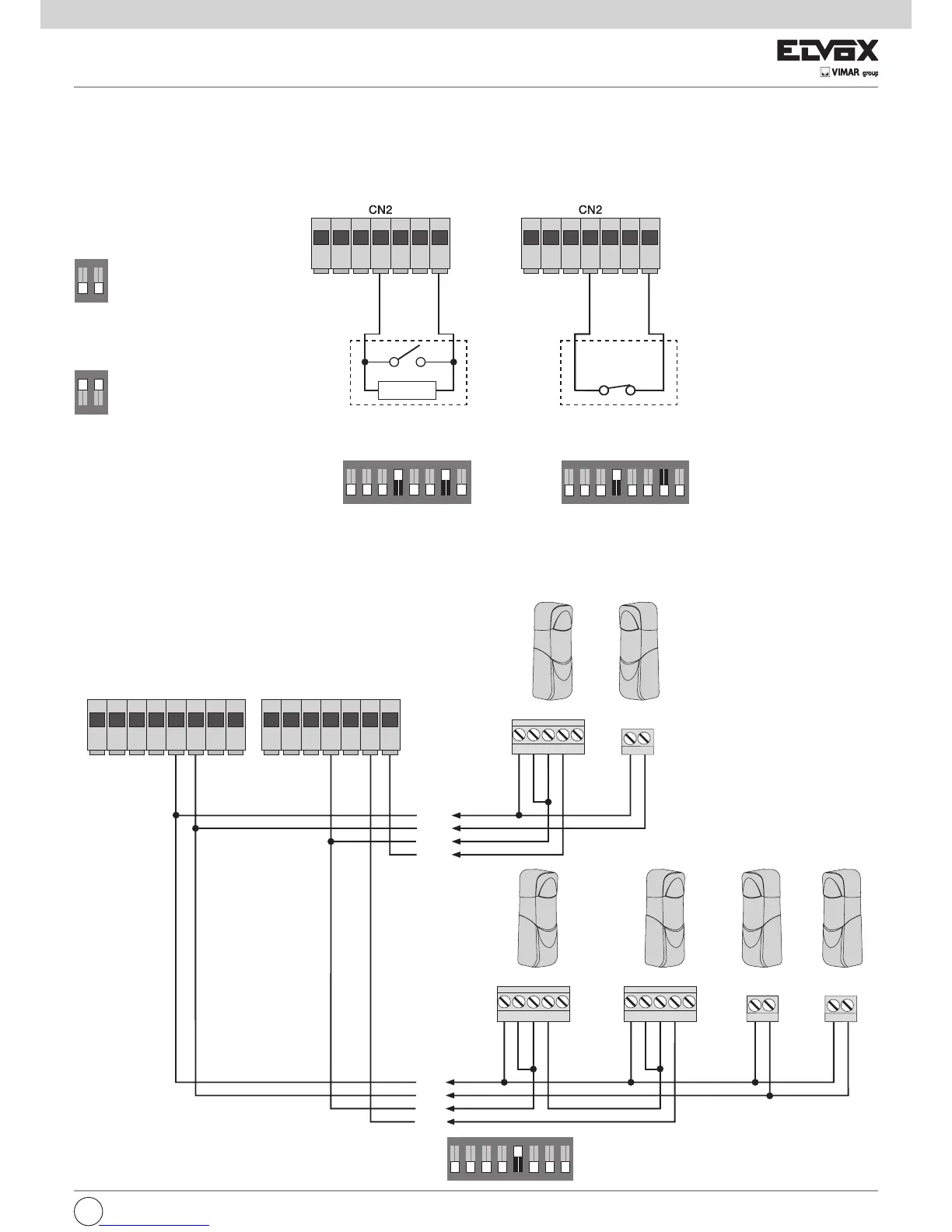

Collegamento bordo a SwitchCollegamento bordo sensibile resistivo
Fig. 8
Fig. 9
I
COM
STPA
STPA come
fotocellula interna
COM
FOTO
Ingresso STPA come bordo resi-
stivo a 8,2 KΩ, portare il dip switch
1-4 e 1-7 in posizione ON
13 14 15 16 17 18 19 13 14 15 16 17 18 19
Esempio DIP in posizione ON:
Esempio DIP in posizione OFF:
Ingresso STPA come bordo a switch elettro-
meccanico, portare il dip switch 1-4 in posizione
ON e il dip-switch 1-7 in posizione OFF
8,2 KΩ
