Entrematic Ditec NeoS - 4 Installazione Tipo

10
IP2160IT - 2017-04-12

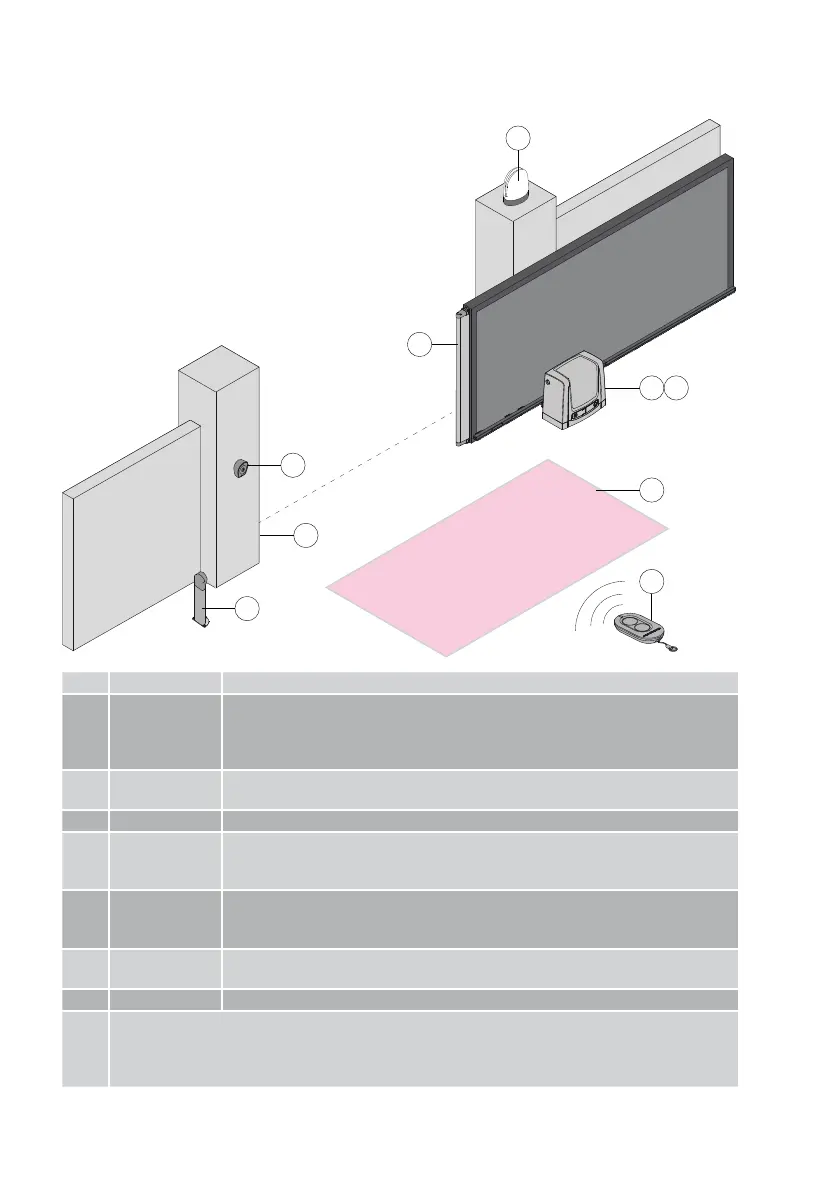

4. Installazione tipo
Rif. Codice Descrizione
1 NES300
NES400
NES600
NES1000
Motoriduttore 300 kg con quadro elettronico
Motoriduttore 400 kg con quadro elettronico
Motoriduttore 600 kg con quadro elettronico
Motoriduttore 1000 kg con quadro elettronico
2 ZEN2 / ZEN4
ZEN2C / ZEN4C
Radiocomando
3 FL24 Lampeggiante
4 XEL5
LAN4
GOL4M
Selettore a chiave
Tastiera
Tastiera radio
5 LIN2
XEL2
LAB4
Fotocellule
Fotocellule IP55
6 SOFA-SOFB
GOPAV
Costa di sicurezza
Sistema radio per bordi sensibili
7 LAB9 Rilevatore a spira magnetica per controllo passaggio
A Collegare l’alimentazione ad un interruttore onnipolare di tipo omologato con distanza d’apertura dei
contatti di almeno 3 mm (non fornito).
I collegamenti alla rete e ai conduttori a bassa tensione (230 V) devono avvenire su canala indipenden-
te e separata dai collegamenti ai dispositivi di comando e sicurezza (SELV = Safety Extra Low Voltage).
1 A
4
7
2
6
3
5
5
