Entrematic Ditec NeoS - Instalación del Motorreductor

110
IP2160ES - 2017-04-12

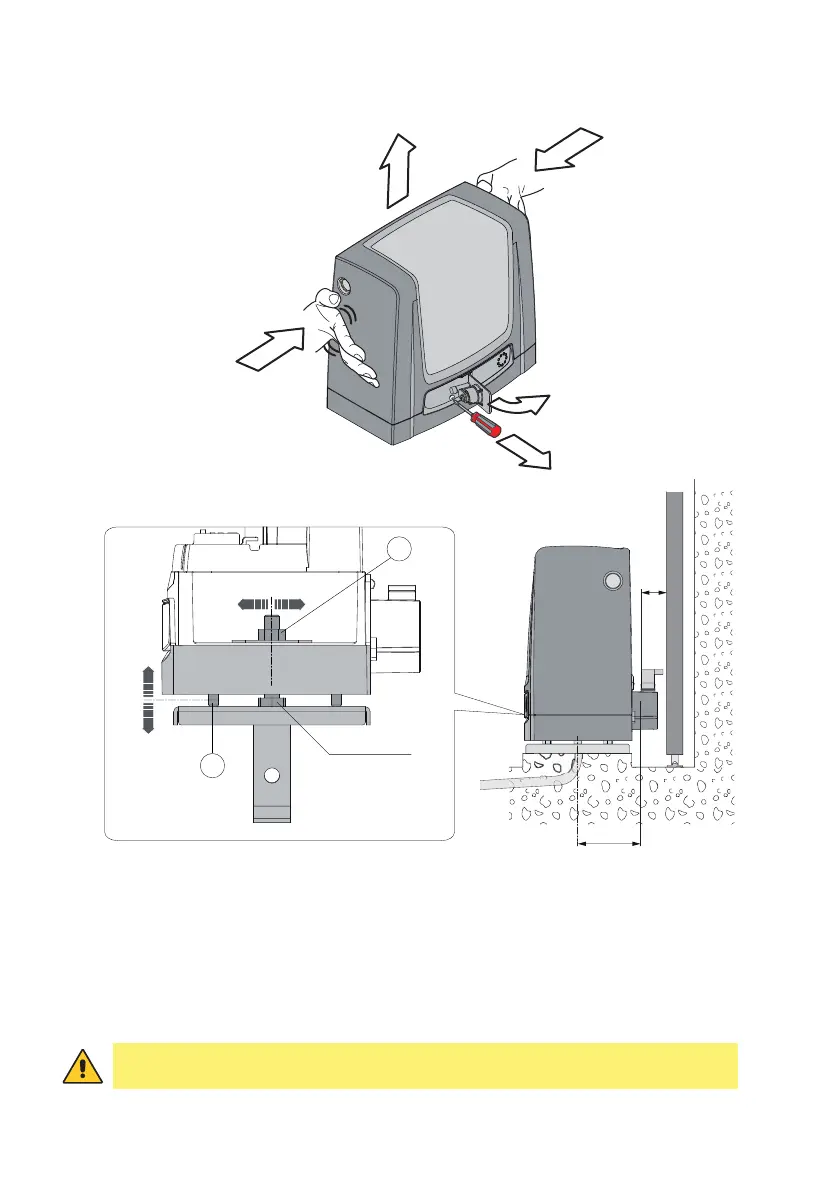

- Desbloquee el motorreductor [1] (véanse las INSTRUCCIONES DE USO). Desenrosque el tornillo
frontal [2], quite el cárter presionando lateralmente [3-4].
- Proceda a la colocación del motorreductor en la placa de base.
- Regule el motorreductor en horizontal haciendo que se deslice por las ranuras del bloque del
reductor, en vertical con los cuatro tornillos de nivelación [A].
NOTA: en la regulación vertical, mantenga el motorreductor ligeramente elevado respecto de la
placa de base para permitir la fijación de la cremallera y eventuales regulaciones posteriores.
- Realice las regulaciones, fije el motorreductor con los tornillos [B].
7.3 Instalación del motorreductor
ATENCIÓN: El motorreductor debe estar debidamente levantado del suelo para evitar
inundaciones.
X
105
-15 +10
±5
A
B
M12-low type
M12
3
3
2
4
1
