Entrematic Ditec NeoS - Predisposizione Piastra DI Base

13
IP2160IT - 2017-04-12

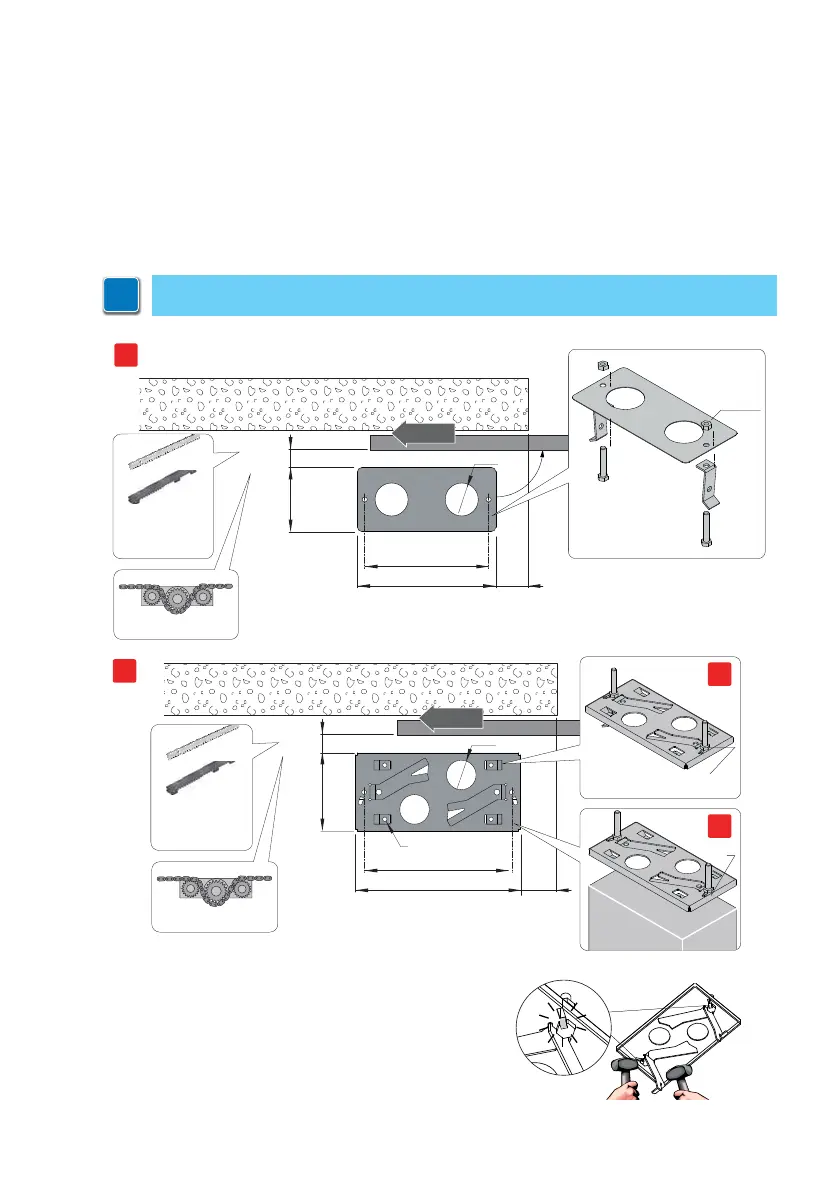

7.2 Predisposizione piastra di base
[1] Inserire le zanche di ancoraggio sulla piastra di base e fissarle con i dadi in dotazione.
[2] Inserire le viti nella piastra di base bloccandole con i dadi, successivamente piegare la linguetta
metallica per evitare la fuoriuscita della vite.
Estrarre le zanche preformate verso il basso, aiutandosi con un martello, per garantire un
corretto ancoraggio al calcestruzzo.
- Predisporre una piazzola di cemento con annegate le zanche di ancoraggio e la piastra di base,
che dovrà essere in bolla e pulita, rispettando le misure indicate in figura.
i
NOTA: se la piazzola in cemento è già presente, è possibile fissare la piastra di base [2]
utilizzando tasselli M8 non di nostra fornitura.
OPENING
160
X+25 [*]
70[**]
min
40 [**]
Ø80
90°
300
335
1
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
M12
low type
OPENING
160
X+25 [*]
70 [**]
Ø60
Ø9
min
40[**]
300
340
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
1
2
2a
2b
NES100PSU
M12-low
type
M12
low type
