7.2 Die Grundplatte vorbereiten

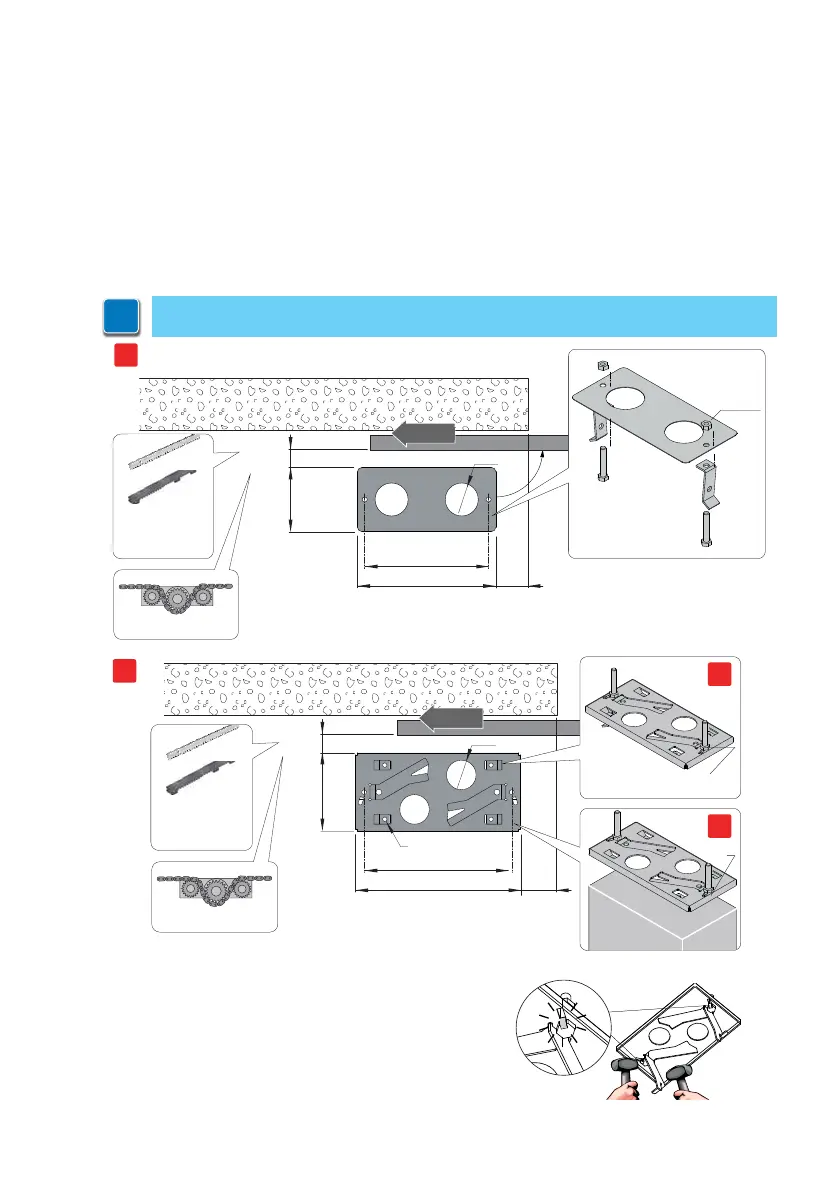

[1] Die Verankerungskrampen auf der Grundplatte einsetzen und sie mit den mitgelieferten Muttern
befestigen.
[2] Die Schrauben in die Grundplatte einsetzen und mit den Muttern arretieren, danach die Me-
talllasche umbiegen, damit die Schraube nicht austreten kann.
Die vorgeformten Krampen mithilfe eines Hammers nach unten ziehen, damit eine ordnungs-
gemäße Verankerung am Beton gewährleistet ist.
- Eine Zementfläche vorbereiten und die Verankerungskrampen und die Grundplatte darin
einzementieren. Die Platte muss waagerecht und sauber sein. Dabei die auf der Abbildung
angegebenen Abmessungen einhalten.
i
ANMERKUNG: Ist die Zementfläche bereits vorhanden, kann die Grundplatte [2] mithilfe
von M8 Dübeln, die nicht im Lieferumfang enthalten sind, befestigt werden.
