7.2 Predisposição da chapa de base

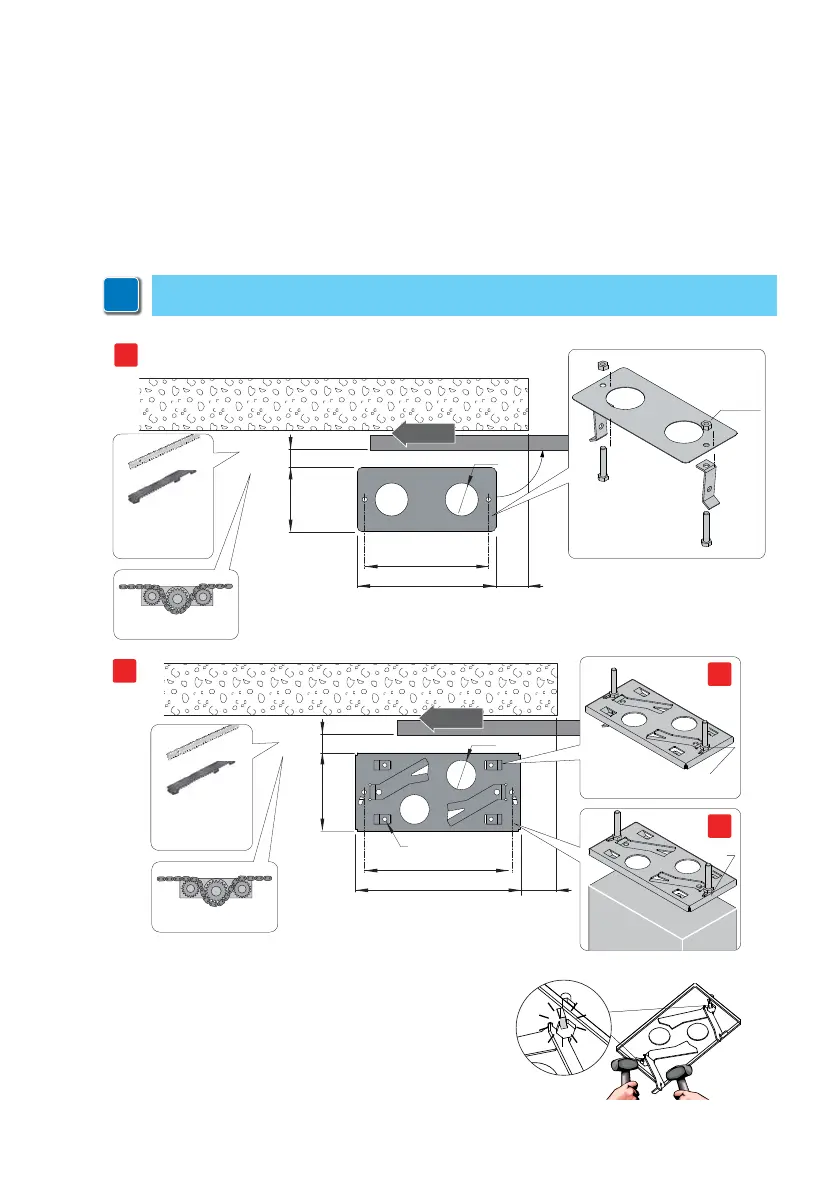

[1] Introduza os grampos de fixação na chapa de base e fixe-os com as porcas em dotação.
[2] Introduza os parafusos na chapa de base e fixe-os com as porcas, depois dobre a lingueta de
metal para impedir a saída do parafuso.
Extraia os grampos preformados para baixo, com o auxílio de um martelo, para garantir uma
fixação correcta ao concreto.
- Predisponha una plataforma de concreto onde introduzir os grampos de fixação e a chapa de
base, que deverá estar em nível e limpa, respeitando as medidas indicadas na figura.
i
NOTA: se a plataforma de concreto já estiver presente, é possível fixar a chapa de base
[2] utilizando buchas M8 não fornecidas por nós.
