Entrematic Ditec NeoS - 4 Installationsbeispiel

82
IP2160DE - 2017-04-12

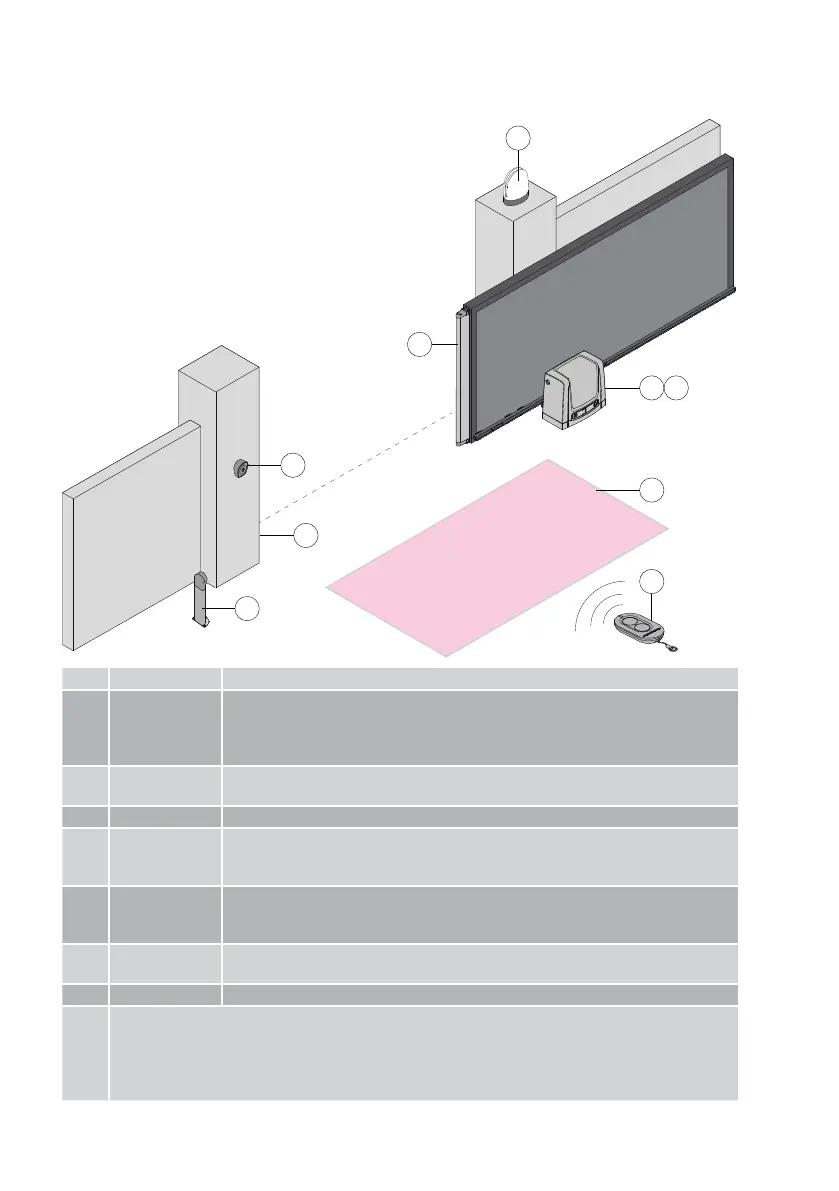

4. Installationsbeispiel
Bez. Code Beschreibung
1 NES300
NES400
NES600
NES1000
Getriebemotor 300 kg mit elektronischer Schaltung
Getriebemotor 400 kg mit elektronischer Schaltung
Getriebemotor 600 kg mit elektronischer Schaltung
Getriebemotor 1000 kg mit elektronischer Schaltung
2 ZEN2 / ZEN4
ZEN2C / ZEN4C
Funkfernsteuerung
3 FL24 Blinklicht
4 XEL5
LAN4
GOL4M
Schlüsselwählschalter
Tastatur
Funktastatur
5 LIN2
XEL2
LAB4
Lichtschranken
Lichtschranken IP55
6 SOFA-SOFB
GOPAV
Kontaktleiste
Funksystem für Kontaktleisten
7 LAB9 Schleifenauswerter für Durchgangskontrolle
A Die Stromversorgung an einen allpoligen zertifizierten Schalter mit Mindestöffnungsabstand der Kon-
takte von 3 mm anschließen (nicht mitgeliefert).
Der Anschluss an die Netzversorgung und an die Niederspannungsleiter (230 V) muss über einen
unabhängigen und von den Anschlüssen der Steuer- und Sicherheitseinrichtungen getrennten Kanal
erfolgen (SELV = Safety Extra Low Voltage).
1 A
4
7
2
6
3
5
5
