Entrematic Ditec NeoS - Funcionamiento con Codificador; Instalación y Ajuste de Los Interruptores de Fin de Carrera Magnéticos

112
IP2160ES - 2017-04-12
7.5 Funcionamiento con codificador virtual
7.6 Instalación y regulación de los interruptores de fin de carre-
ra magnéticos
Los motorreductores NEOS no requieren interruptores de fin de carrera, ya que están provistos
de codificador virtual.
Se deben instalar necesariamente los retenes de tope mecánicos de apertura y de cierre.
La cancela ralentiza automáticamente cuando se acerca a los retenes de tope.
ATENCIÓN: cuando llega al tope de apertura o de cierre, la cancela realiza una breve maniobra de
inversión de marcha para facilitar el desbloqueo manual del motorreductor.
Para la instalación del kit de fin de carrera, consulte el manual Nes100FCM.

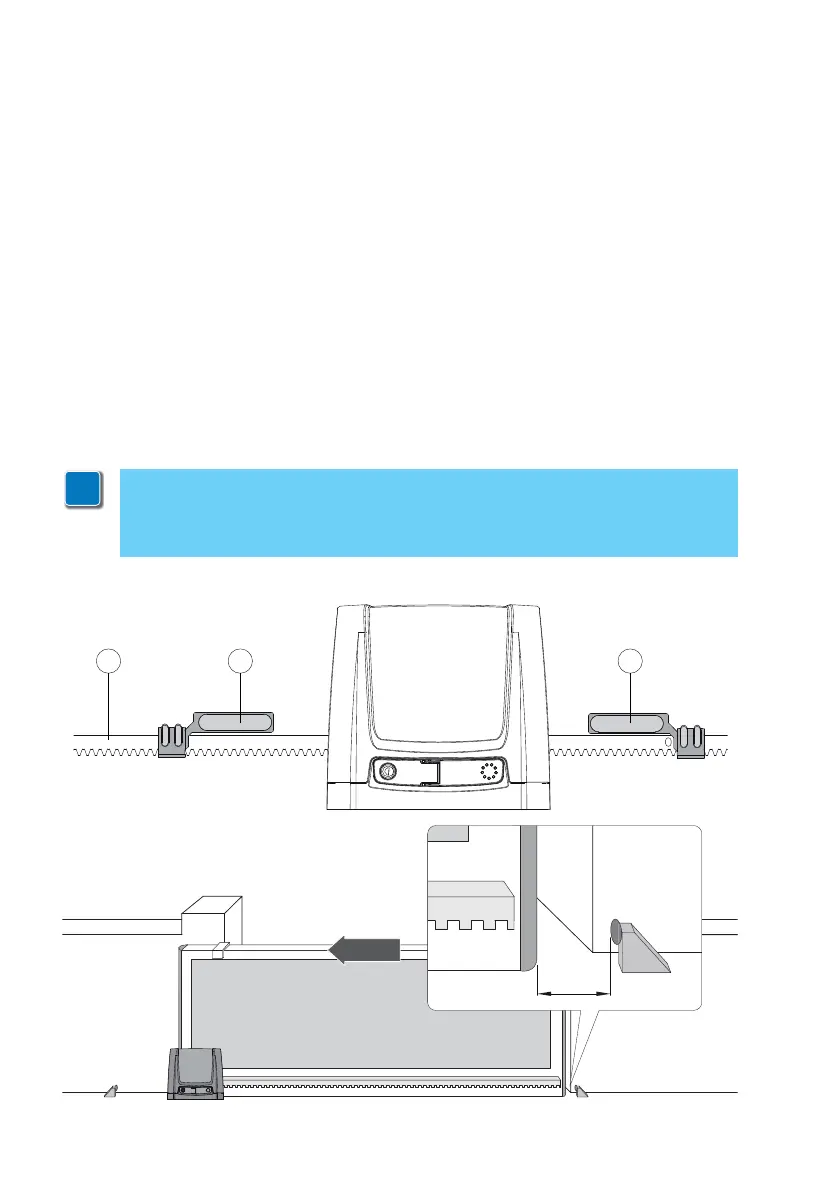

- Lleve manualmente la hoja a la posición de apertura y fije los estribos de fin de carrera [A] y
[B] en la cremallera [C]. Repita la operación con la hoja en posición de cierre.
- Regule, después de realizar algunas maniobras, la posición de los estribos de fin de carrera [A]
y [B] de modo que la cancela se pare aproximadamente 20 mm antes de los topes mecánicos
de apertura y de cierre.
i
El kit de fin de carrera es opcional y se utiliza para detener la cancela antes de los topes
mecánicos de apertura y de cierre.
En presencia de interruptores de fin de carrera, la fase de ralentización se realiza con
corriente regulada para superar la eventual fricción presente.
OPENING
~20
A BC
