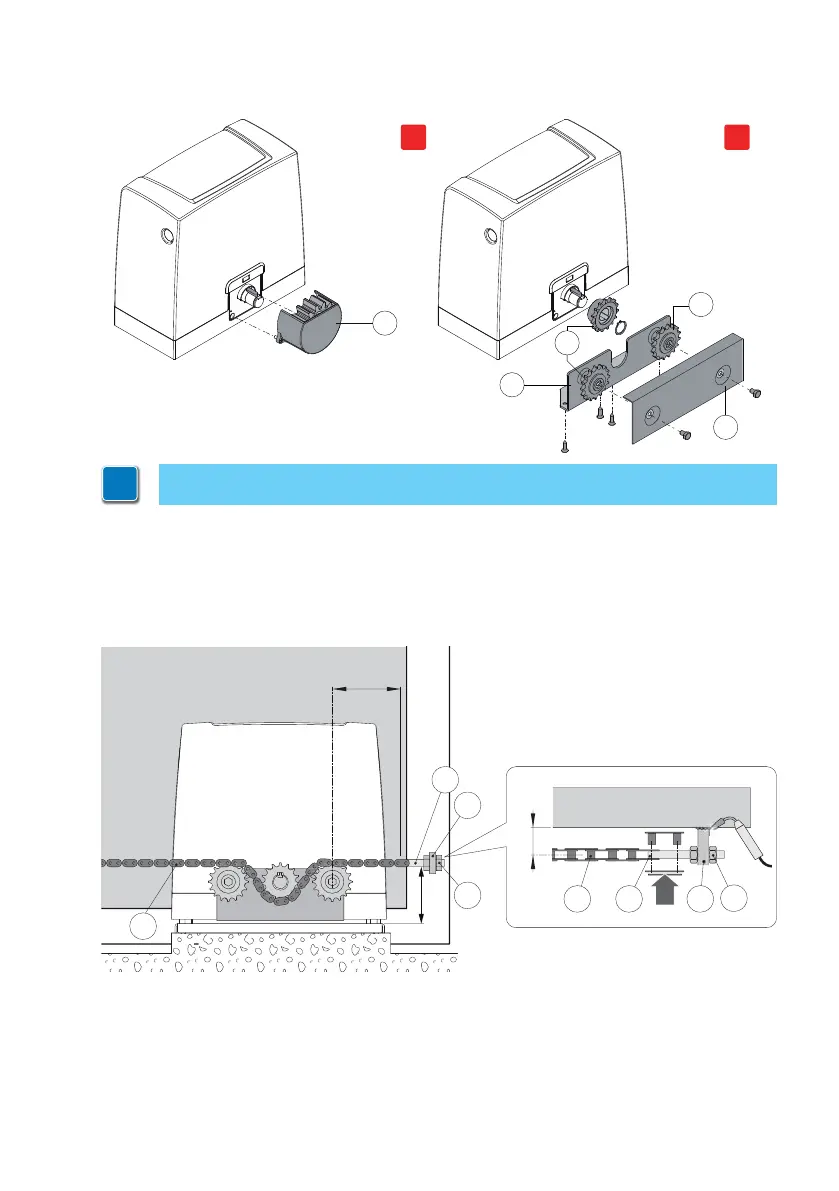

- Desbloquee el motorreductor (ver instrucciones de uso).
- [1] Retire el piñón [12].
- [2] Fije la placa portapiñones [A] en el motorreductor.
- Introduzca los piñones [B] como se indica en la figura.
- [3] Pase manualmente la cadena entre los piñones.
- Fije la placa de cobertura [C].
2
A
B
B
C
NOTA: Instale el kit de tracción de la cadena antes de fijar el motorreductor a la placa
de base.
7.7 Instalación kit tracción de cadena
i
- Coloque manualmente la hoja en posición de apertura y fije los estribos [D] en la hoja como
se indica en la figura.
- Conecte la cadena [E], montada anteriormente en el motorreductor, al tirante [F] y fíjela en el
estribo [D].
- Fije el estribo [D] en el lado opuesto de la cancela. Conecte la cadena [E] al tirante [F] y fíjela
en el estribo [D] (corte la cadena sobrante).
min 50
40
90
E F D
G
E
F
G
D
