Entrematic Ditec NeoS - Installation des Getriebemotors

86
IP2160DE - 2017-04-12

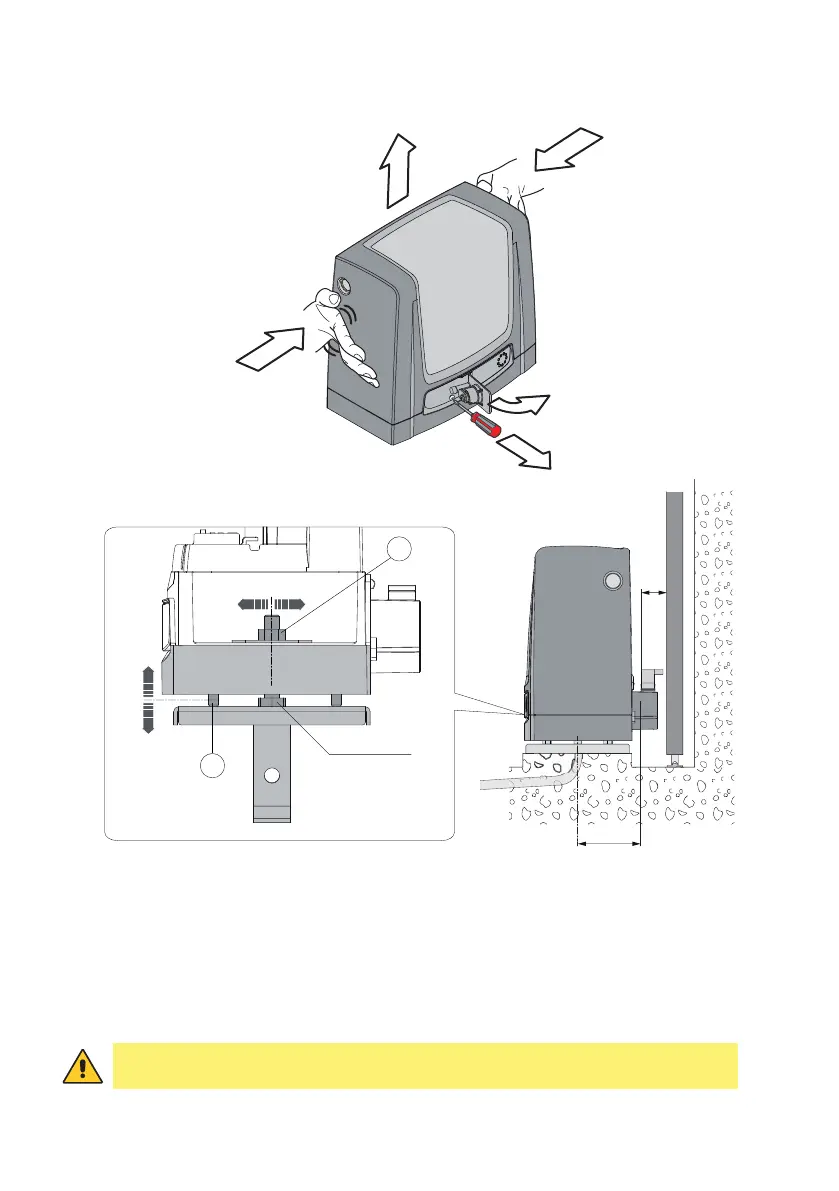

- Den Getriebemotor [1] entriegeln (siehe GEBRAUCHSANWEISUNG). Die vordere Schraube [2]
ausschrauben und das Gehäuse zur Seite drücken und entfernen [3-4].
- Den Getriebemotor auf der Grundplatte positionieren.
- Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten
lässt und vertikal mit den vier Nivellierungsschrauben [A].
ANMERKUNG: bei der vertikalen Einstellung den Getriebemotor leicht gegenüber der Grund-
platte angehoben halten, um die Befestigung der Zahnstange und eventuelle zukünftige
Einstellungen zu gestatten.
- Nach Beendigung der Einstellungen den Getriebemotor mit den Schrauben [B] arretieren.
7.3 Installation des Getriebemotors
ACHTUNG: Der Getriebemotor muss entsprechend angehoben werden, um eine Über-
schwemmung zu vermeiden.
X
105
-15 +10
±5
A
B
M12-low type
M12
3
3
2
4
1
