Entrematic Ditec NeoS - 8 Conexiones Eléctricas

115
IP2160ES - 2017-04-12
Antes de conectar la alimentación eléctrica, compruebe que los datos de la placa co-
rresponden a los de la red de distribución eléctrica.
En la red de alimentación eléctrica, prevea un interruptor/seccionador omnipolar con
distancia de apertura de los contactos igual o superior a 3 mm.
Verifique que antes de la instalación eléctrica haya un interruptor diferencial y una protección
de sobrecorriente adecuados.
Para la alimentación, utilice un cable eléctrico tipo H05RN-F 3G1,5 y conéctelo en los bornes
L (marrón), N (azul), (amarillo/verde), presentes dentro del automatismo.
NOTA: la sección del hilo debe ser al máximo de AWG14 (2 mm
2
).
Pele el cable de alimentación solamente a la altura del borne y fíjelo mediante el correspondiente
sujetacables (véase la ref. B). A efectos de los requisitos esenciales de las Normas vigentes,
vuelva a cerrar la tapa una vez efectuadas las conexiones con el borne.
Las conexiones a la red de distribución eléctrica y a otros eventuales conductores de baja ten-
sión (230 V), en el tramo de fuera del automatismo se deben realizar en un canal independiente
y separado del canal de las conexiones a los dispositivos de mando y seguridad (MBTS = Muy
Baja Tensión de Seguridad).
La canaleta debe penetrar unos centímetros dentro del automatismo a través de los orificios
presentes en la placa de base.
Asegúrese de que no haya bordes cortantes que puedan dañar el cable de alimentación.
Asegúrese de que los conductores de la alimentación de red (230 V) y los conductores de ac-
cesorios (24 V) estén separados. Los cables deben tener aislamiento doble. Pele los cables a
la altura de los correspondientes bornes de conexión y fíjelos mediante sujetacables (véase la
ref. A) o abrazaderas (no suministradas por nosotros).

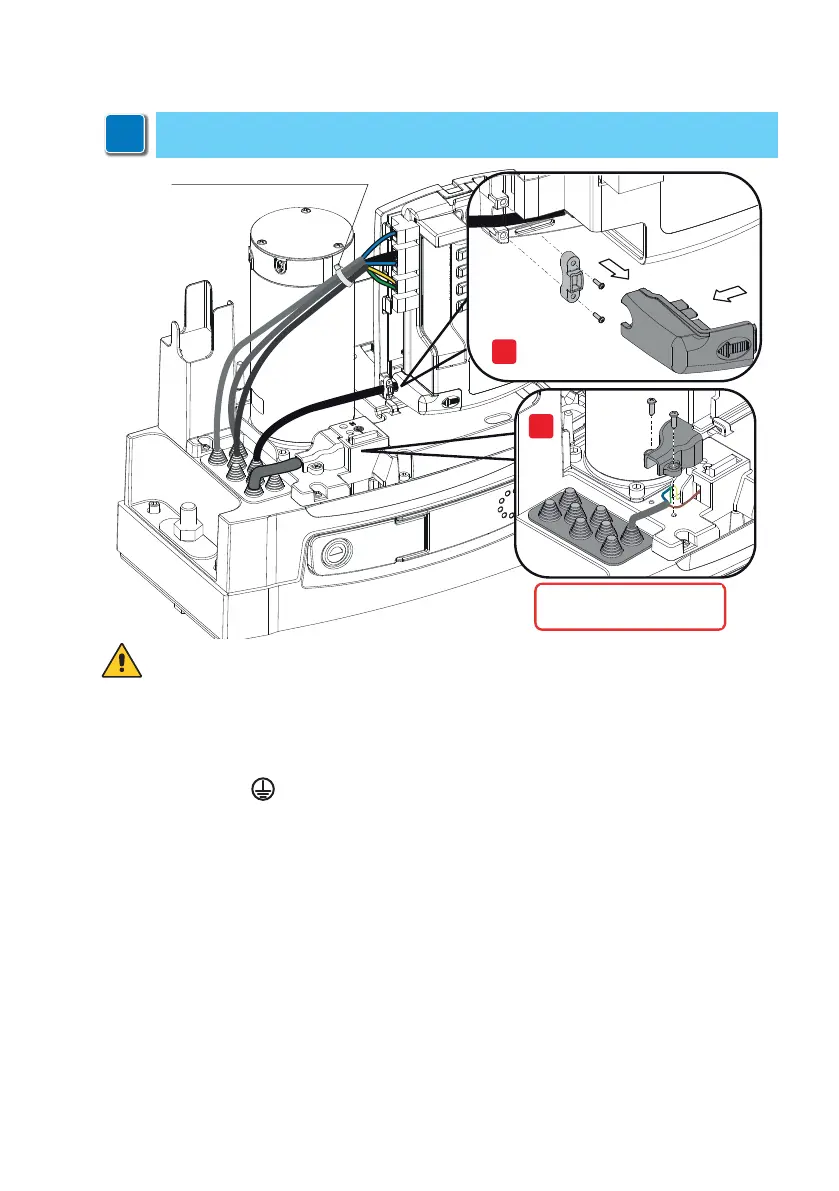

8. Conexiones eléctricas
Assicurarsi che il conduttore
giallo verde sia almeno 30 mm
più lungo dei conduttori marrone e blu
L
N
1
2
A
B
Fascetta non di nostra fornitura
NOTA: las conexiones eléctricas y la puesta en marcha de los motorreductores se ilustran
en los manuales de instalación de los cuadros electrónicos CS12E y CS12M.
i
Compruebe que el conductor amarillo
verde sea al menos 30 mm más largo
que los conductores marrón y azul
Abrazadera no suministrada por nosotros
