- Den Getriebemotor entriegeln (siehe GEBRAUCHSANWEISUNGEN) und das Tor in die Öff-
nungsposition bringen.
- Die Zahnstange auf dem Ritzel auflegen und das Tor manuell verschieben, die Zahnstange
entlang der gesamten Länge befestigen.

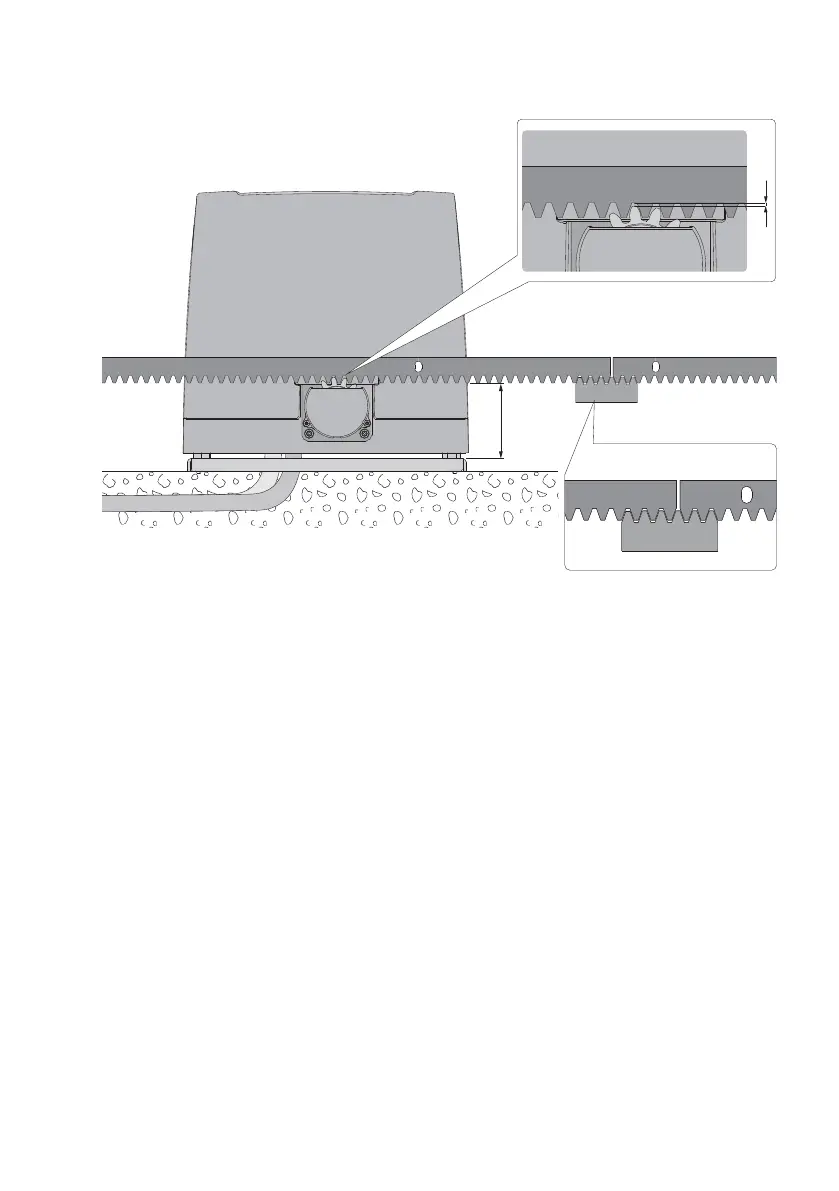

ANMERKUNG: Um die richtige Ausrichtung der Schienen zu erleichtern, ein ausgesondertes Zahn-
stangenteil verwenden und unter der Verbindungsstelle aufstützen, wie in der Abbildung dargestellt.
- Am Ende der Befestigung den Getriebemotor vertikal so einstellen, dass ein Spiel von zirka
2-3 mm zwischen Ritzel und Zahnstange besteht.
- Den Getriebemotor endgültig befestigen.
- Die Zahnstange und den Ritzel nach der Montage leicht schmieren.
Manuell sicherstellen, dass das Tor gleichmäßig und reibungsfrei gleitet.
7.4 Installation der Zahnstange
2÷3
95
