Euphonix System 5 Installation Guide System 5 Components
47

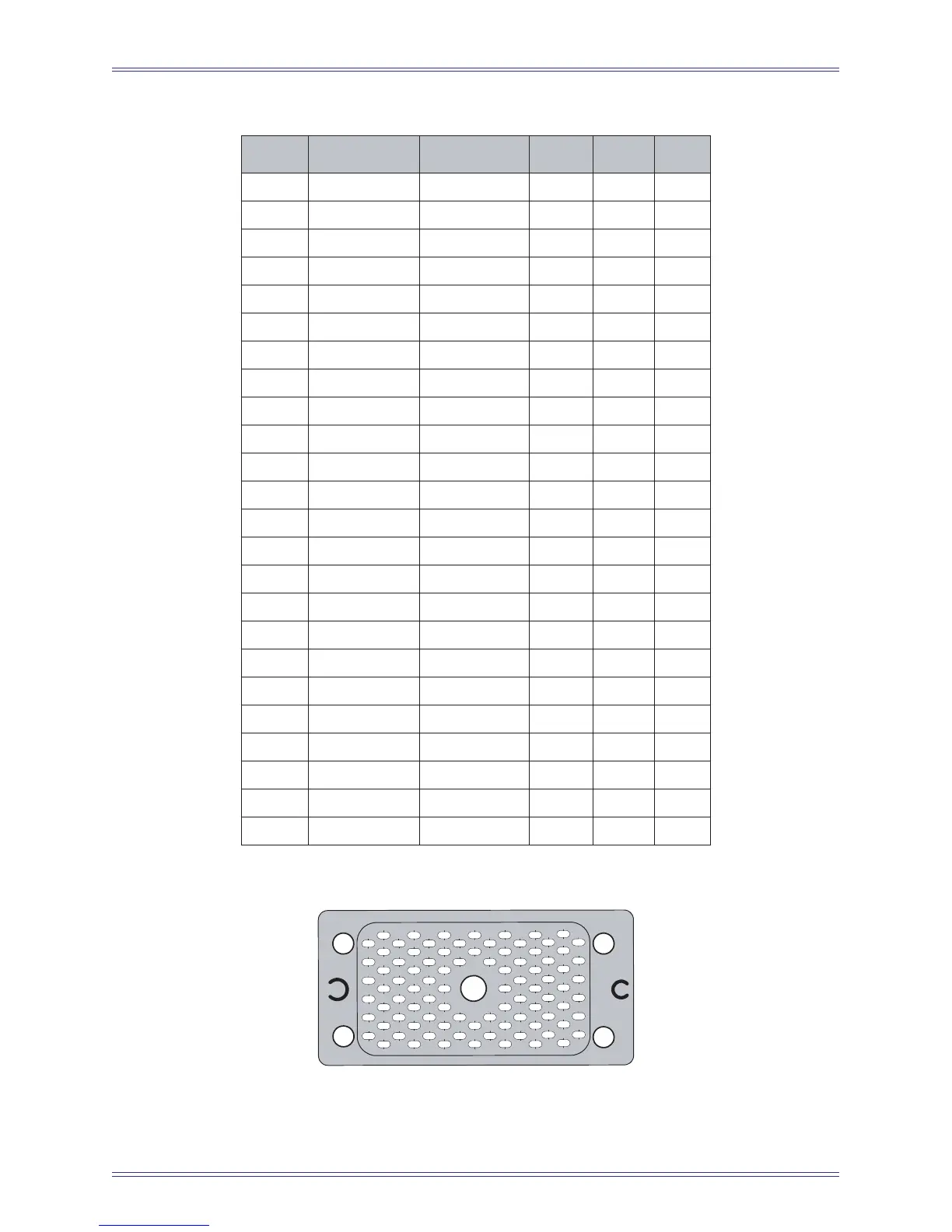

Table 3-3 In 2 Elco 90 Pinout
Figure 3-11 Elco 90 Connector, rear view
Crk # Designator 24 X 32 High Low Gnd
1L3 A H R
2L4 B J S
3L5 C K T
4L6 D L U
5 L7 Cntrl Rm (Sr) E M V
6L8 F N W
7L9 X AE AM
8 L10 Cntrl Rm (Ri) Y AF AN
9 L11 Mon A (L) Z AH AP
10 L12 Mon A (C) AA AJ AR
11 L13 Mon A (R) AB AK AS
12 L14 Mon A (Sl) AC AL AT
13 L15 Mon A (Sr) BJ BS BY
14 L16 Mon A (B) BK BT BZ
15 L17 Mon A (Li) BL BU CA
16 L18 Mon A (Ri) BM BV CB
17 L19 Mon B (L) BN BW CC
18 L20 Mon B (R) BP BX CD
19 L21 Mon C (L) CF CN CW
20 L22 Mon C (R) CH CP CX
21 L23 Mon D (L) CJ CR CY
22 L24 Mon D (R) CK CS CZ
23 L1 Solo (L) CL CT DA
24 L2 Solo (R) CM CU DB
A
B
Cntrl Rm (L)
Cntrl Rm (C)
Cntrl Rm (R)
Cntrl Rm (Sl)
Cntrl Rm (B)
Cntrl Rm (Li)
