I
nstalación (continuación)
I
NSTALACIÓN DE PUNTERA
1. C
onecte la tubería de succión en la puntera. Mantenga el
tendido de la tubería horizontal lo más corto posible. Use
cinta Teflón en las roscas macho de la tubería. Es posible
que sean necesarios múltiples puntos de pozo para brindar
agua suficiente a la bomba.
2. Instale una válvula de retención en la tubería horizontal.
La flecha de flujo en la válvula de retención debe apuntar
hacia la bomba.
TU
BERÍA DEL POZO A LA BOMBA
E
l rendimiento de la bomba disminuirá si el diámetro de la tubería
es menor que el tamaño de la entrada de la bomba. Si la instalación
es adecuada, el tamaño de la tubería es igual al tamaño de la entrada.
Para agregar cebado en instalaciones de punto de pozo, instale una
válvula de retención de línea. Asegúrese de que la flecha de flujo de
la válvula de retención apunte hacia la bomba.
El tamaño de la tubería de la bomba a la tubería de descarga de los
cabezales del rociador se debe aumentar para reducir las pérdidas
de presión causadas por la fricción en tendidos largos de tubería:
□ Tendido de hasta 100 pies (30.5 m): Igual tamaño que el
puerto de descarga de la bomba.
□ Tendido de 100 pies a 300 pies (30.5 a 91.4 m): Aumentar
un tamaño de tubería.
□ Tendido de 300 pies a 600 pies (91.4 a 182.9 m): Aumentar
dos tamaños de tubería.
I
NSTALACIÓN DE LA BOMBA/TUBERÍA
Si se está apagando y encendiendo la bomba por presión, se necesita
un interruptor de presión y tanque. Para una instalación e instrucciones
de operación adecuadas, llame a Servicio al cliente.
Use tubería rígida. No use manguera ni tubería plástica. Consulte
“Instalación de tubería de pozo” para obtener más información.
Use solo cinta selladora de rosca de tubería PTFE para compuestos
de junta para hacer todas las conexiones roscadas a la bomba misma.
No use compuestos de junta de tubería en bombas plásticas ya
que pueden reaccionar con el plástico en los componentes de
la bomba.
Asegúrese de que todas las juntas de la tubería en la tubería de succión
sean a prueba de aire así como a prueba de agua. Si la tubería de succión
chupa aire, la bomba no podrá extraer agua del pozo.
1. Emperne la bomba en una base sólida y a nivel.
2. Soporte toda la tubería conectada a la bomba.
3. Coloque de 1-1/2 a 2 capas de cinta Teflón hacia la derecha
(teniendo enfrente suyo el extremo de la tubería) en todas
las roscas macho unidas a la bomba.
4. Apriete a mano las juntas más de 1-1/2 vueltas.
No apriete demasiado.
5. Reemplace el tapón de cebado por un manómetro. Esto
ayudará a dimensionar zonas, a resolver fallas y a seguir
la tabla de rendimiento de la bomba.
N
OTA: Para tendidos largos de tubería horizontal, instale
u
na T de cebado entre la válvula de retención y la boca
d
el pozo, Consulte la figura en la sección Instalación
d
e pozo con caja/cavado para referencia adicional.
Tube
ría de descargaTubería de descarga
Para cabezas de
los aspersores
Para cabezas de
los aspersores

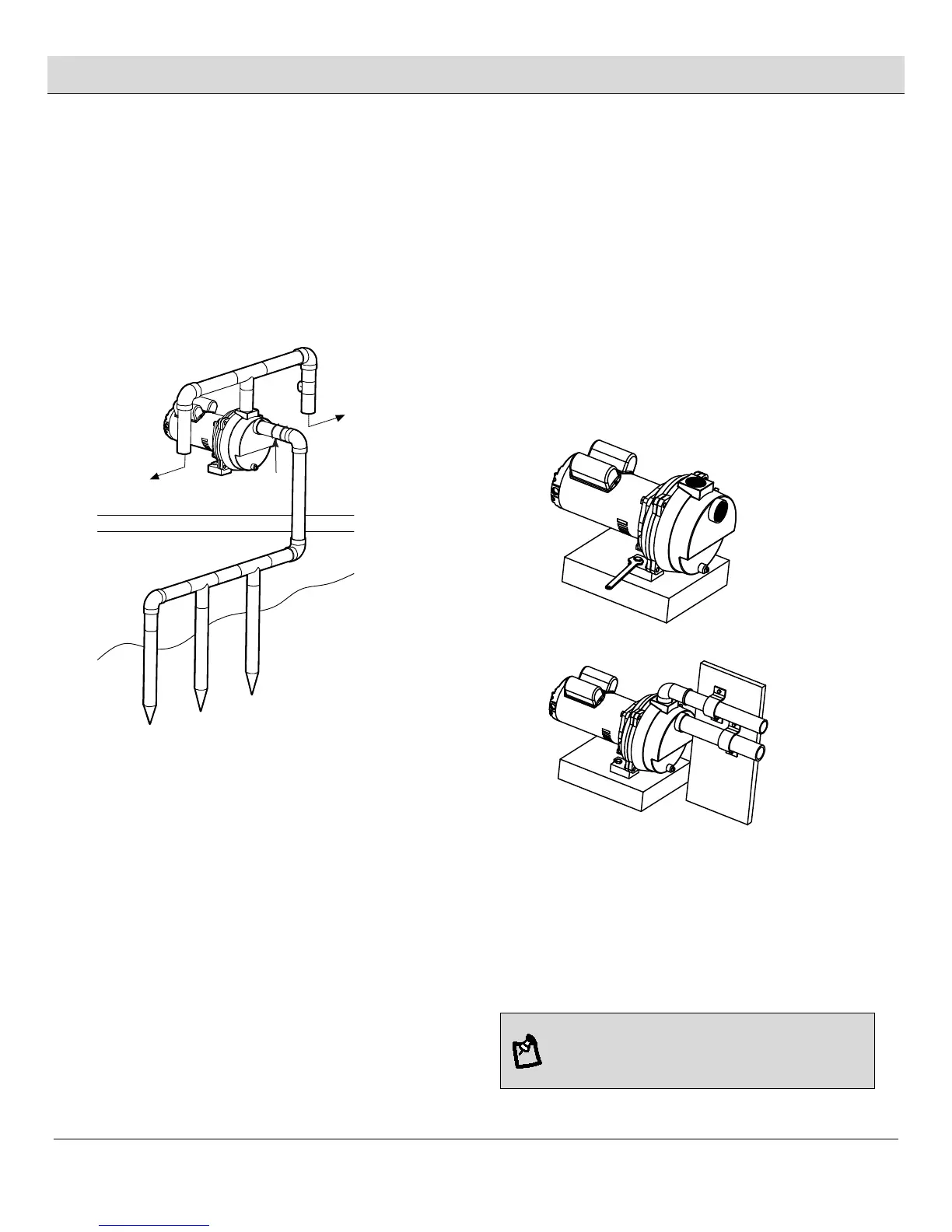

Instalación punto Driven,
múltiples puntos así
Múltiple
así cabezas
6
V
álvula de
retención
