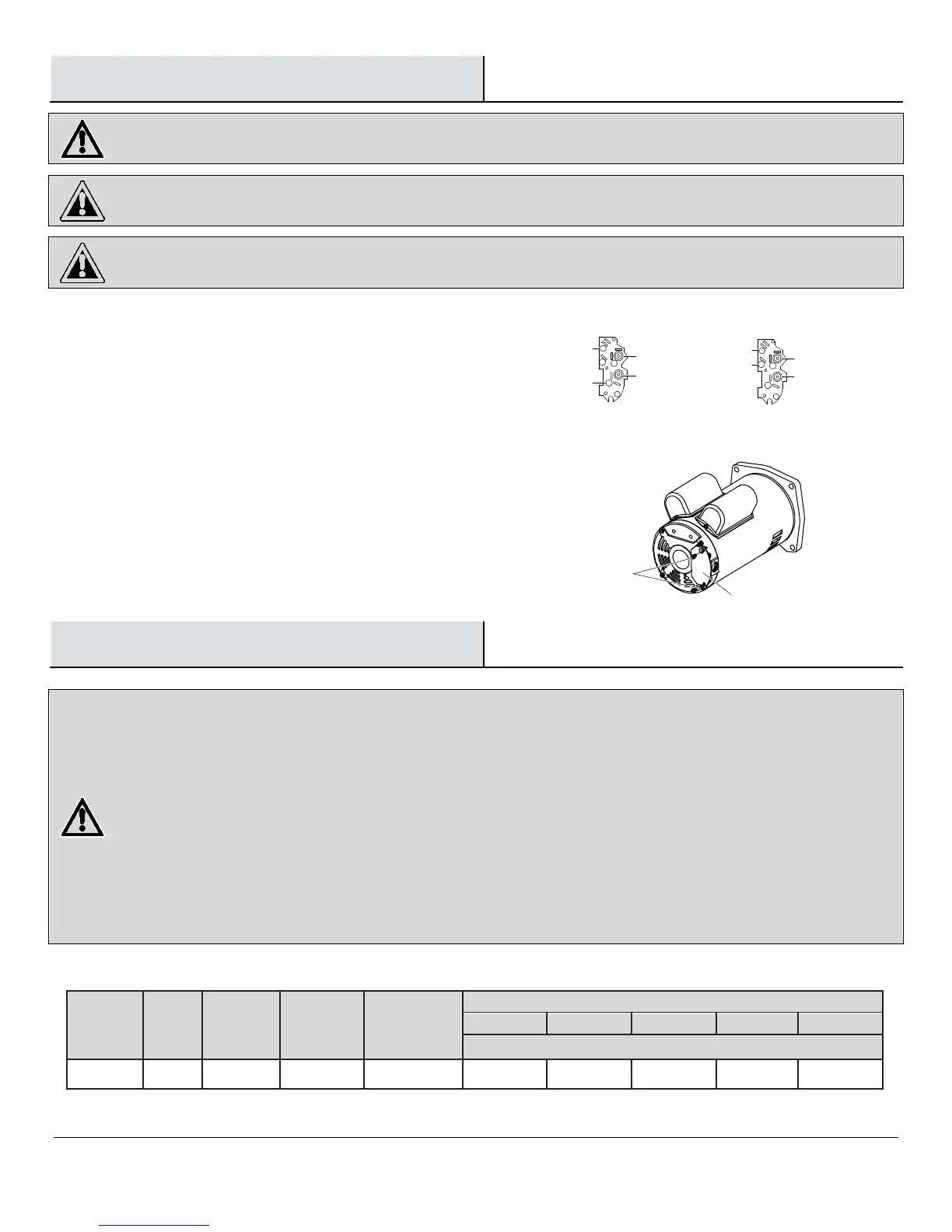

A
justes eléctricos
A
DVERTENCIA: Desconecte la energía antes de trabajar en la bomba, el motor, el interruptor de presión o el cableado.
P
RECAUCIÓN: El motor puede estar caliente. Deje que el motor se enfríe durante 20 minutos después de apagarlo.
P
RECAUCIÓN: La presión del agua se puede acumular en la bomba, tuberías o el tanque. Drene el agua para liberar la presión.
C
ONFIGURACIONES DEL INTERRUPTOR
DEL MOTOR
L
os motores están diseñados para funcionar a 115 voltios o a 230 voltios.
Asegúrese de que la corriente del motor está configurada para que
coincida con la corriente suministrada a su motor de la fuente
de alimentación.
Para asegurarse de que el motor esté ajustado a la configuración
correcta de corriente, retire la cubierta trasera del motor
e inspeccione la conexiones del cableado para asegurarse de
que estén correctamente ajustadas.
C
onexiones del cableado
A
DVERTENCIA: Riesgo de choque eléctrico. Puede dar un choque, quemar o matar.
1. P
ara evitar choques eléctricos peligrosos o fatales, apague la energía al motor antes de trabajar en las
conexiones eléctricas.
2. Conecte a a tierra el motor antes de conectar a la fuente de alimentación eléctrica. No conectar a tierra el motor
pu
ede causar peligro de choques eléctricos severos o fatales.
3. E
l voltaje de alimentación debe estar dentro de +/- 10% del voltaje de la placa de identificación. El voltaje
i
ncorrecto puede ocasionar un incendio o dañar el motor y anular la garantía. Si tiene dudas, consulte con
u
n electricista calificado.
4. Use un tamaño de cable especificado en la Tabla de cableado (abajo). Si es posible, conecte la bomba a un
circuito de derivación aparte sin ningún otro aparato en él.
5. No haga la conexión a tierra a una línea de suministro de gas.
6. H
aga el cableado del motor de acuerdo al diagrama en la placa de identificación del motor.
7. S
i el diagrama de la placa de identificación difiere de los diagramas en esta sección, siga el diagrama de la placa
d
e identificación.
8. Si e
ste procedimiento o los diagramas de cableado le resultan confusos, consulte con un electricista calificado.
TAM
AÑOS RECOMENDADOS DE CABLE Y FUSIBLE PARA 115 Y 230 VOLTIOS
HP
DEL
MOTOR
VOLTS
MAX. AMP.
DE CARGA
FU
SIBLE DE
DE
RIVACIÓN
AMP.
A
WG MÍN.
T
AMAÑO DE
2
DISTANCIA EN PIES DEL MOTOR A LA FUENTE
0-100 101-200 201-300 301-400 401-500
TAMAÑO DE CABLE AWG (mm
2
)
1-1/
2 115/230 20.09/10.05 32/15 10/14 (5.5/2) 6/14 (14/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5)
115V
60HZ115V 60HZ 230V 60HZ
Tornillos de
la placa
Cubierta del
motor Placa
AZUL
BLANCO
3
2
1
4
A
ZUL
BLANCO
3
2
1
4
L
ínea 1
Línea 2
L
ínea 1
Línea 2
7 HOM
EDEPOT.COM
P
óngase en contacto con el 1-844-883-1872 para asistencia adicional.
