Pour libérer la tête de coupe de la position verrouillée vers le bas:
• Appuyez doucement sur la poignée de coupe.
• Retirer la goupille de latête deverrouillage(Fig. 16)et permettez
àla tête de coupe de monter dans sa position supérieure.
Si la libération est dicile:
• Agitez doucement la tête de coupe vers le haut et vers le bas.
• En même temps tournez la goupille de verrouillage de la tête dans le
sens des aiguilles d’une montre et tirez vers l’extérieur.
Remarque:Nous recommandons quelorsque la machine est en cours
d’utilisation, la tête de coupe soit bloquée dans sa position basse avec la
goupille deverrouillage complètement engagée dans son support.

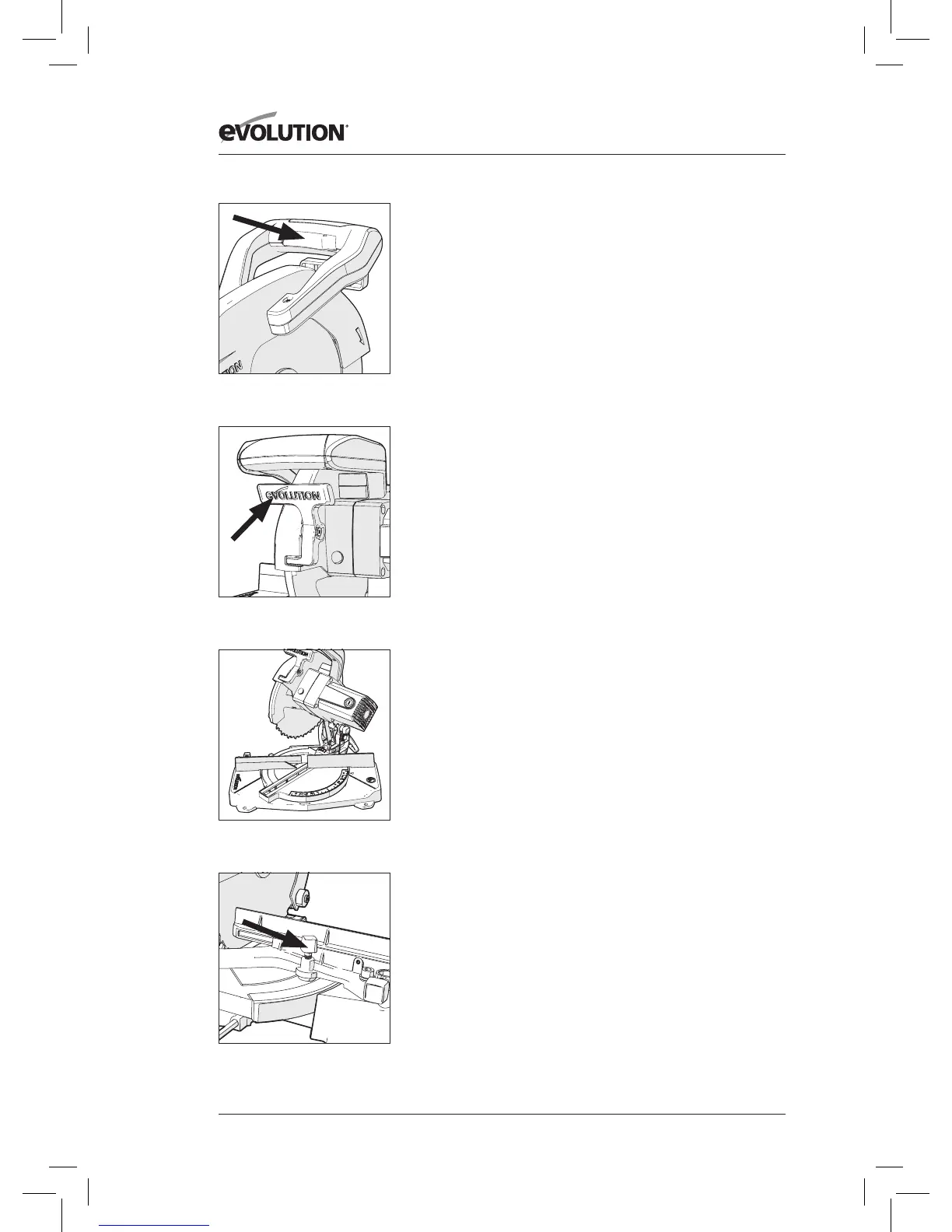

MARCHE/ARRÊT DU MOTEUR (Fig. 17)
L’interrupteur marche / arrêt du moteur est de type sans verrouillage.
Il est positionné à l’intérieur de la poignée de coupe.
• Appuyez sur le bouton pour démarrer le moteur.
• Relâchez le bouton pour éteindre le moteur.
COUPE RÉALISÉE EN TRANCHANT
Ce type de coupe est utilisé principalement pour une coupe de matériel
petite ou étroite.La tête de coupe est doucement poussée vers le bas
pour couper au travers de la pièce à usiner.
• Placez la pièce sur la table et contre le guide et xez-la avec un ou des
serre-joint(s) selon le cas.
• Saisissez la poignée de coupe.
• Allumez le moteur et laissez la lame de scie atteindre sa pleine
vitesse.
• Appuyez sur le levier deverrouillage de la garde inférieure pour
libérer la tête de coupe.(Fig. 18)
• Abaissez la poignée de découpe vers le bas et coupez au travers de la
pièce.
• Laissez la vitesse de la lame faire le travail, il n’y a pas besoin
d’appliquer une pression excessive sur la poignée de coupe.
• Une fois la coupe terminée, relâchez l’interrupteur.
• Laissez la lame arriver à un arrêt complet.
• Laissez la tête de coupe monter dans sa position supérieure, avec la
protection inférieure de la lame recouvrant complètement les dents
de la lame, et la tête de coupe bloquée en position haute, avant de
relâcher la poignée de coupe.
• Retirez la pièce.
COUPE EN BIAIS (Fig. 19)
Le plateau tournant de cette machine peut être tourné de 50°à gauche
ou àdroite de la coupe transversale normale (0°Position onglet). Des
arrêts pré-ajustés sont prévus à 45°, 30°, 22,5°, 15° et 0° sur les côtés
droits et gauches.
Fig. 19
Fig. 20
Fig. 18
Fig. 17
