67
www.evolutionpowertools.com
FR
Desserrez la vis de verrouillage de langle(Fig.20)en tournant dansle
sens contraire des aiguilles d’une montre.
Tournez la table rotative à l’angle désiré.Une échelle goniométrique
d’angle d’onglet est incorpoe dans la table rotative pour aider au
réglage.
Serrez la vis de blocage de langle lorsque l’angle désiré est atteint.
WARNING: It is important (and good practice) to tighten the mitre
locking screw even if a positive stop has been selected.
AVERTISSEMENT:Il est important (et debonne pratique) de serrer
la vis de verrouillage de l’angle même si un arrêt p-ajusté a été
sélectionné.
COUPE BISEAUTÉE - INCLINAISON DE LA TÊTE DE COUPE
Une coupe enbiseau(Fig. 21)est faite avec la table rotative xée à un
angle donglet de 0°.
Remarque:Pour assurer undégagement pour la tête decoupe
enmouvement et pour accueillir le chemin de la lame, il peut être
cessaire d’ajuster la partie supérieure du guide (voir page 16)La tête
de coupe peut être incliné de langle normal de 0°(perpendiculaire à
laposition) à un angle maximum de 45° par rapportà la perpendiculaire
du côté gauche seulement.
Pour incliner la tête de coupe vers la gauche:
Desserrez la vis deblocage debiseau.(Fig. 22)
Inclinez la tête de coupe vers l’angle requis.Une échelle
goniométrique est fournie pour aider à laconguration.(Fig. 23)
Serrez la vis de verrouillage de biseau lorsque l’angle désiré a été
sélectionné.
Lorsque la coupe est terminée:
Relâchez l’interrupteur ON / OFF, mais gardez vos mains en position
et laissez la lame s’arrêter complètement.
Laissez la tête de coupe remonter dans sa position surieure, avec
le protège-lame inférieur complètement déployé avant de retirer
votre/vos main(s).
Remettez la tête de coupe en position perpendiculaire.
Serrez la vis de verrouillage de biseau.
(8.7) COUPE COMBINÉE (Fig. 24)
Une coupe combinée est une combinaison de coupes d’onglet et
enbiseau, utilisées simultanément.Quand une coupe combinée est
cessaire, sélectionnez les positions de biseau et d’angle de coupe
désirés comme décrit précédemment.AVERTISSEMENT:Vériez
toujours que la trajectoire de la lame n’interre pas avec le guide des
machines ou d’autres parties de la machine.Procédez àun «test» avec la
machine déconnece de la source d’alimentation.
Ajustez la partie supérieure gauche du guide si nécessaire.

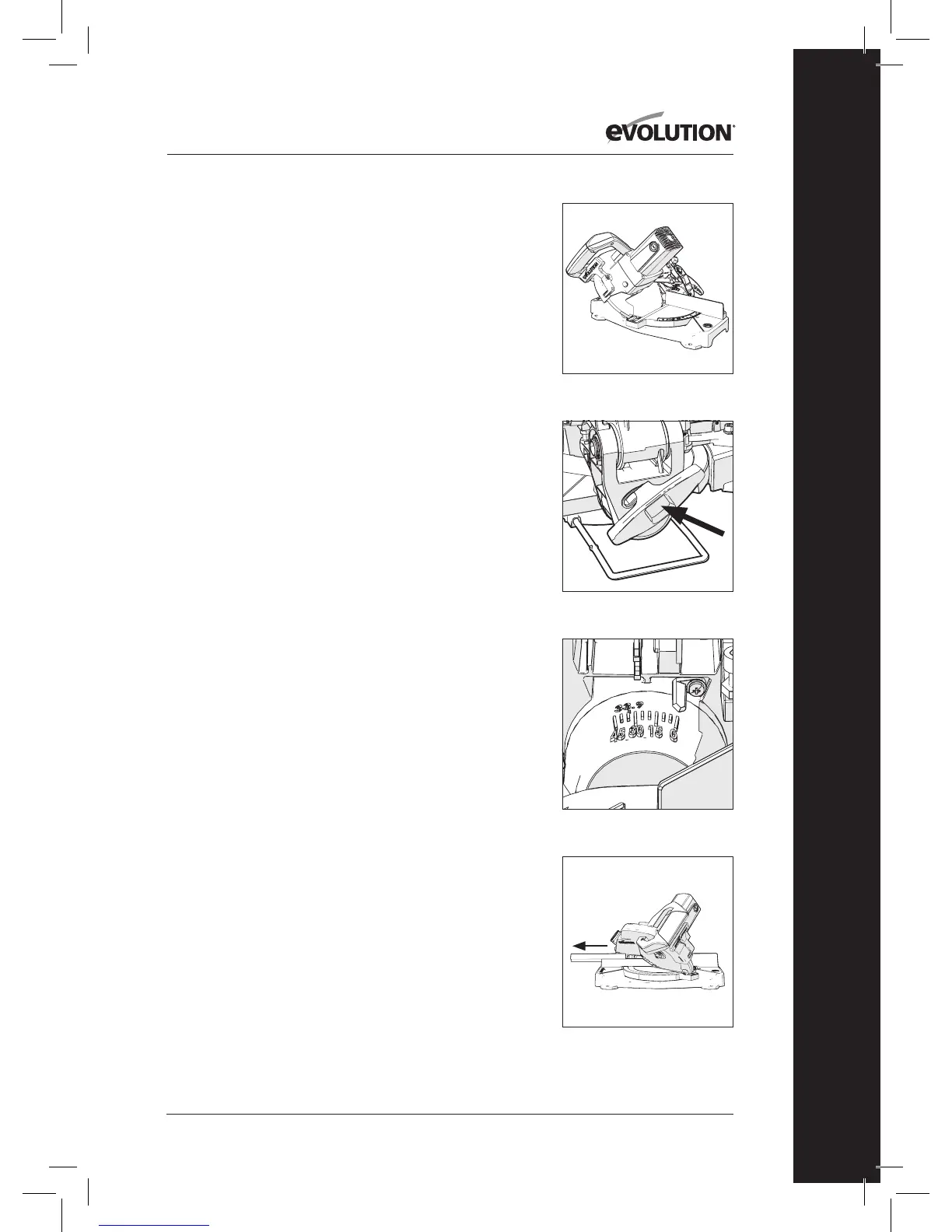

Fig. 21
Fig. 22
Fig. 23
Fig. 24
