63
www.evolutionpowertools.com
FR

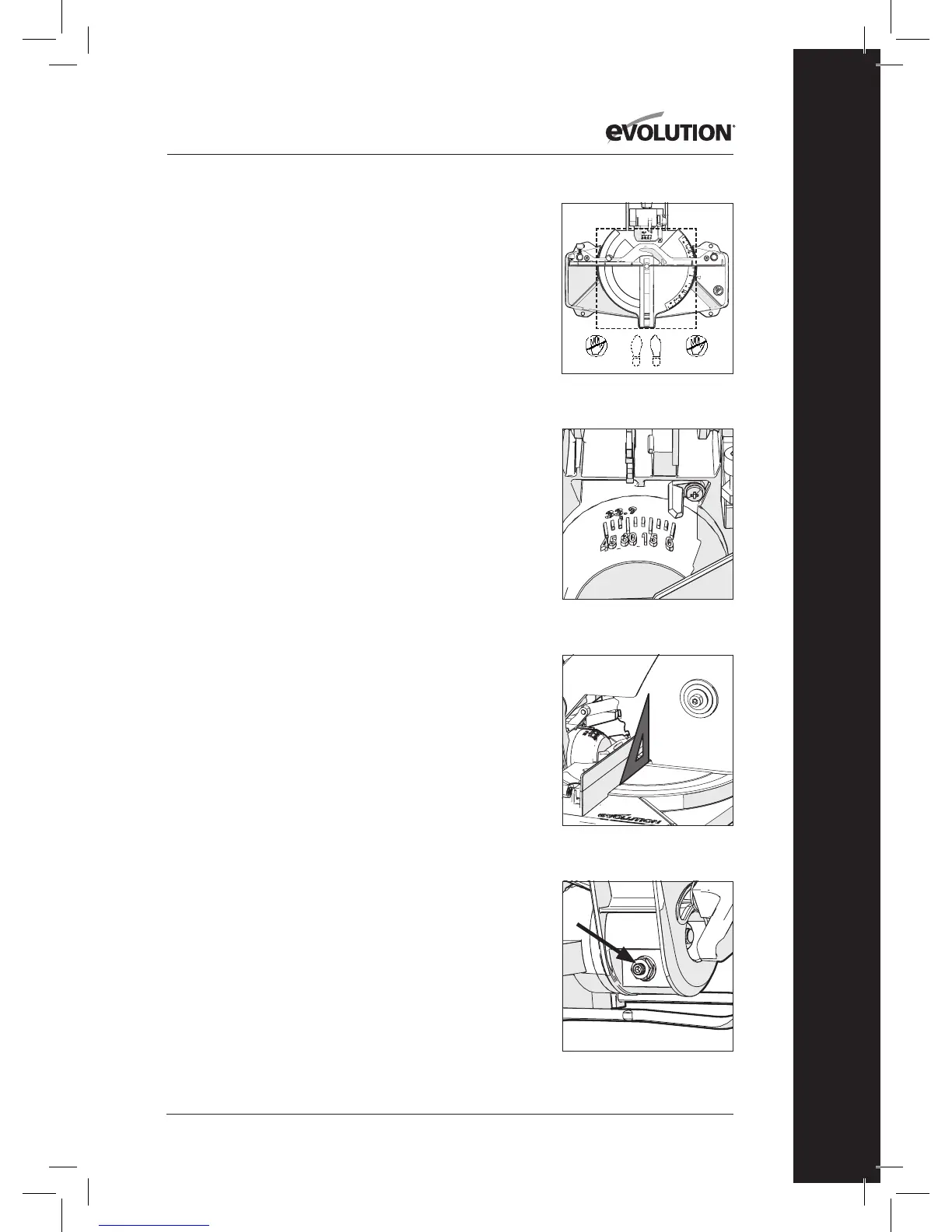

(8.3) POSITIONNEMENT DU CORPS ET DES MAINS FIG. 7
Ne placez jamais vos mains dans la «Zone sans mains» (au
moins à 150mm de la lame).Gardez les mains loin de la
trajectoire de la lame.
Fixez fermement la pièce à la table et contre le guide pour
empêcher tout mouvement.
Utilisez un serre-an si possible, mais vériez qu’il soit pla
de façon à ne pas interrer avec la trajectoire de la lame ou
d’autres parties mobiles de la machine.
Évitez les opérations diciles et les positions des mains où
un glissement soudain pourrait causer à vos doigts ou à une
main de se déplacer dans la lame.
Avant de tenter une coupe, faites un «test» hors tension de
sorte à que vous puissiez voir la trajectoire de la lame.
Gardez vos mains en position jusqu’à ce que l’interrupteur
marche / arrêt de déclenchement ON/OFF ait été relâché et
que la lame soit comptement arrêtée.
(8.4) ANGLES DE RÉGLAGES DE PRÉCISION
Plusieurs contrôles / réglages sont possibles sur cette
machine.Lopérateur aura besoin d’une équerre de 45° / 45° /
90° (non fournie) pour eectuer ces contrôles et ajustements.
AVERTISSEMENT:Les contles / ajustements doivent être
effectuées avec la machine déconnectée de lalimentation électrique.
ANGLES DE BISEAU (0°Et 45°)
0°Réglagede labutée de biseau
Assurez-vous que la tête de coupe soit en position
verrouillée avec la goupille de verrouillage complètement
engagée dans son support.(Voir Fig.16)
Assurez-vous que la tête de coupe soit en position verticale, contre
sa butée et que le pointeur de biseau indique 0°sur l’échelle.(Fig. 8)
Placez l’équerre sur la table avec le bord court contre la
table et l’autre bord court contre la lame (en évitant les
pointes TCT des dents de la lame).(Fig.9)
Si la lame n’est pas à 90 °(en angle droit) avec la table
d’onglet, un réglage est nécessaire.
Desserrez la poignée de verrouillage de biseau et incliner la
tête de coupe vers la gauche.
Desserrez le contre - écrou sur la vis de réglage de langle
de biseau avec une clé de 10 mm et la clé 3mm à tête
hexagonale (non fourni).(Fig. 10)
Utilisez la clé hexagonale pour tourner la vis ou pour ajuster
l’angle de la lame.
Remettez la tête de coupe dans sa position verticale et
revérier l’alignement angulaire contre l’équerre.
Répétez les étapes ci-dessus jusqu’à ce que l’alignement
angulaire correct soit atteint.
Resserrez le réglage de l’angle de biseau avec le contre - écrou.
Fig. 8
Fig. 9
Fig. 10
Fig. 7
No Hands
Zone
