LICHAAMS EN HANDPOSITIONERING (Fig. 7)
Plaats uw handen nooit binnen de ‘No Hands Zone’ (ten minste
150mm afstand van het zaagblad). Houdt uw handen uit de
buurt van het pad van de zaag.
Bevestig het werkstuk stevig tegen de tafel aan en tegen het
hek om bewegingen te voorkomen.
Gebruik een vasthoudklem indien mogelijk, maar controleer dat het
goed gepositioneerd is, zodat het geen interferentie oplevert met
het pad van de zaag of andere bewegende machineonderdelen.
Voorkom vreemde activiteiten en handposities waarbij een
plotselinge beweging er voor kan zorgen dat uw vingers of
hand het zaagblad kan raken.
Voordat u gaat zagen, moet u een ‘Probeerzaag’ uitvoeren
zonder stroom op het apparaat, zodat u kunt kijken of het pad
van de zaag vrij is.
Houdt uw handen in de juiste positie tot de AAN/UIT schakelaar is
omgeschakeld en het zaagblad helemaal is gestopt met draaien.
(8.4)
AANPASSINGEN VAN PRECISIEHOEKEN
Meerdere controles/aanpassingen zijn mogelijk op de machine.
De gebruiker heeft een 45°/45°/90° hoeklineaal nodig (niet
bijgeleverd) om deze controles en aanpassingen uit te voeren.
WAARSCHUWING: Controles/aanpassingen moeten alleen
uitgevoerd worden als de machine is losgekoppeld van de stroom.
AFSCHUINHOEKEN (0° & 45°)
0° Afschuin Stop Aanpassingen
Zorg er voor dat het zaaghoofd in de gesloten naar beneden positie
is, met de vergrendelpin helemaal vast in de houder. (zie Fig.16)
Verzeker dat het zaaghoofd rechtop is, vastzit tegen de stopindicator,
en dat de afschuinaanduiding 0° aanwijst op de schaal. (Fig. 8)
Plaats de hoeklineaal op de tafel met een van de korte hoeken
tegen de tafel aan, en de andere korte hoek tegen het blad aan
(vermijd de TCT tips van de zaagtanden). (Fig. 9)
Als de zaag niet op 90° met de verstektafel is, is aanpassing nodig.
Maak de afschuin-sluithandel los en draai het zaaghoofd naar
de linkerkant.
Maak de moer aan de afschuin hoekaanpassingsbout los met een 10mm
moersleutel en een 3mm inbussleutel (niet meegeleverd). (Fig. 10)
Gebruik de inbussleutel om de moer vast of los te draaien om
de zaaghoek aan te passen.
Herstel het zaagblad naar de rechte positie en controleer de
draaiing opnieuw met de hoeklineaal.
Herhaal bovenstaande stappen totdat de juiste hoekuitlijning is bereikt.
Maak de afschuinhoek-aanpassingsbout stevig vast.

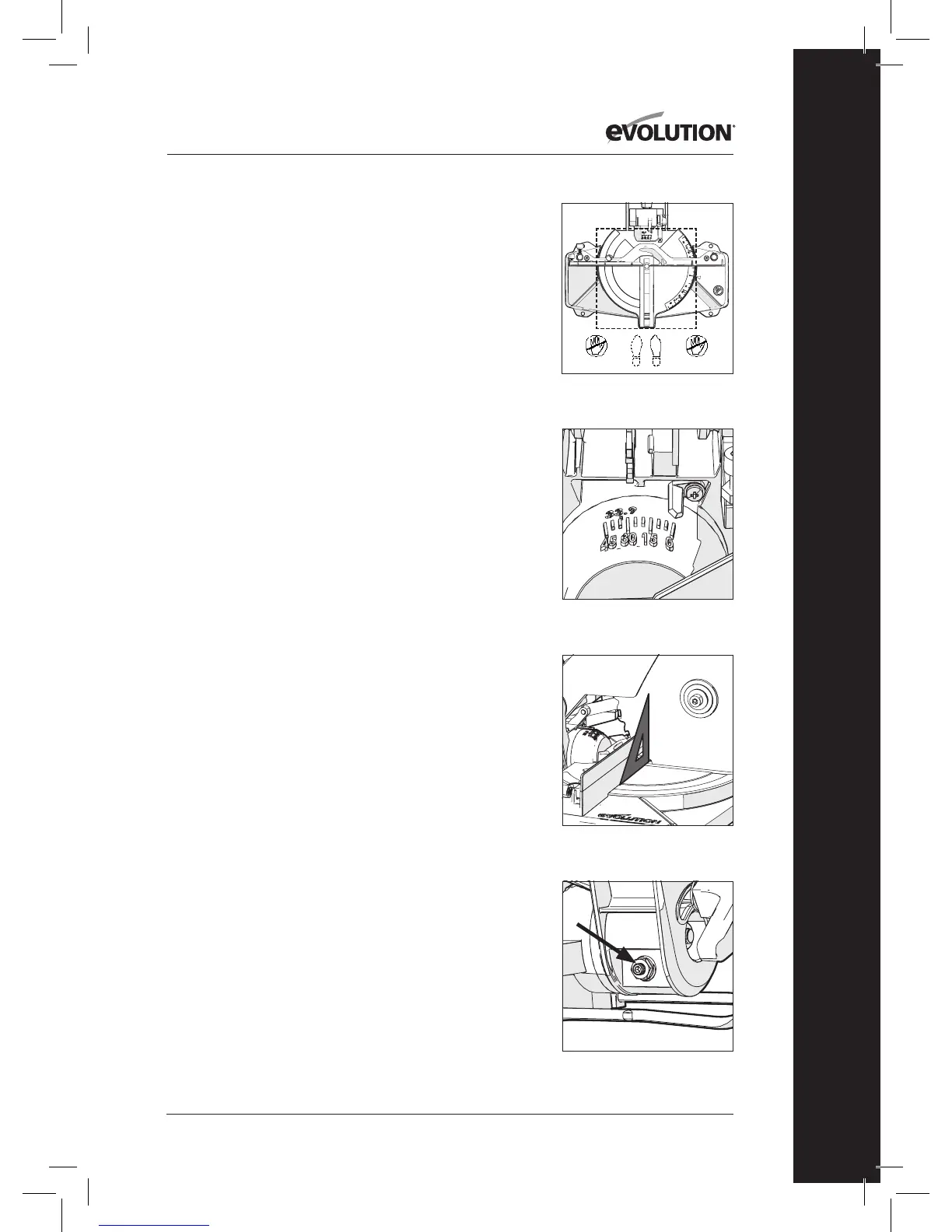

Fig. 8
Fig. 9
Fig. 10
Fig. 7
No Hands
Zone
