68
www.evolutionpowertools.com
(8.8) COUPE DE PIÈCES COURES (Fig. 25)
Avant de couper toute pièce, vériez pour voir si elle est
coure.Si elle est inclie, la pièce doit être positionnée et
coupée comme indiqué.Ne placez pas la pièce de manière
incorrecte ou ne coupez pas la pièce sans le support du guide.
(8.9) RÉCURER LE MATÉRIEL COINCÉ
Éteignez la scie à onglet en relâchant la gâchette.
Laissez la lame arriver à un art complet.
Débranchez la scie à onglets de l’alimentation secteur.
Retirez soigneusement tout matériau coincé dans la
machine.
Vérier létat et le fonctionnement du dispositif de sécurité.
Vériez tout autre dommage à une partie quelconque de la
machine, par exemple la lame.
Faites remplacer les pièces endommagées par un technicien
compétent, et faites eectuer une inspection de sécuri
avant d’utiliser à nouveau la machine.
(8.10) SUPPORT DES PIÈCES LONGUES
L’extrémité libre d’une longue pièce à usiner doit
être supportée à la même hauteur que la table de la
machine.Lopérateur devrait envisager d’utiliser un support de
pièce à distance si jugé nécessaire.
(8.11) INSTALLATION OU RETRAIT D’UNE LAME
Attention:Effectuez cette opération uniquement avec la
machine déconnece du réseau électrique.
Remarque:Il est recommandé que l’opérateur porte
desgants deprotection lors de lamanipulation dela lame,
lors de l’installation ou lors duchangement dela lame de
lamachine.
Figure.26 Attention:Utilisez uniquement deslames
Evolution authentiques ou ces lames spécifiquement
recommandées par Evolution Power Tools et qui sont conçues
pour cette machine.Faites ensorte que la vitesse maximale de
la lame soit supérieure à la vitesse du moteur de la machine.
Remarque:les inserts réducteurs d’alésage de la lame doivent
être utilisés conformément aux instructions du fabricant.
Attention:Le mandrin a un filetage main gauche. Tournez dans
lesens des aiguilles d’une montre pour desserrer.Tournez dans
lesens contraire des aiguilles d’une montre pour serrer.Pressez
et continuez àappuyer sur le bouton de verrouillage du
mandrin sur le caisson du moteur tout entournant le mandrin
à l’aide dela clé hexagonale fournie jusqu’à ce que le bouton
se situe complètement dans le mandrin et verrouille le
mandrin.(Fig. 26)Continuez à retirer le mandrin, larondelle et
labride exrieure de lalame.(Fig. 27)

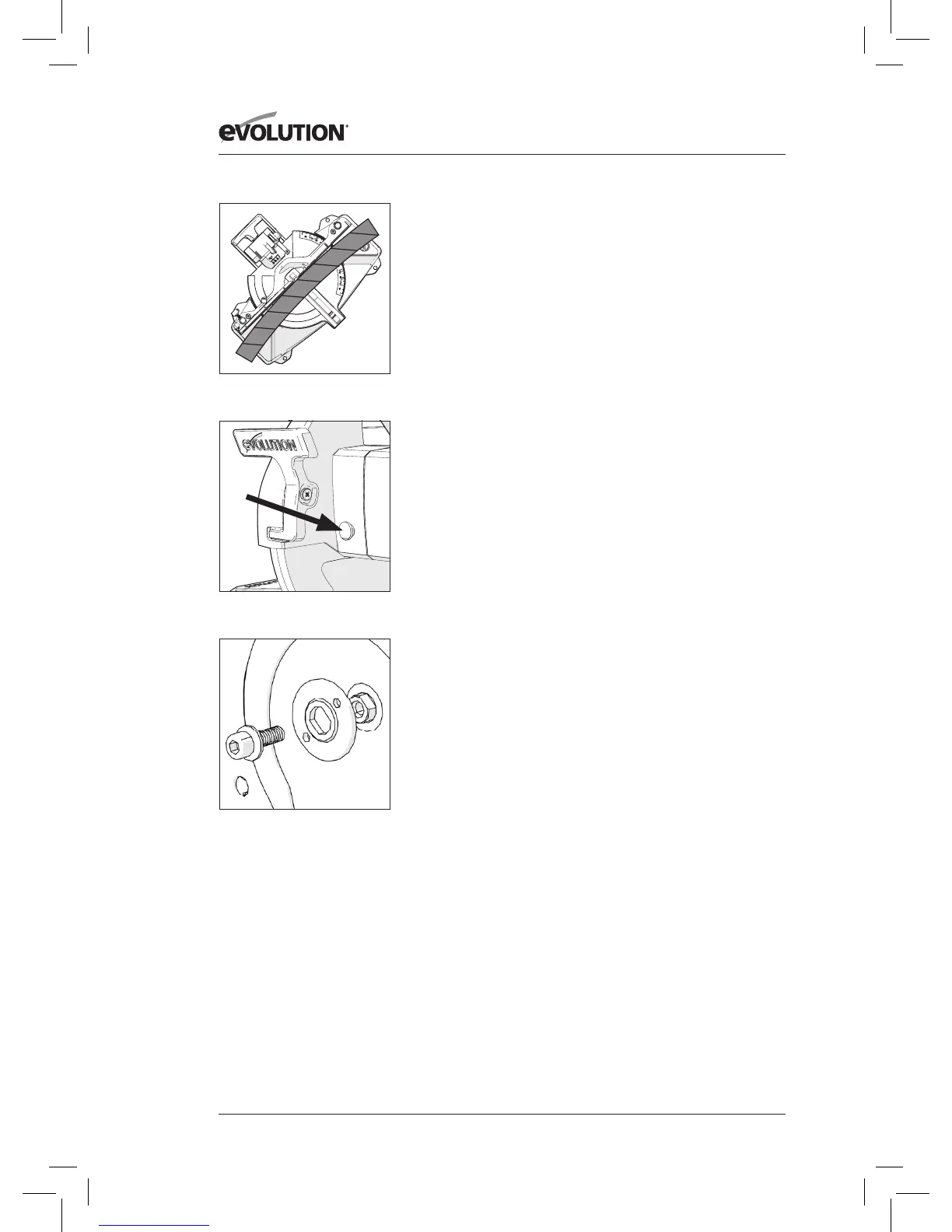

Fig. 25
Fig. 26
Fig. 27
