WEAT V2 N - V1
15F

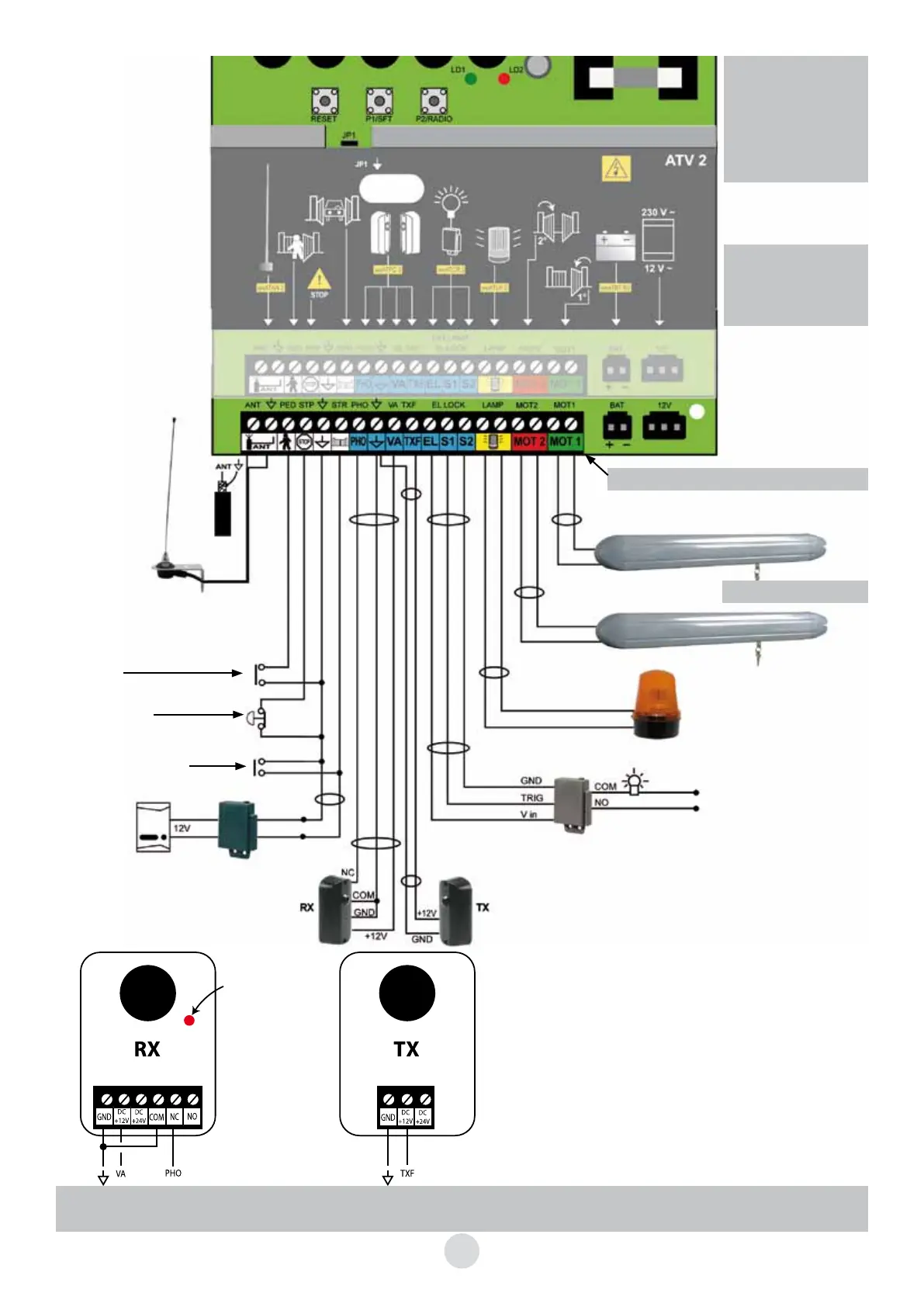

IMPORTANT :
- Cavalier JP1 en place :
touches C et D de la
télécommande utilisables.
- Cavalier JP1 enlevé :
touches A et B de la
télécommande utilisables.
Une fois les
branchements réalisés,
connecter le 230 VAC
comme indiqué p10.
Les borniers sont démontables, voir p 14.
Clignotant 12V
Pas de polarité à respecter
Commande pour l’éclairage de la zone
couverte par le mouvement du portail.
Temporisation non réglable de 60s.
Ce module doit être obligatoirement
installé dans un coffret électrique de
classe II, IP44.
Si la photocellule est activée, le comportement est le suivant :
- inversion immédiate du mouvement pendant la fermeture.
- interdiction des commandes de fermeture quand le portail est
ouvert.
L’absence de photocellules interdit la programmation en mode
automatique.
Le bon alignement des photocellules est signalé par l’allumage
de la LED rouge placée à l’intérieur de la partie RX.
Ce jeu de photocellules doit être positionné à 40 cm en bas des
piliers du côté non ouvrant du portail.
230 VAC protégé
Ne pas oublier
le shunt entre COM et
GND (prévu d’origine)
Led pour
l’alignement :
allumée si
alignement
correct.
WEATCR 2
(fourni)
100 W
maxi
neutre
phase
Antenne en option
WEATAN 2
Enlever le fil d’origine
sur le bornier
Commande ouverture partielle
(1 vantail)
Commande manuelle
(bouton, interphone...)
rouge
noir
Interphone
ou visiophone
2 fils
blanc
blanc
Arrêt d’urgence
(bouton contact fermé)
Enlever le fil de liaison sur la carte
seulement si le bouton est branché
WE 8111 BIS
(fourni)
Important : La mise en place des photocellules doit être obligatoirement finalisée par un auto apprentissage,
sinon la fonction fermeture automatique ne sera pas valide.
VOIR TABLEAU P 16
